17
+
-
!
WD-40
LV

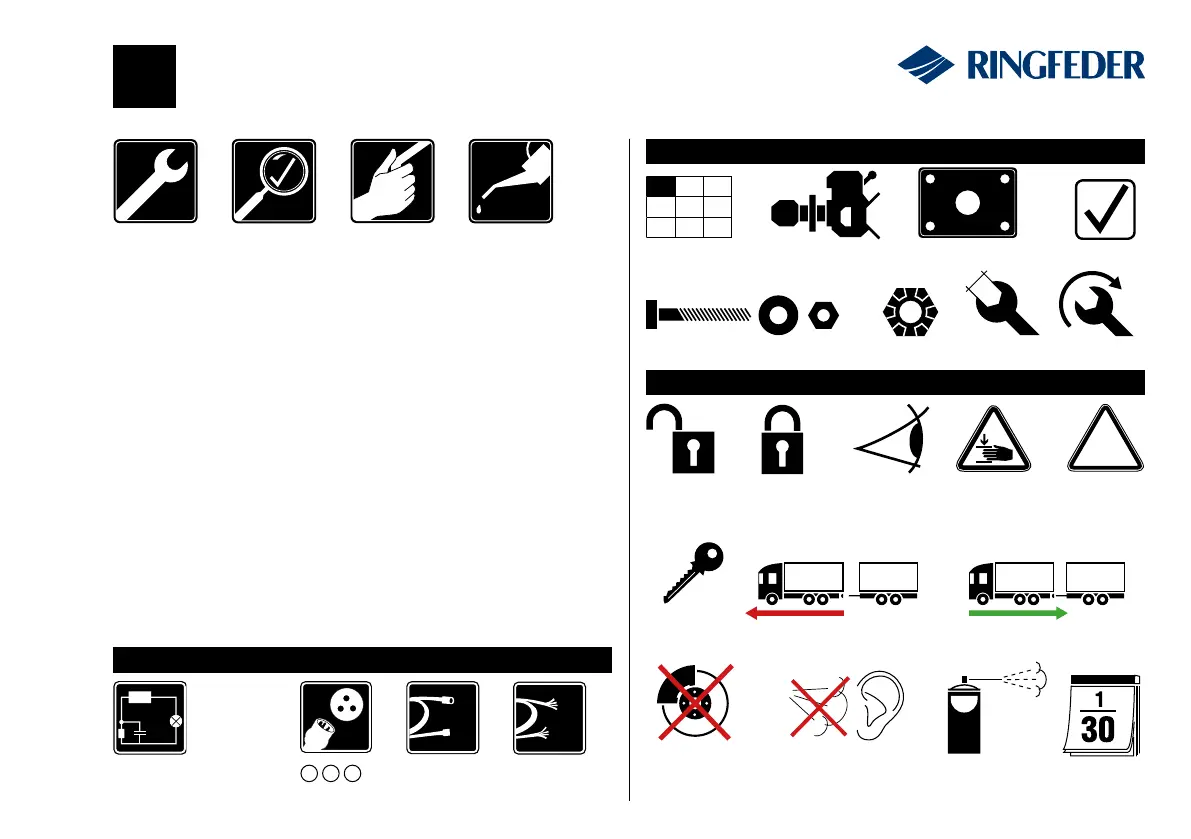

Šī montāžas un ekspluatācijas instrukcija attiecas uz nestandarta automātisko sakabi ar
diametru 50 mm, RINGFEDER, tips 5055, modeļi A, B, AW, AP, AM.
Tipa 5055 sakabi ir atļauts savienot ar sajūgšanas cilpām 50 saskaņā ar DIN 74053,
ISO 1102 vai D50 saskaņā ar 94/20 EK vai ECE 55 R-01, kā arī ar kravas automašīnu
sajūgšanas cilpām ar diametru 50 mm (Ringfeder pasūtījuma Nr. 6991394 vai līdzīgi).
Šīs automātiskās sakabes atļauts izmantot tikai transportlīdzekļu, kravas automašīnu un
piekabju savienošanai ar atbilstoša izmēra sajūgšanas cilpām.
Piestiprinot (vai nomainot) piekabes sakabi, jāievēro attiecīgos spēkā esošos noteikumus
un transportlīdzekļa ražotāja norādītos tehniskos datus! Piekabes sakabes nomaiņas
ietvaros jānomaina visas detaļas, kas ietilpst piekabes sakabes piegādes komplektā.
Piekabes sakabes piestiprināšanu jāveic atbilstoši prasībām, kas minētas direktīvas 94/20
EG VII.pielikumā vai ECE 55 R-01. Montāžu un tehnisko apkopi jāveic rūpīgi un profesionāli.
Jāpievērš vērību tam, ka zemāk minētie skrūvju un uzgriežņu tehniskie dati var atšķirties
no transportlīdzekļa ražotāja tehniskajiem datiem četrām stiprinājuma skrūvēm un
uzgriežņiem!
Tehniskā apkope Montāža Apkalpe
Funkciju
pārbaude
Akustiskā pārbaude –
pārliecinieties, ka
nenotiek gaisa noplūde!
Atkabināšana Piekabināšana
28.-29.lpp.
Tabulas (skatīt
30.lpp.)
Sakabe (50 mm) Urbumu shēma
(e1 x e2)
Skrūve Paplāksne Uzgrieznis
Tipizmēru
saskaņojums
Vainagveida
uzgrieznis
Atslēgas
platums
Pievilkšanas
moments
30.-89.lpp.
Jungtis atidaryta Jungtis
uždaryta
ir įtvirtinta
Vizualinė
kontrolė
Uzmanību! Apdraud
dzīvību – rokas
iespiešanas risks
Smērviela
WD-40
Intervāls 1 x
mēnesī
Vadojuma shēma LED un
vadības bloka montāžai
Kábel
opcionális
Kábel
a vevőtől
V
-
+
Uzmanību!
Ievērojiet
norādes!
Nepieciešama
atslēga
Nesavienot
ar bremžu
sistēmu!
Vadojuma shēma
