BG
Тази инструкция за монтаж и експлоатация се отнася само за автоматичното,
нестандартизирано 50mm-прикачно устройство RINGFEDER тип 5055 в изпълнения
A, B, AW, AP, AM.
Тип 5055 е одобрен за куплиране с вретена 50 по DIN 74053, ISO 1102 или D50
съгласно 94/20/ЕО или ECE 55 R-01, както и с 50mm-тежкотоварни вретена (Ringfe
-
der Каталожен № 6991394 или конструктивно идентични).
Тези автоматични прикачни устройства са предназначени изключително за
куплиране на превозни средства, камиони и ремаркета, като се използват
подходящи вретена на теглича.
При монтажа (респ. подмяната) на буфера трябва да се спазват релевантните
законови разпоредби и указанията на производителя на автомобила! При подмяна
на буфера , трябва да се подменят всички негови части, които се съдържат в обема
на доставката. Монтажът на буфера се извършва в съответствие с изискванията
на Приложение VII от директива 94/20/ЕО съответно ECE 55 R-01. Монтажът и
поддръжката се извършват внимателно и от специалисти.
При четирите затягащи винта и гайки винаги обръщайте внимание на качеството,
зададено от производителя на превозното средство. Възможно е то да се различава
от настоящата спецификация.

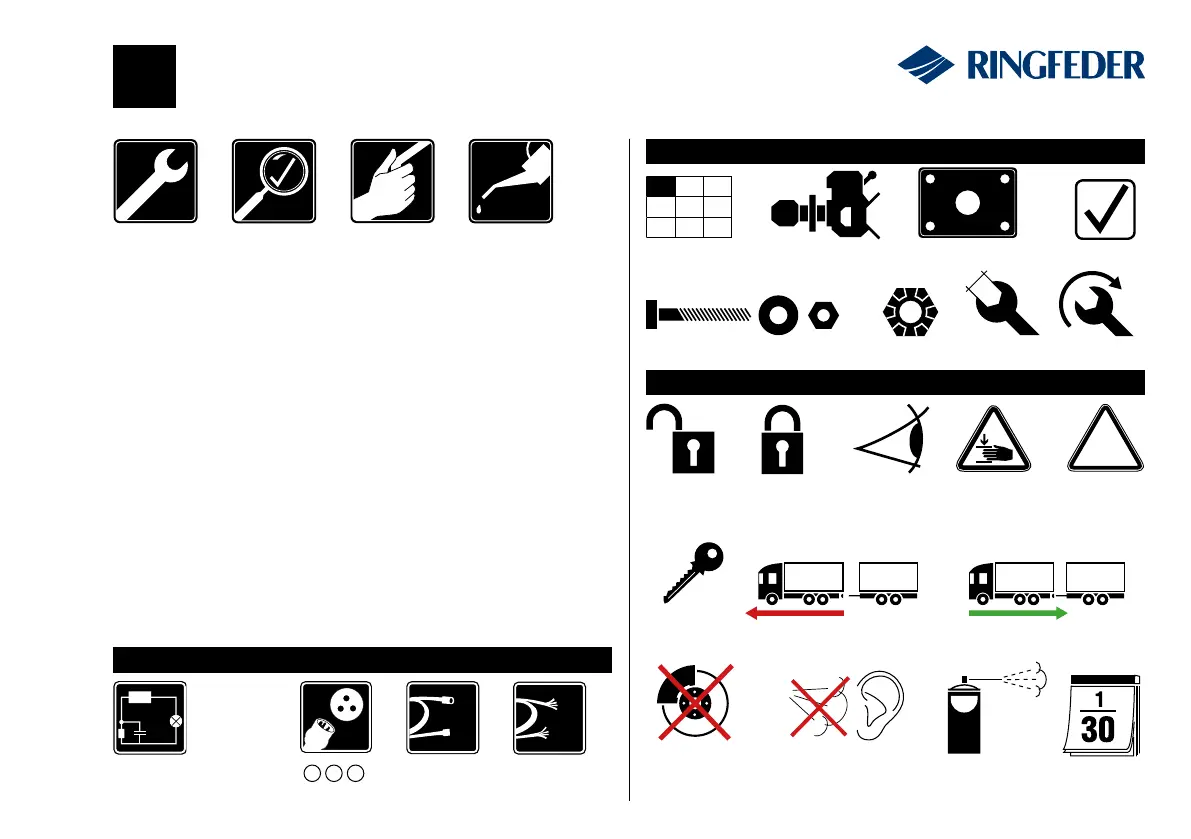

ПоддръжкаМонтаж ОбслужванеПроверка на
функционалността
Акустична проверка
- Уверете се, че няма
изпускане на въздух!
Процес на разкуплиране Процес на куплиране
Страница 28-29
Таблици (виж
страница 30)
Буфер (50 mm) Схема с разположението
на отворите (e1 x e2)
Винт Шайба Гайка
Типово
одобрение
Коронна
гайка
Размер на
ключа
Момент на
затягане
Страница 30-89
Буферът е
отворен
Тегличът е
затворен и
обезопасен
Визуален
контрол
Внимание! Опасност
от нараняване –
Ръката може да се
премажеv
Смазочен
продукт WD-40
Интервал
1 x на ме сец
Електрическа схема за
монтаж на светодиода и
управляващото устройство
Кабел
(опция)
Кабел от
клиента
V
-
+
Внимание!
Спазвайте
указането!
Необходим
е ключ
Не свързвайте
със спирачната
система!
Електрическа схема
