Tento návod k montáži a obsluze se týká samočinné nenormované automatické čepové
spojky 50 mm RINGFEDER, typ 5055, v provedeních A, B, AW, AP, AM.
Typ 5055 je schválen ke spojování s vlečnými oky 50 podle DIN 74053, ISO 1102 nebo D50
podle 94/20 ES nebo ECE 55 R-01 a s vlečnými oky 50 mm pro vysoké zatížení (objednací
č. Ringfeder 6991394 nebo stejný typ).
Tato samočinné samočinná závěsná zařizení se používají výhradně na spojování vozidel,
nákladních vozidel a přívěsů s vhodnými vlečnými oky.
Při montáži (resp. výměně) závěsného zařízení dodržujte platná zákonná ustanovení a
pokyny výrobce vozidla! Při výměně závěsného zařízení se musí vyměnit všechny díly
tvořící obsah dodávky závěsného zařízení. Montáž závěsného zařízení se musí provádět v
souladu s požadavky přílohy VII směrnice 94/20 ES resp. ECE 55 R-01. Montáž a údržba
se musí provádět pečlivě a odborně.
Při montáži dodržte kvalitu čtyř upevňovacích šroubů a matic uváděnou výrobcem vozidla,
která se může lišit od námi uváděných údajů!

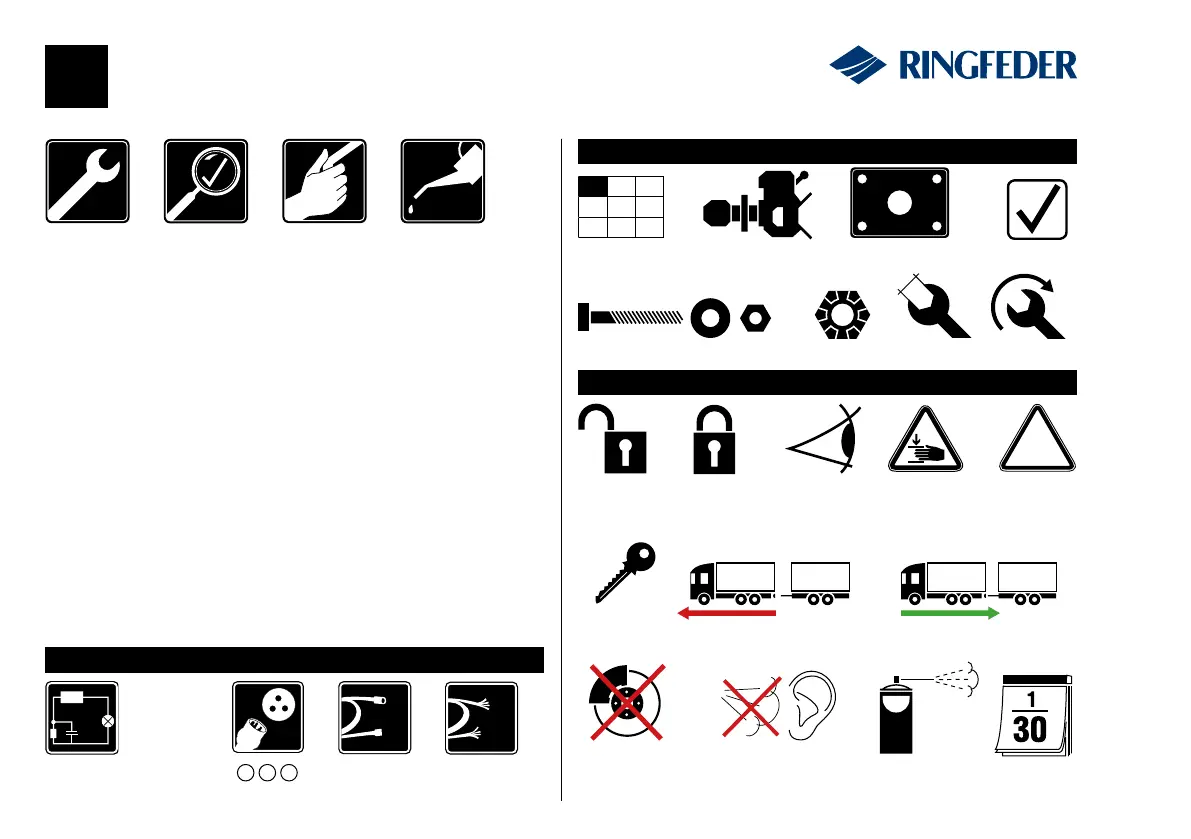

ÚdržbaMontáž Obsluha
Funkční
kontrola
Akustická kontrola –
ke zjištění, že neuniká
žádný vzduch!
Postup odpojení Postup připojení
Strana 28-29
Tabulky
(viz stranu 30)
Závês (50 mm)
Vrtací šablona
(e1 x e2)
Šroub Podložka Matice
Typové schválení
Korunová
maticeter
Velikost klíče
Utahovací
moment
Strana 30-89
Závês
rozpojena
Závês
spojena
a zajištěna
Vizuální
kontrola
Pozor! Nebezpečí
poranění –
Pohmoždění rukou
Mazací prostředek
WD-40
Interval
1 x měsíčně
Schéma zapojení pro montáž
LED kontrolky a řídicí jednotky
Kabel volitelný Kabel uživatele
V
-
+
Pozor!
Dodržet
pokyn!
Je zapotřebí
klíč
Nespojovat
s brzdovou
soustavou!
Schéma zapojení
