3
I
nstallation guide for single hole kitchen faucet

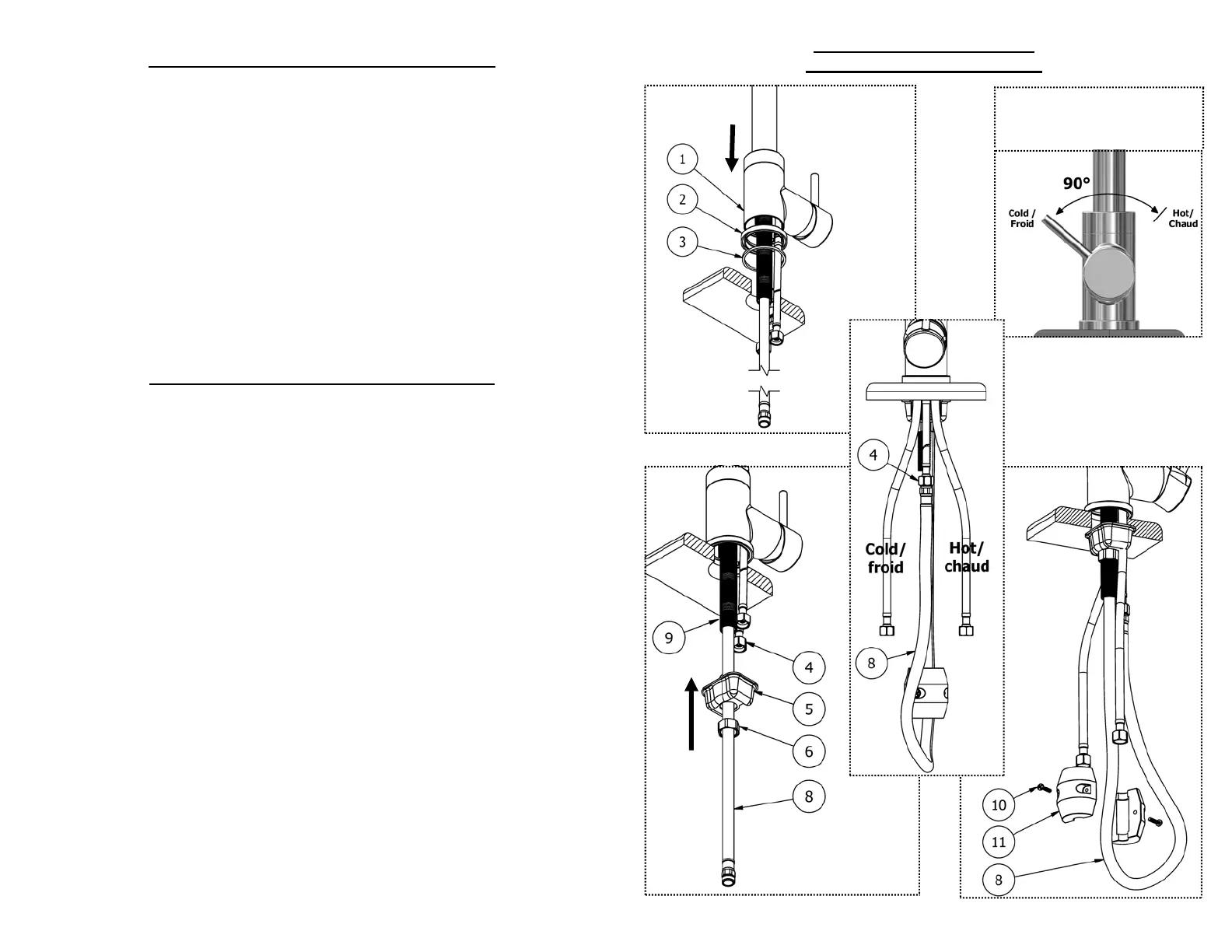

A. Insert the faucet assembly (1) into the sink hole adding the decorative ring (2) and
the gasket (3) between the sink and the faucet base.
B. From underneath the sink, insert the cup washer (5) and the nut (6) onto the hand
spray hose (8). Screw the nut (6) onto the faucet threaded pipe (9) and tighten to
set the assembly in place.
C. Screw the hand spray hose (8) to the faucet water outlet connection(4).
D. Install the counterweight (11) by joining both halves around the hand spray hose
(8) and set it in place with the provided screws (10). To install the counterweight
(11), first make sure the hand spray is well inserted into the spout. Then, install
the counterweight onto the vertical part of the hose right above the curve, as illus-
trated.
E. Connect the water supplies, the hot water supply hose is identified with red tape.
F. Perform a leak check on all connections.
∗ The installation procedure is written so that the faucet handle is on the right.
Procédure de montage pour robinet de cuisine
A. Insérer l'assemblage du robinet (1) dans le trou de l'évier en y ajoutant l’anneau
décoratif (2) et le joint d'étanchéité (3) entre l'évier et la base du robinet.
B. Sous l'évier, insérer la bague d'attache (5) et la noix (6) sur le boyau de la dou-
chette (8). Visser la noix (6) sur la tige filetée (9) et serrer la noix pour fixer
l’assemblage.
C. Visser le boyau de douchette (8) au boyau d’alimentation du robinet (4)
D. Installer le contrepoids (11) en joignant les deux moitiés autour du boyau de la
douchette (8) et le fixer en place avec les deux vis fournies (10). Pour installer le
contrepoids (11) assurez vous d’abord que la douchette est bien en place dans le
bec. Installer ensuite le contrepoids sur la partie verticale du boyau juste au des-
sus de la courbe tel qu’illustré.
E. Effectuer le branchement des alimentations d’eau, le boyau pour l’eau chaude est
identifié par un ruban rouge.
F. Faire une vérification des jonctions pour détecter toutes fuites.
∗ La procédure de montage est écrite de façon à ce que la poignée du robinet se situe à droite.
Pgui-101 rev 02 03/2013
4
Single hole kitchen faucet /
Robinet de cuisine monotrou
Pgui-101 rev 02 03/2013
-Temperature adjustment /
-Ajustement de la
température
Back /
Arrière
Front /
Devant
