Rivacold MH-HT - Descrizione Della Macchina; Installazione

MH TH Pag. 4 REV. 08 11/07
I
• pressione massima di esercizio PS HP (lado alta pressione) – PS LP (lado bassa pressione)
• categoria dell’insieme secondo la direttiva 97/23CE (PED)

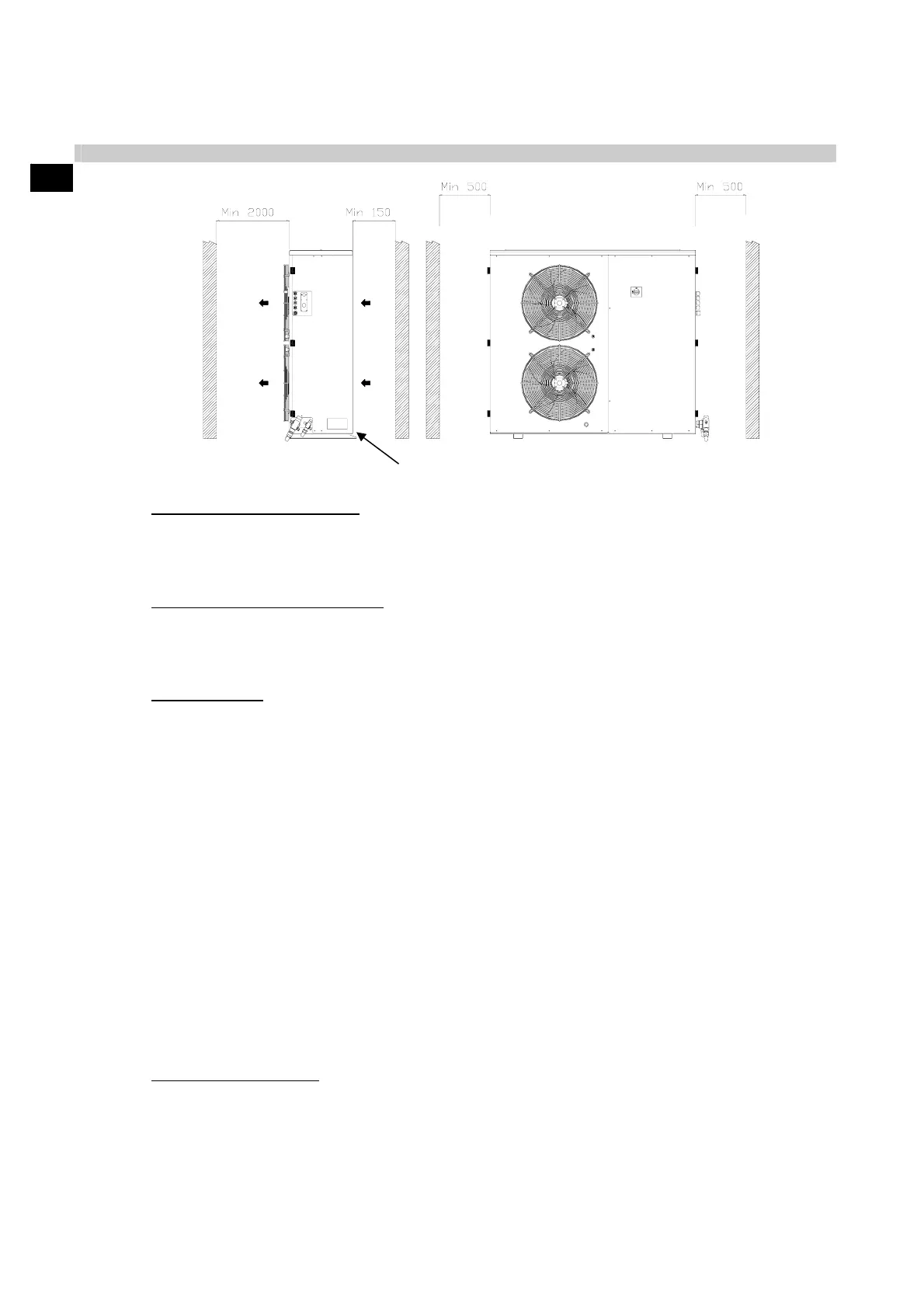

Fig. 1
Identificazione della matricola:
• cifra 1
st
e 2
nd
= ultime due cifre dell’anno di costruzione
• cifra 3
rd
e 4
th
= settimana dell’anno in cui è stata prodotta la macchina
• cifre 5
th
,6
th
,7
th
e 8
th
= numero progressivo
4.
DESCRIZIONE DELLA MACCHINA
Le MH-TH sono unità condensatrici e sistemi split carenate e silenziate per la refrigerazione
commerciale. Esse sono state progettate sullo stile delle unità split per condizionamento delle quali
mantengono i benefici principali: installazione esterna, bassa rumorosità, ingombro ridotto.
5.
INSTALLAZIONE
Prima di procedere all’installazione è necessario che sia sviluppato un progetto dell’impianto
frigorifero in cui vengano definiti:
a) tutti i componenti dell’impianto frigorifero (ad es. unità condensatrice, evaporatore, valvola
termostatica, quadro elettrico, dimensioni delle tubazioni, eventuali componenti di sicurezza,
ecc.)
b) ubicazione dell’impianto
c) percorso delle tubazioni
• L’installazione deve essere eseguita da personale qualificato, in possesso dei requisiti tecnici
necessari stabiliti dal paese dove viene installata la macchina.
• La macchina non deve essere installata in ambienti chiusi ove non sia garantito un buon ricircolo
dell’aria.
• Lasciare intorno alla macchina sufficiente spazio per effettuare le manutenzioni in condizioni di
sicurezza.
• sollevare la macchina con muletto (o altro mezzo di sollevamento idoneo) utilizzando delle fasce
o corde come rappresentato nella Fig. 2.
• Per il peso, consultare la tabella “caratteristiche” a fine manuale.
• la macchina deve essere fissata al pavimento solo in posizione verticale utilizzando gli appositi
fori sul basamento, mediante tasselli a espansione (Fischer).
5. 1
Collegamento frigorifero
Per effettuare questo collegamento, prevedere le tubazioni della linea liquido e aspirazione,
secondo i diametri degli attacchi presenti nella macchina (vedi tabella “caratteristiche” a fine
manuale).
I diametri consigliati, sono validi fino a lunghezze max di 10m. Per lunghezze maggiori,
dimensionare i diametri in modo da garantire la corretta velocità del gas.
Le tubazioni, vanno fissate alla parete nei pressi delle curve, delle saldature e ogni 1,5 – 2m nei
tratti rettilinei.
Etichetta
