Rivacold MH-HT - Page 8

MH TH Pag. 8 REV. 08 11/07
I

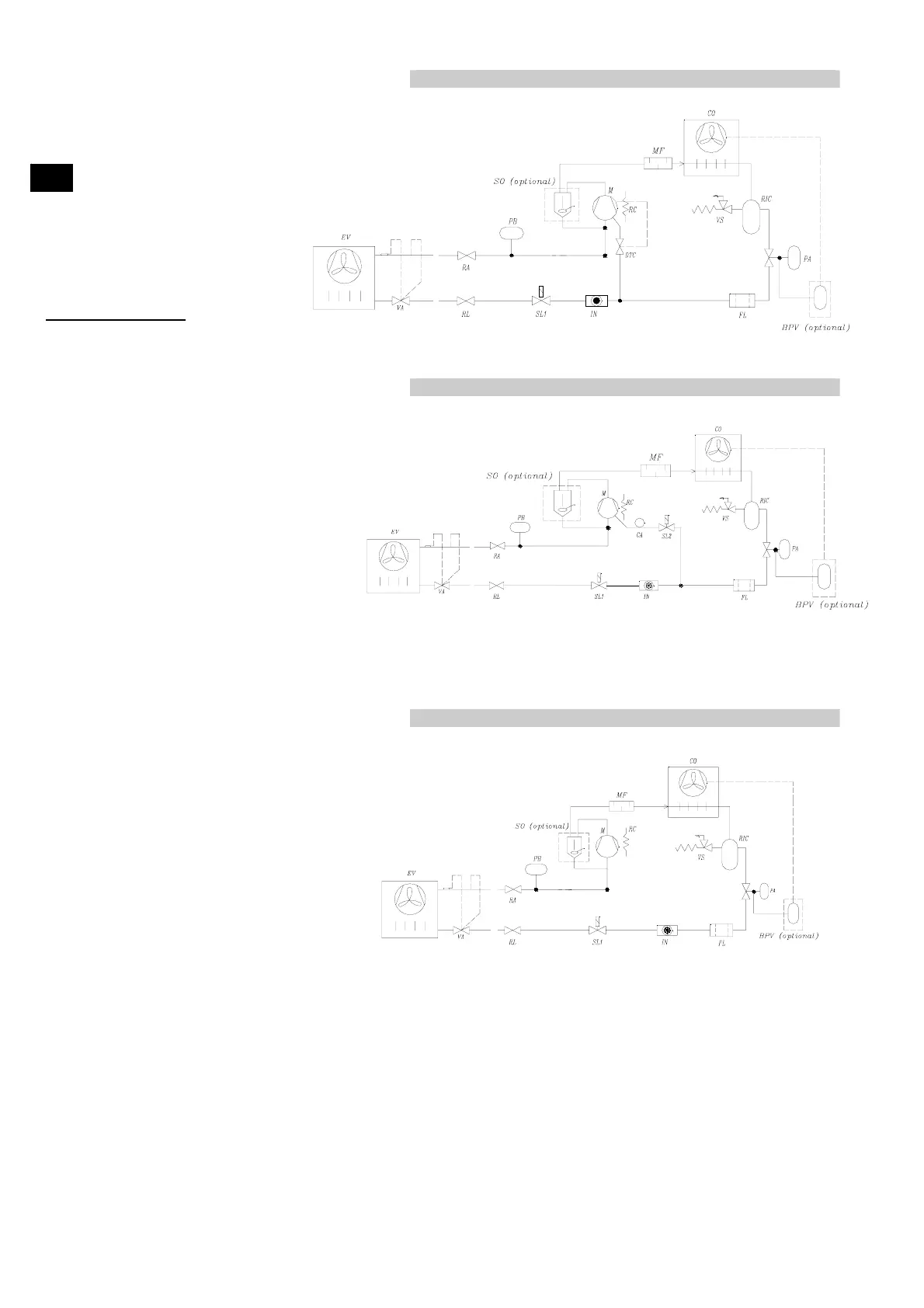

Fig.5
Fig.6
Fig.7
Legenda simboli:
M = Compressore
CO = Condensatore
RIC = Ricevitore di liquido
RA = Rubinetto aspirazione
RL = Rubinetto del liquido
CA = Capillare
SL1 = Valvola solenoide liquido
SL2 = Valvola solenoide iniezione
di liquido
RC = Resistenza carter
IN = Indicatore di liquido
PA = Pressostato di alta (Sicurezza)
PB = Pressostato di bassa (Sicurezza)
FL = Filtro deidratatore
VS = Valvola di sicurezza
BPV =Variatore velocità ventole
condensatore (Optional)
DTC=Valvola iniezione di liquido
EV =Evaporatore
SO =Separatore olio (Optional)
MF =Silenziatore
VA =Valvola termostatica (fornita non
montata)
