RS Pag. 6 REV. 08 04/10
I
negativa, la linea di scarico deve essere riscaldata durante il periodo di sbrinamento, con una
resistenza al silicone (optional) da circa 100W posta al suo interno.

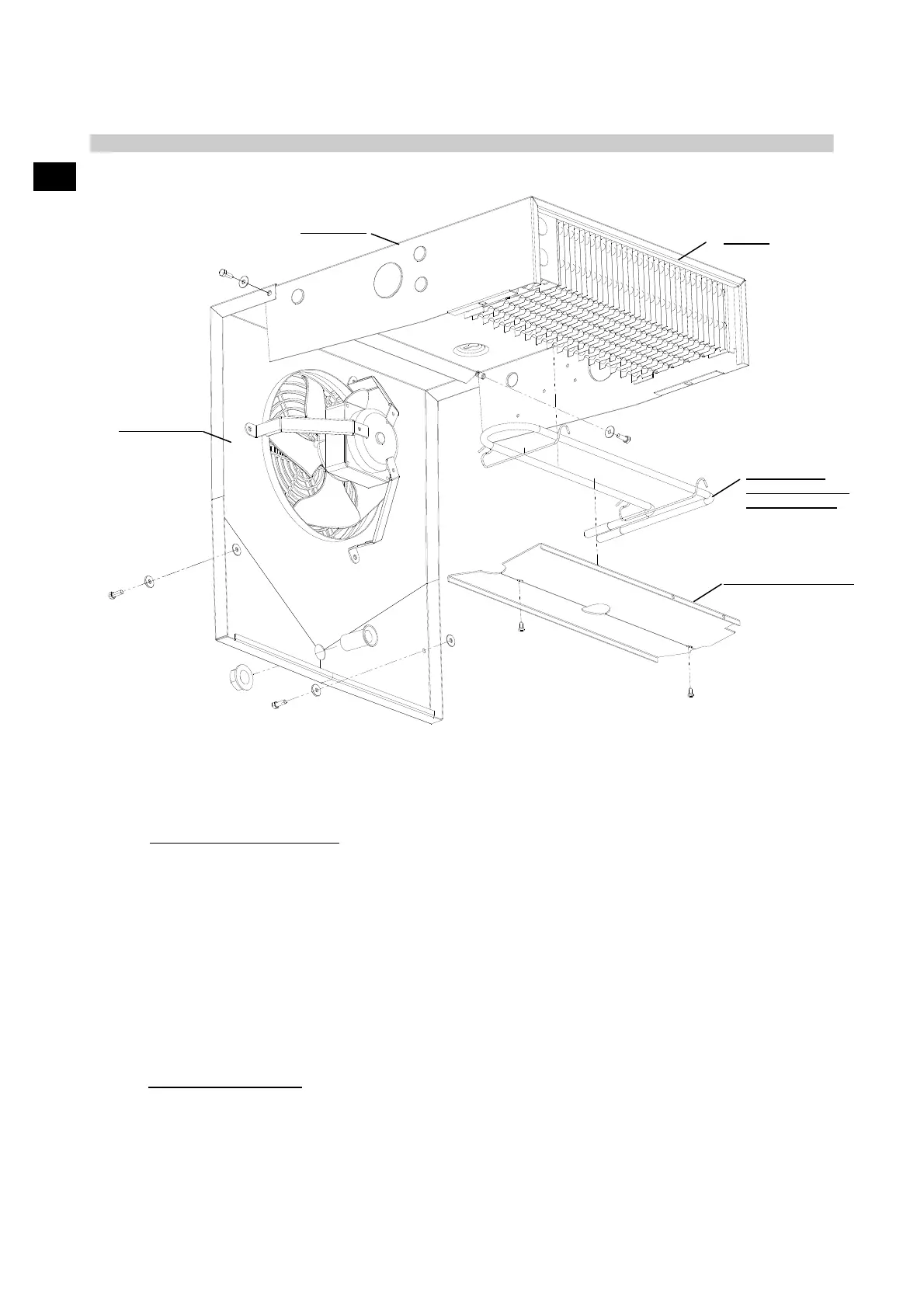

Fig. 3
(*) Nota: solo per modelli RS….B e RS….BED
7.
INSTALLAZIONE ELETTRICA
Le operazioni di collegamento elettrico, devono essere eseguite da personale qualificato in possesso
dei requisiti tecnici necessari stabiliti dal paese dove viene installata la macchina
• Predisporre opportuni sistemi di protezione sulla linea di alimentazione ed accertarsi che la
tensione corrisponda a quella indicata sull’etichetta applicata sulla macchina (tolleranza
consentita ± 10% della tensione nominale).
• E’ obbligatorio, a termini di legge, collegare la macchina ad un efficiente impianto di messa a
terra. Si declina ogni responsabilità dall’inosservanza di tale disposizione e qualora l’impianto
elettrico a cui ci si allaccia non sia realizzato secondo le norme vigenti.
• Sugli evaporatori dotati di resistenze di sbrinamento, va installato un termostato meccanico tarato
a 40°C che disabilita le resistenze in caso di sovratemperatura. Il bulbo del termostato va
posizionato nel pacco alettato nel punto più alto dell’evaporatore.
7. 1
Collegamento elettrico
Collegare i motori e la resistenza all’alimentazione, utilizzando per il passaggio dei cavi, i prefori
laterali già predisposti.
Solo nel modello con codice RS….BED, di bassa con resistenze montate di serie, la resistenza ed i
motori sono già collegati su di una scatola di derivazione, secondo lo schema elettrico di Fig.4.
Tutti i modelli hanno motoventilatori alimentati con una tensione 220-240V/1Ph/50-60Hz, sui
modelli ED sono presenti le resistenze di sbrinamento alimentate 230V/1Ph/50-60Hz (vedi Fig. 4).
A
B
C
A
E
Controgocciolatoio (*)
Carenatura
Convogliatore
Resistenza di
sbrinamento solo
su modelli BED
Batteria
G
G
E
B
C
F
