ROBBE AMPLITUDE - Page 21

Manuel d´utilisation
21
FRANÇAIS
AVANTPROPOS
LES INSTRUCTIONS DE VOL
• Avant le premier vol, respectez les consignes de sécurité du chapitre „Consignes de sécurité“.
• Pour voler avec votre modèle, vous devez choisir une journée aussi calme que possible.
• Une grande prairie plate et sans obstacles (arbres, clôtures, lignes à haute tension, etc.) convient comme terrain
pour les premiers vols.
• Eectuer un test de fonctionnement du set de propulsion, des directions et de la télécommande
• Après avoir assemblé le modèle sur l‘aérodrome, vériez à nouveau le bon positionnement de tous les compo-
sants du modèle tels que l‘aile, l‘empennage, les supports d‘aile, le moteur, etc.
• Un assistant doit être présent pour le départ manuel, qui portera le modèle en l‘air.
• Le départ est généralement contre le vent
• Ne dirigez pas le modèle vers le sol.
• Ne pas faire de virages serrés à proximité immédiate du sol.
• Vérier les réactions du modèle sur la gouverne de direction. Selon le vol vous pouvez augmenter ou diminuer
les paramètres de direction.
• Voler à la vitesse minimale de vol à une altitude de sécurité adéquate.
• L´atterrissage doit se faire à une vitesse susante
CONSIGNES DE SÉCURITÉ POUR LES BATTERIES
• Ne pas immerger la batterie dans l‘eau ou d‘autres liquides.
• Ne chauez pas la batterie, ne la jetez pas au feu et ne la mettez pas au four à micro-ondes.
• Ne pas court-circuiter ou charger en inversion de polarité
• N‘appuyez pas, ne déformez pas et ne jetez pas la batterie.
• Ne pas souder directement sur la batterie
• Ne pas changer ou ouvrir la batterie
• Ne chargez la batterie qu‘avec des chargeurs appropriés, ne la branchez jamais directement sur un adaptateur
secteur.
• Ne jamais charger ou décharger la batterie et le chargeur sur une surface inammable.
• Ne laissez jamais la batterie sans surveillance pendant la charge ou la décharge.
• Ne jamais charger ou décharger la batterie à la lumière directe du soleil ou à proximité d‘appareils de chauage
ou d‘un feu.
• N‘utilisez pas la batterie dans des endroits exposés à des décharges statiques élevées. Tout ceci peut endom-
mager, faire exploser ou même enammer la batterie !
• Conservez la batterie hors de portée des enfants.
• Ne pas mettre l‘électrolyte qui fuit en contact avec le feu, il est facilement inammable et peut s‘enammer.
• Le liquide électrolytique ne doit pas pénétrer dans les yeux, mais si c‘est le cas, rincez-le immédiatement à l‘eau
claire et abondante, puis consultez un médecin.
• L‘électrolyte liquide peut également être lavé des vêtements et autres objets avec beaucoup d‘eau.
• Respectez les consignes de sécurité du fabricant de la batterie et du chargeur.
Félicitations pour votre achat Amplitude ! C‘est un avion très dynamique à piloter. Hotliner en bre de verre
de haute qualité, qui peut être utilisé dans une large gamme de vitesse. La construction d‘un tel modèle et les
solutions détaillées qui lui sont associées sont soumises à un certain nombre de conditions. Par conséquent, les
solutions contenues dans ce manuel doivent être considérées comme des suggestions. La version PNP (Plug And
Play) est déjà très préfabriquée. La version ARF (Presque prête à voler) est basée sur l‘expérience acquise dans le
domaine du modélisme et compétences techniques de base dans la construction de maquettes d‘avions. Il y a
dans chaque cas diérents possibilités et approches pour obtenir un très bon modèle de vol.
VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT DE COMMENCER LA CONSTRUCTION !
ARF PNP
Moteur non inclus Robbe X36-800 (inclus)
Contrôleur non inclus à partir de RoControl 6-60 (non inclus)
Accu non inclus 4S 3200-4000mAh (non inclus)
Servos profondeur non inclus 1x Robbe FS-155 BB MG HV (inclus)
Servos dérive non inclus -
Servos ailerons non inclus 2x Robbe FS-155 BB MG HV (inclus)
Servos volets non inclus 2x Robbe FS-155 BB MG HV (inclus)
Servos volets
d´atterrissage
non inclus -
Rallonges servos non inclus 3x 50cm, 2x 20cm, 4x 25cm MPX-JR Plug (inclus)
Train d´atterrissage non inclus non
MULITlock non inclus non
Fiches multiplex oui (non inclus) -
Colle UHU Por (non inclus) -
Epoxy Oui (non inclus) -
Frein de vis Oui (non inclus) -
Bande auto-agrippante non inclus oui
Cône non inclus Cône alu Turbo 38mm (inclus)
Hélice non inclus 12x8“ CAM Prop (inclus)
Emetteur min. 5 voies (non inclus) min. 5 voies (non inclus)
Récepteur min. 7 voies (non inclus) min. 7 voies (non inclus)

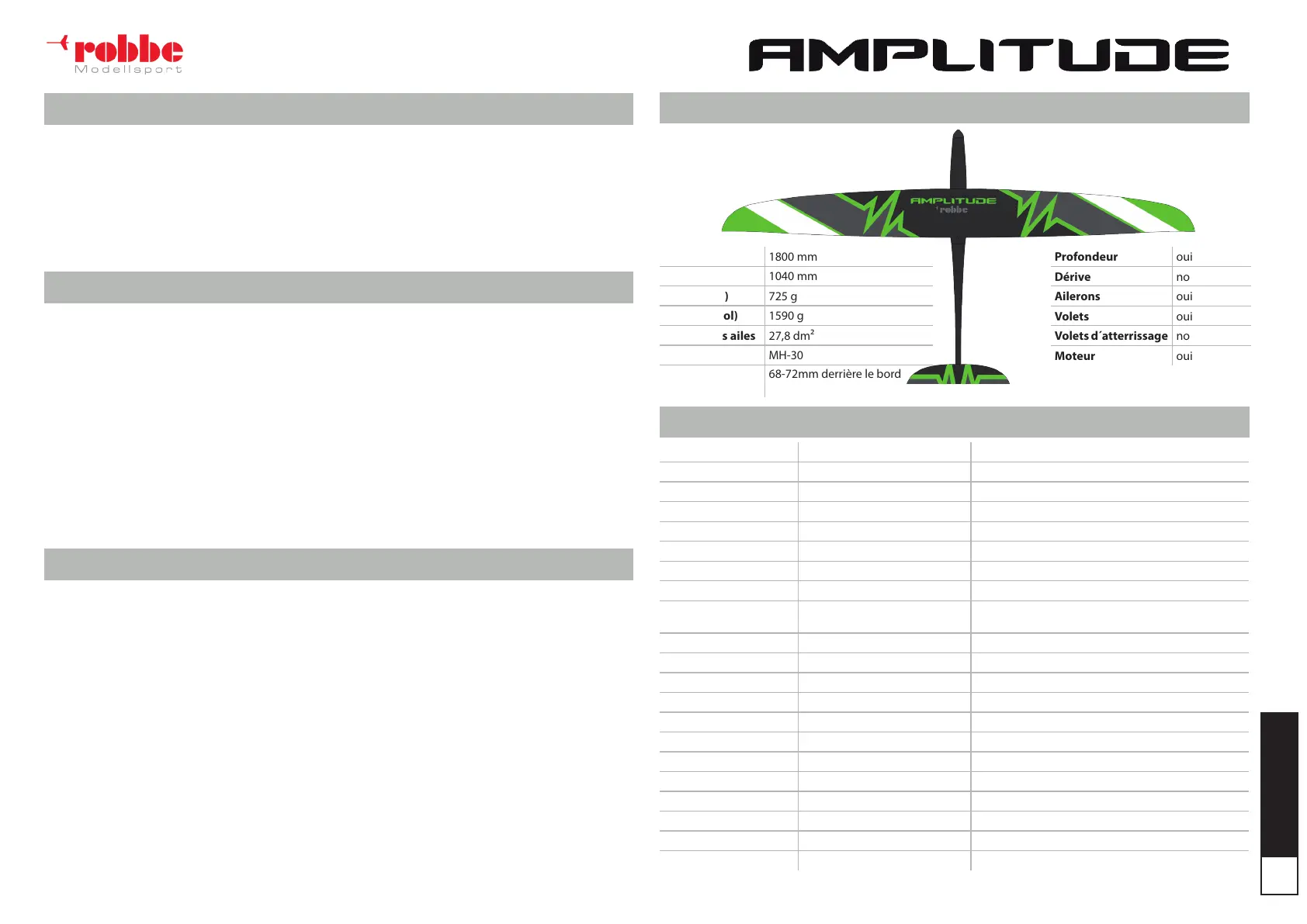

INFORMATIONS TECHNIQUES
ÉTENDUE DE LA LIVRAISON / ACCESSOIRES NÉCESSAIRES
Envergure 1800 mm
Longueur 1040 mm
Poids (vide) 725 g
Poids (en vol) 1590 g
Surface des ailes 27,8 dm²
Prol MH-30
Centre de gravité
68-72mm derrière le bord
d‘attaque
Profondeur oui
Dérive non
Ailerons oui
Volets oui
Volets d´atterrissage non
Moteur oui
