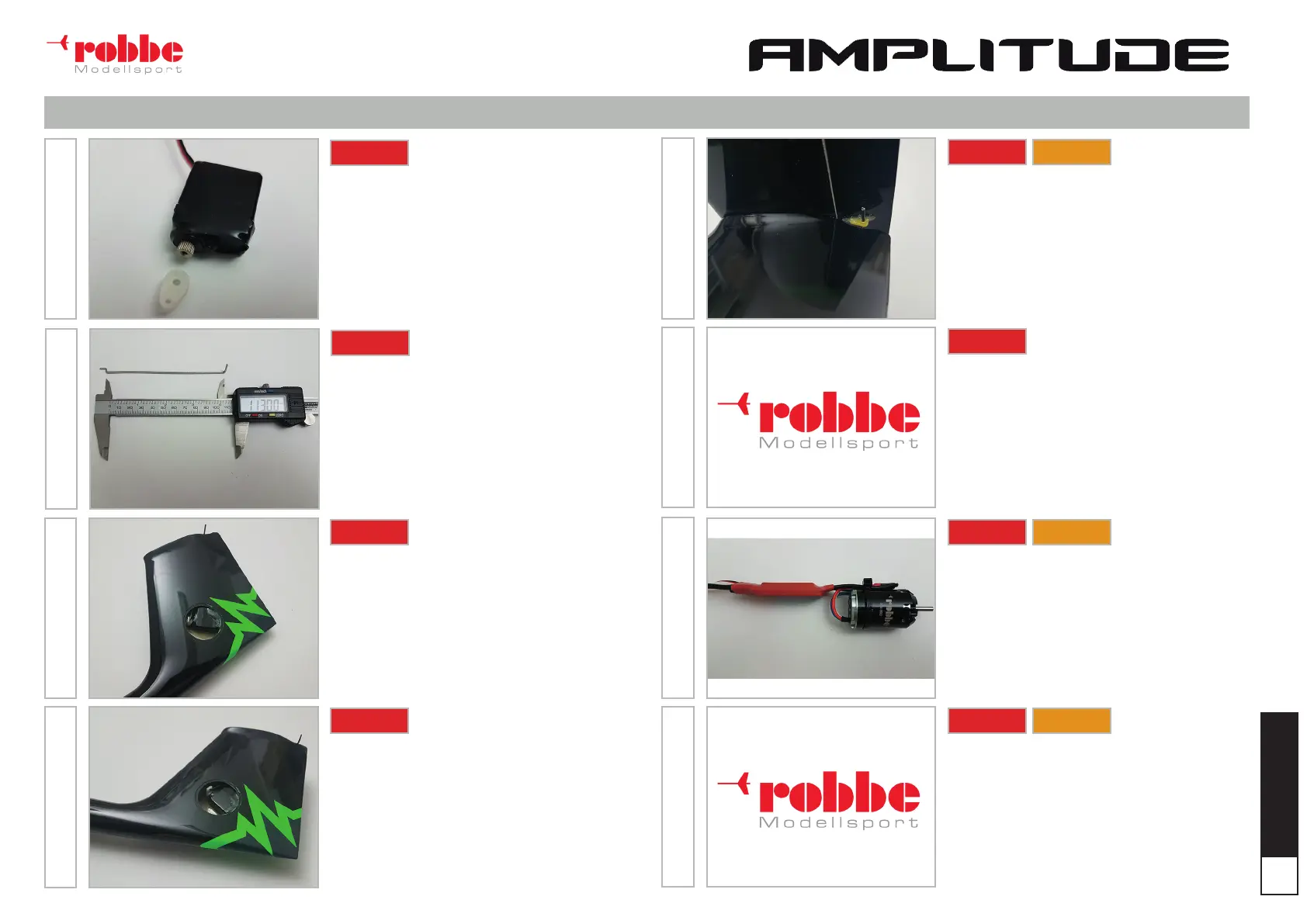

Manuel d´utilisation
23
FRANÇAIS
08
ARF PNP
Fixer la tringlerie sur le guignol et monter la gouverne de
profondeur sur le fuselage à l´aide des vis à tête fraisée
M3.
09
ARF
La gouverne de profondeur xée en position neutre et le
guignol en position 90°, la position nale est maintenant
automatiquement obtenue. L‘axe de rotation du servo doit
être à 90° par rapport au relevage. Faites également une
connexion adhésive entre le servo et l‘ouverture du fusela-
ge. Cela augmente énormément la stabilité. Attendre que
la résine ait complètement durci.
10
ARF PNP
Souder le contrôleur aux câbles du moteur comme
indiqué sur l‘image. Vérier la direction à l‘avance et, si
nécessaire inverser le branchement.
11
ARF PNP
Isoler les soudures avec des gaines thermorétractables et
xer les câbles au moteur à l‘aide d‘un serre-câble.
05
ARF
Faire une liaison avec un coude en Z et un angle de 90°.
La distance est de 115mm. Veillez à ce que les tringleries
soient tournées à 90° l‘une par rapport à l‘autre !
04
ARF
Montez maintenant sur le servo, le palonnier raccourci
avec un espacement des trous de 5-6mm en position 90°.
Assurez-vous que le servo est en position neutre.
06
ARF
Visser maintenant la tige au servo, l´enler dans le fusela-
ge et le faire sortir par l‘ouverture. Connecter un câble de
rallonge et le faire avancer dans le fuselage.
07
ARF
Collez le servo avec de l‘époxy épaissi 24h et xez-le
d‘abord grossièrement.
FUSELAGE
