F

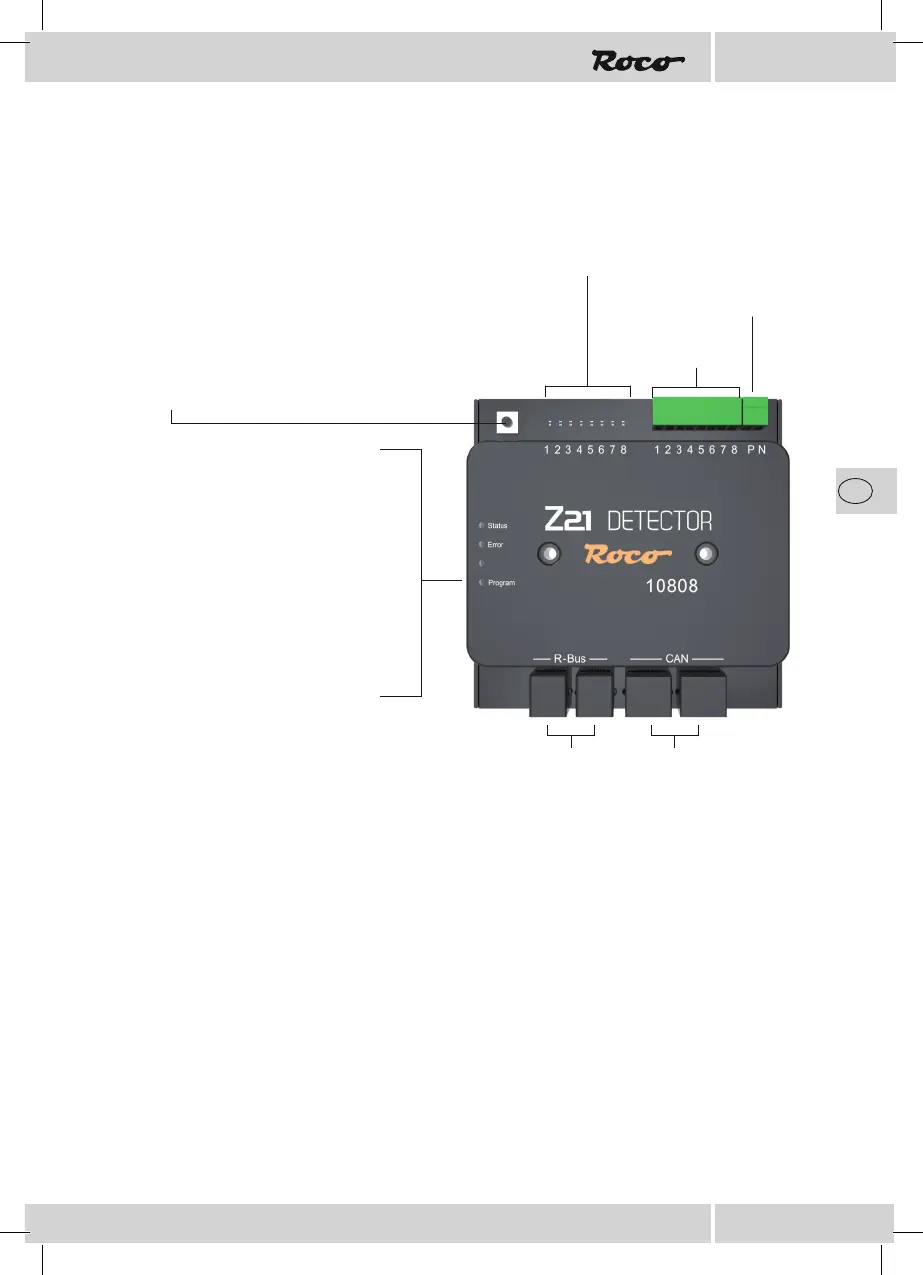

Aperçu
LED de statut
Clignote en bleu pas de raccord BUS CAN / B
avec la centrale
S’allume en bleu fonctionnement normal
LED d’erreur
Clignote en rouge erreur de mise à jour
LED de programme
Clignote en blanc mode de mise à jour
Clignote en blanc attend un adressage
An d’automatiser partiellement ou complètement votre installation, il est indispensable d’installer un
système de communication par rétrosignaux fonctionnant correctement.
Le détecteur Z21 fournit des informations relatives à l’état de sections de rails bien dénies. Cela
s’avère particulièrement utile lorsque des parties de votre installation ne sont pas visibles (p.ex.
les gares souterraines) ou si vous souhaitez afcher l’état d’occupation des rails dans votre logiciel
d’automatisation ou sur le poste d’aiguillage de l’application Z21.
Si vous utilisez le détecteur Z21 avec le raccord CAN, vous pouvez lire les adresses locales sur les sections
de rails occupées à l’aide de RailCom
®
ou déterminer la direction de mise sur rails.
Vous trouverez davantage d’informations concernant l’utilisation et la conguration sur le site www.z21.eu
la rubrique 10808 - Détecteur Z21. Étant donné que le détecteur Z21 reçoit sans cesse des extensions de
fonctions basées sur logiciel, vous pouvez recevoir constamment des informations actuelles du site Z21.
Utilité prévue et fonction
Alimentation des rails
LED de signal d'occupation :
• Les LED de signal d'occupation indiquent en s’allumant les sections occupées des rails.
• Après la mise en marche : Les LED 1-4 indiquent au début l’adresse du module dans
des nombres binaires pendant 3 secondes (à partir de l’adresse 10, la LED n°8 repré-
sente le chiffre des dizaines).
Entrée du détecteur
BUS R BUS CAN
Touches de programmation :
• Appuyer 1 seconde : La conguration démarre & la LED blanche
« programme » clignote
• Commuter l’article magnétique (p.ex. ordre d’aiguillage) avec
l’adresse souhaitée
