22
F

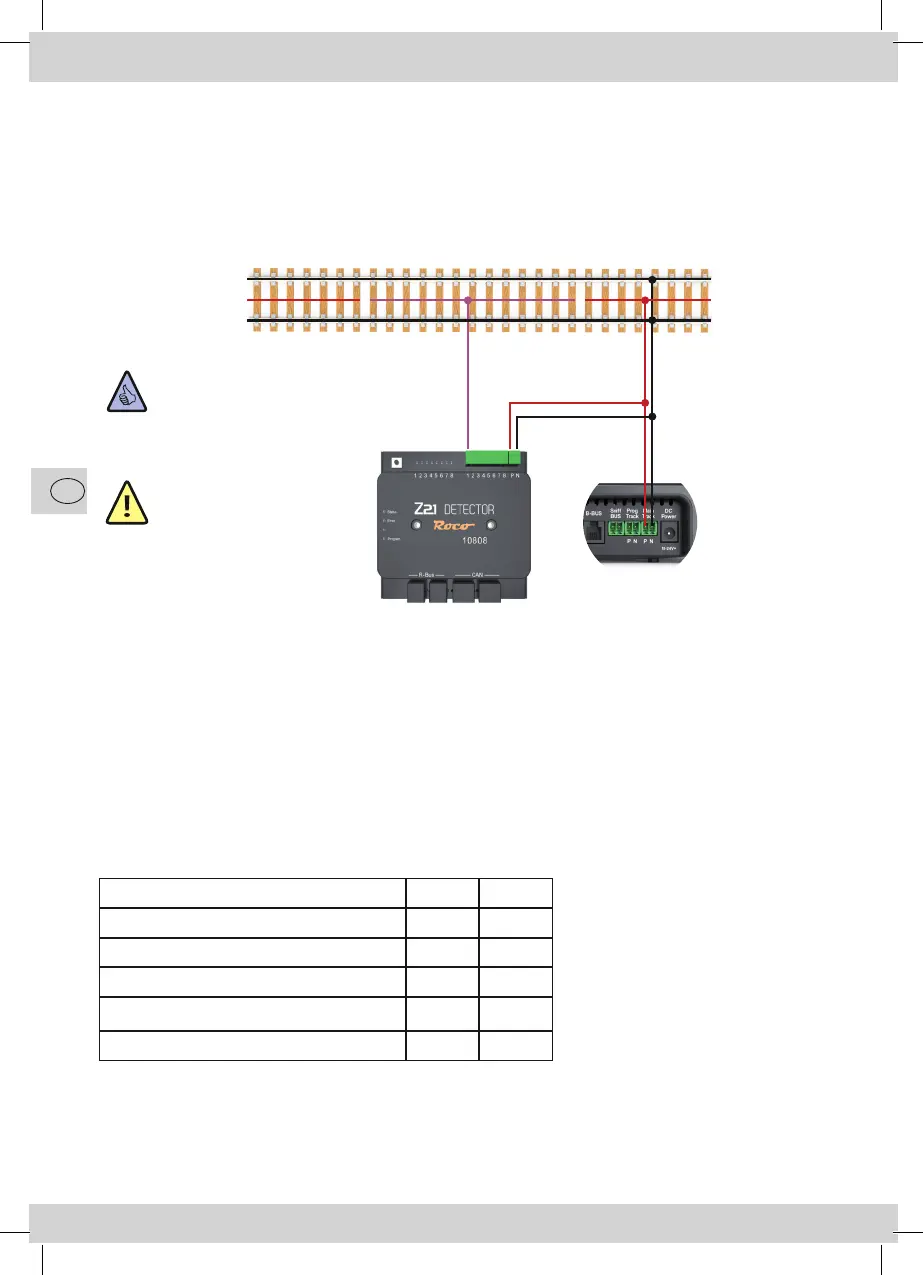

Voie à 3 conducteurs
Raccordez, pour l’alimentation, les entrées P et N aux sorties correspondantes du booster. Pour ce faire,
déconnectez le conducteur médian des deux côtés et reliez la section de rétrosignaux ainsi formée avec
une des 8 bornes de rétrosignaux.
Remarque : Les sections
de rétrosignaux doivent
également être déconnectées
des deux côtés de l'installation.
Notez également que les
sectionnements doivent être
effectués de façon cohérente
sur le conducteur médian. Le
cas contraire peut entrainer
des courts-circuits en cas
de traversée des postes de
sectionnement.
Connecter le détecteur Z21 à la centrale
Vous pouvez raccorder le détecteur Z21 de deux façons à la centrale.
• Via l’interface CAN du Z21 noir
• Via l'interface BUS R à toutes les centrales Z21 et au multiZENTRALE
pro
Interfaces et leurs possibilités
CAN R-BUS
Possibilité de mise à jour via Z21 X
RailCom
®
X
Message d'occupation X X
Con guration via Z21 par PC & App X
Af chage direction de mise sur rails X
Z21
