24
F
Confi guration via l’outil de maintenance Z21
Remarque : Possible uniquement via BUS CAN et à partir de la version de maintenance 1.12
et  rmware Z21 1.30.
Raccordez le détecteur Z21 au Z21 via le BUS CAN et alimentez les entrées de rails P et N du détecteur
Z21 avec la tension des rails de la centrale.

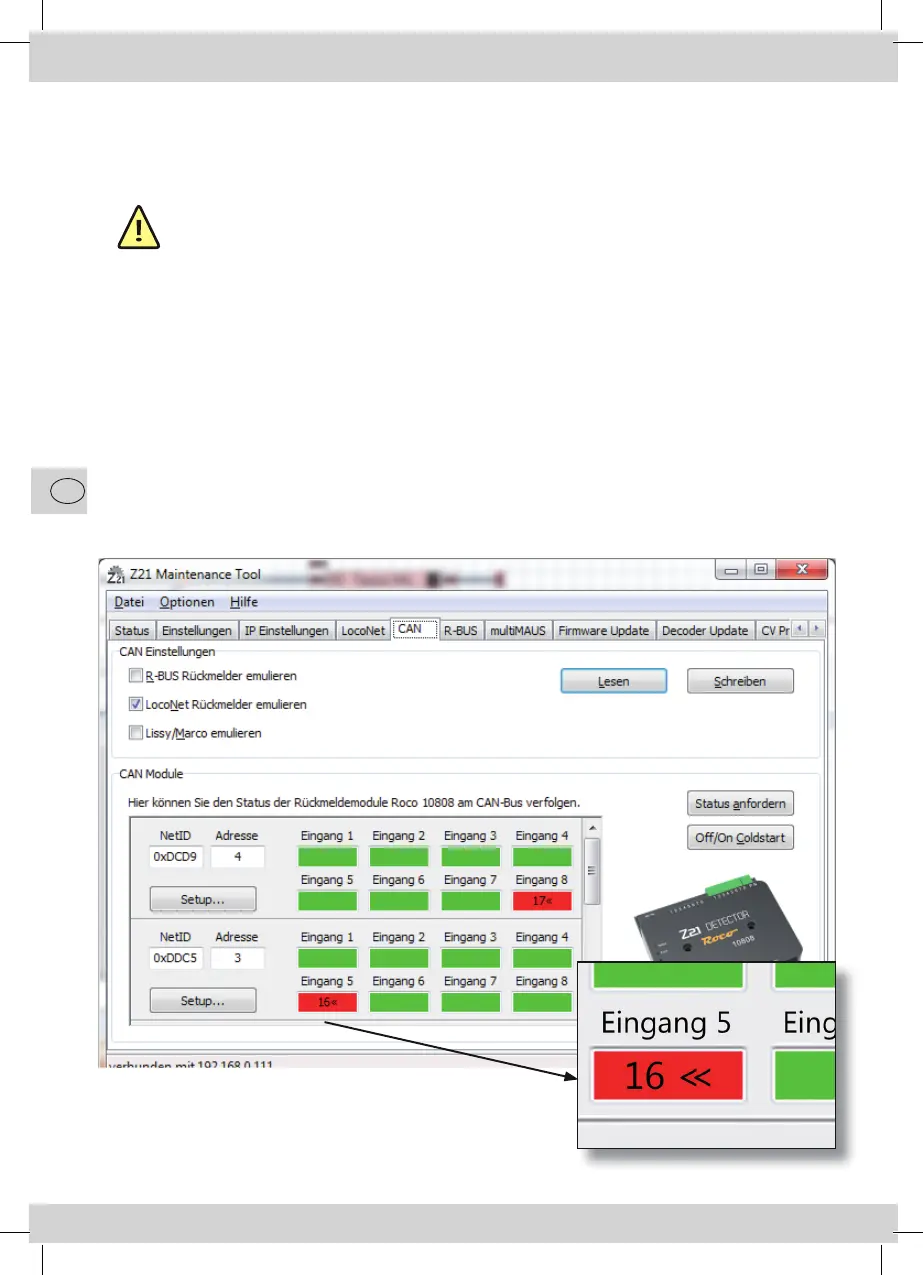

Dans le logiciel de con guration « Z21 Maintenance Tool », le détecteur Z21 est con guré comme suit :
Si vous avez raccordé correctement le détecteur Z21 et que vous cliquez dans la colonne CAN sur le
bouton « demander le statut », un tableau sera joint à chaque module CAN détecté. La NetID est le seul
marquage unique du module CAN.
Vous pouvez désormais voir quelles sont les sections de rails occupées et vous pouvez détecter l’adresse
locale et la direction de mise sur rails. (Remarque : ne fonctionne qu’avec les locomotives adaptées à
RailCom
®
).
