RODCRAFT PNEUMATIC TOOLS GmbH
6

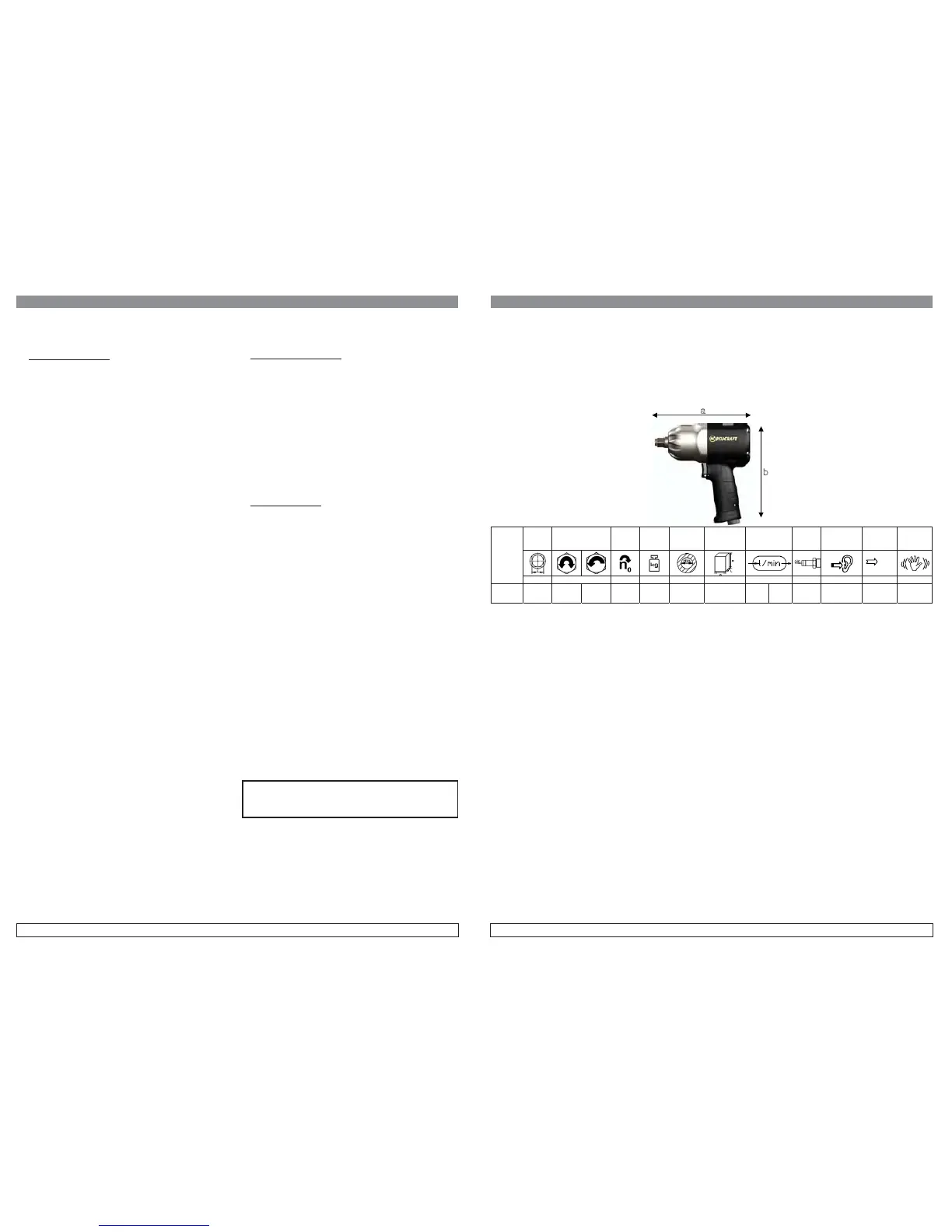

4. Inbetriebnahme und Arbeiten
Grundsätzlich sind beim Arbeiten mit dem Gerät die Sicherheits-
richtlinien zu beachten.
Allgemeine Informationen:
•
Gerät wie in Fig.03 symbolisiert anschließen.
•
Um eine schlagfeste Stecknuß zu benutzen, muß diese stramm auf die
Antriebsspindel gleiten.
•
Um die schlagfeste Stecknuß zu entfernen, muß die Klemmwirkung der
Stecknußsicherung durch festes ziehen überwunden werden.
•
Um die Maschine zu starten, muß der Abzug (2) gedrückt werden. Der
Anpressdruck bestimmt die Geschwindigkeit des Motors. Um die Maschi-
ne zu stoppen, den Abzug wieder freigeben.
•
Um die Drehrichtung der Antriebsspindel zu ändern, den Drehrichtungs-
schalter (3) nach links oder rechts seitwärts drehen. Anzieh- und Löserich-
tung sind über dem Drehrichtungsschalter angegeben. Hierbei handelt es
sich um die Richtung des Weges, die die Mutter/Schraube beim Anziehen
oder Lösen macht.
•
Vor Benutzung immer die Stellung des Drehrichtungsschalters (3) beach-
ten, um eine Unbeabsichtigte Drehbewegung zu vermeiden.
•
Den Drehrichtungsschalter (3) nur benutzen, wenn die Antriebsspindel
nicht mehr rotiert. Nichtbeachtung kann die Maschine zerstören.
•
Bei Benutzung muß die Maschine fest gehalten werden damit eine
einwandfreie formschlüssige Verbindung zwischen Stecknuß und Schrau-
benelement vorhanden ist.
•
Nur einwandfreie schlagfeste Stecknüsse verwenden.
•
Antiebsspindel (1) und Schraubverbindung müssen stets gegeneinander
fl uchten, um eine einwandfreie Funktion zu gewährleisten. Niemals die
Maschine an Schraubverbindungen einsetzen, wofür sie nicht ausgelegt
ist, oder die sich nicht lösen lassen. Denn das kann die Maschine, Steck-
nuß oder Schraubverbindung zerstören.
Der Benutzer sollte die Maschine vorher an einer Schraubverbindung
testen um die benötigte Zeit für das anziehen einer Schraube/Mutter zu
bestimmen. Wenn man z.B. zwei Stahlplatten mit einer Standardschraub-
verbindung versehen will, kann die Zeit für das anziehen extrem kurz sein
( ca. 0,1 - 0,2 Sekunden).
•
Sobald beim Anziehen einer Schraubverbindung das schlagende
Geräusch des Schlagwerkes zu hören ist, muß der Abzug freigegeben
werden. Wenn man z.B. Schrauben/Muttern mit M6 oder kleiner anziehen
will, muß der Abzug vorsichtig bedient werden, damit die Schraube/
Mutter nicht zerstört wird.
•
Das Anzugs- oder Lösemoment ist von vielen der folgend genannten
Faktoren abhängig. Nach dem Anziehen einer Schraubverbindung muß
diese stets mit einem Drehmomentschlüssel geprüft werden.
•
Wenn der anliegende Fließdruck der Luft niedriger als 6,3 Bar ist, wird
auch das Anzugs- oder Lösemoment verringert.
•
Falsche, verschlissene Stechnüsse sowie Stecknußadapter verringern das
Anzugs- oder Lösemoment.
•
Die Güteklasse der Schrauben/Muttern hat keinen Einfl uß auf das Anzugs-
oder Lösemoment. Wenn aber verschiedene Schrauben-/Mutterdimensi-
onen verwendet werden variiert auch das Anzugs- oder Lösemoment.
•
Das Anzugs- oder Lösemoment variiert auch bei unterschiedlichen
Klemmlängen (Schraubenlängen).
•
Die Art und Weise der Benutzung der Maschine und auch das zu ver-
schraubende Material hat Einfl uß auf das Anzugs- oder Lösemoment.
DE
5. Wartung
Grundsätzlich sind bei der Wartung des Gerätes die Umweltvor-
schriften der ensprechenden Landesgesetze zu beachten.
Schmierung des Schlagwerkes
•
Es ist sicher zu stellen, daß die Maschine von der Energiequelle (Druck-
luft) getrennt ist um ein unbeabsichtigtes Ingangsetzen zu vermeiden.
•
Eine Schmierung des Schlagwerkes ist nötig, um eine einwandfreie
Funktion der Mechanik zu gewährleisten. Der Vorteil ist eine stabile
Drehmoment- und Leistungsabgabe, sowie geringerer Verschleiß des
Schlagwerkes.
•
Schmierung des Schlagwerkes vornehmen wie folgt:
1. Nur Handelsübliches Schmierfett der Spezifikation MoS
2
verwenden
2. Fettpresse mit passendem Anschluß, für den am Schlagwerkgehäuse
angebrachten Schmiernippel, verwenden.
3. Schmiernippel vor Benutzung von Schmutz reinigen
•
Wie oft geschmiert und wieviel Schmierfett der Spezifikation MoS
2
verwendet werden muß, hängt immer von der Art der Benutzung der
Maschine ab. In der Regel erkennt man eine nötige Wartung daran, daß
die Leistung und das Drehmoment der Maschine geringer werden. Späte-
stens dann muß das Schlagwerk geschmiert werden.
•
Der angegebene Wert in Fig.03 ist nur ein Richtwert und weicht je nach
Anwendung, sowie klimatischen Bedingungen ab.
Schmierung des Motors
•
Es ist sicher zu stellen, daß die Maschine von der Energiequelle (Druck-
luft) getrennt ist um ein unbeabsichtigtes Ingangsetzen zu vermeiden.
Eine Schmierung des Motors ist nötig, um eine einwandfreie Funktion der
Mechanik zu gewährleisten. Der Vorteil ist eine stabile Drehmoment- und
Leistungsabgabe, sowie geringerer Verschleiß des Motors.
•
Schmierung des Motors vornehmen wie folgt:
1. Nur Luftöl aus dem RODCRAFT Zubehör verwenden
2. Lufteingangsnippel vor Benutzung von Schmutz reinigen
3. Luftöl (ca. 3 Tropfen) in den Lufteingangsnippel füllen und die
Maschine kurz in Betrieb nehmen.
•
Vor- und nach der Benutzung der Maschine sollten die o.g. Schritte ausge-
führt werden. Dies erhöht die Standzeit der Maschine.
•
Die oben beschriebene manuelle Wartung des Motors kann durch eine
handelsübliche Wartungseinheit aus dem RODCRAFT Zubehör wirtschaft-
lich ergänzt oder ersetzt werden. Die Wartungseinheit sollte wie in Fig.03
installiert werden.
•
Das Gerät immer sauber und fern von aggressiven Chemikalien halten.
Gerät nicht im Freien stehen lassen.
•
Wartung sowie Reparatur des Gerätes dürfen nur vom Fachpersonal
durchgeführt werden.
6. Entsorgung
Die Entsorgung des Gerät muß gemäß der Gesetzgebung des jeweiligen
Landes erfolgen.
Alle beschädigten, stark verschlissenen oder schlecht funktionierenden
Geräte MÜSSEN AUSSER BETRIEB GESETZT WERDEN.
Die Reparatur des Gerätes dürfen nur vom Fachpersonal durchge-
führt werden.
Das Gerät nur für den oben beschriebenen Anwendungsfall
verwenden, jede andere Verwendung schließen wir ausdrücklich
aus! Für Verletzungen und Schäden, die aus unsachgemäßer und
zweckentfremdeter Anwendung bzw. aus Zuwiderhandlung gegen
die Sicherheitshinweise resultieren, übernehmen wir keine Haftung
oder Gewährleistung.
Besuchen Sie auch unsere Internetpräsenz unter www.rodcraft.com
Hier können auch unsere Handbücher heruntergeladen werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Rodcraft Niederlassung
oder den autorisierten Fachhandel.
