– 4 –
InStALLAtIOn DER HOCHtÖnER
Im Lieferumfang benden sich Adapter für zwei verschiedene Montagearten:
Aufbaumontage
Benutzen Sie den achen Ring vom Aufbauadapter als Schablone: Bohren Sie anhand des
RingsdreiLöcher.Ein7mmLochfürdieHochtönerkabel,zweikleinereLöcher(2,5mm)für
die Schrauben zum Befestigen des Gehäuses. Mit den mitgelieferten Schrauben befes-
tigen Sie den Ring an der vorgesehenen Stelle. Führen Sie das Kabel durch das Loch im
Boden des Gehäuses und verriegeln Sie den Hochtöner mittels des Adapter Vorderteils im
Uhrzeigersinn.

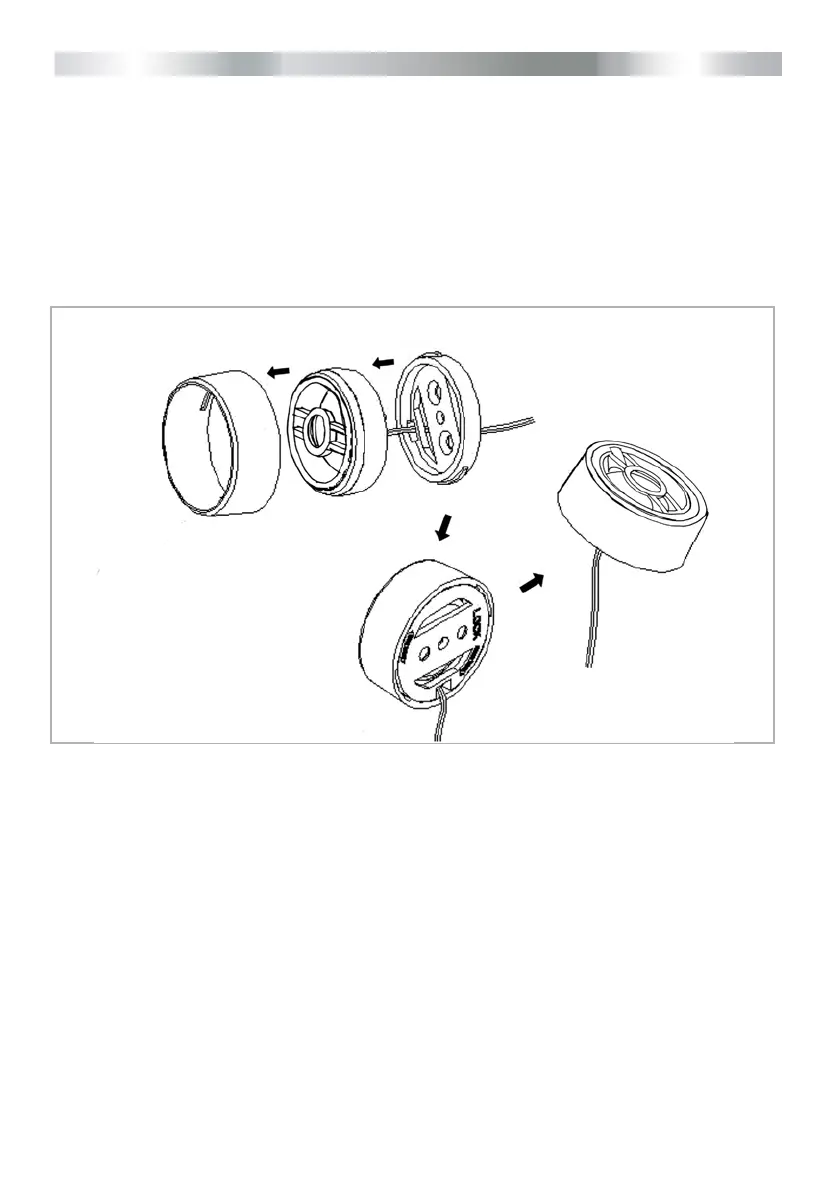

Abb.: Flache Montage
Vollversenkte Montage
Zuerst einmal suchen Sie einen geeigneten Platz für den Hochtöner. Schneiden Sie dann
daspassendeLochimDurchmesservon40,5mmaus.BeachtenSiebitte,dassichhinter
der Oberäche, wo Sie das Loch aussägen, alles frei ist. Der Einbau-Adapter benötigt eine
Einbautiefe von mindestens 22 mm, um perfekt zu sitzen. Setzen Sie den Adapter in das
Loch ein und befestigen Sie das mitgelieferte Federblech mit den Schrauben am hinteren
Adapter. Führen Sie die Kabel durch das Loch im Boden des Adapters und setzen den
Hochtöner in den Adapter. Zum Verriegeln drehen Sie den Montagering mit Metallkreuz auf
der Rückseite im Uhrzeigersinn.
