TD01140
33
90/110/130/150
Quadro
& Rondo
TD01121
130
1
3
0
64
6
0

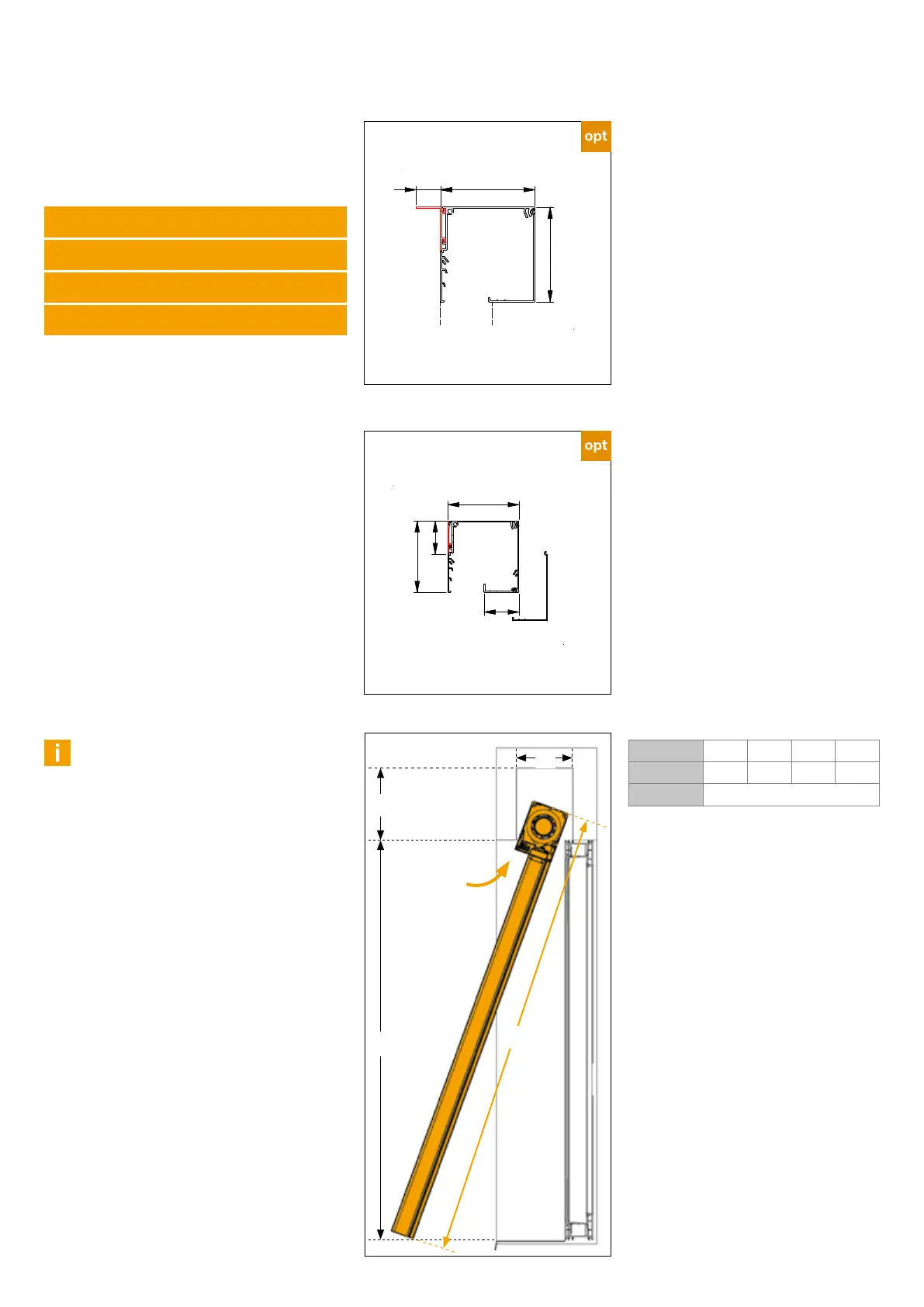

[DE] Optionen und Informationen [EN] Options and Informations
[FR] Options et informations [NL] Opties en informatie
[DE] Deckenbefestigungsblende
[EN] Ceiling mount cover
[FR] Cache pour fixation sous plafond
[NL] Plafond bevestigingprofiel
[DE] Kastenzusatzblende
bei Kombination mit anderen Blenden ist diese
bauseits zu kürzen
[EN] Additional box cover
when used in combination with other covers the
customer must shorten the additional cover
[FR] Cache de caisson supplémentaire
en combinaison avec d’autres caches, celui-ci
doit être raccourci côté mur
[NL] Bevestigingsbeugel kast
bij combinaties met andere achterplaat ter
plaatse in te korten
[DE] Hinweis: Langer Bohrer nötig
[EN] Note: Long drill necessary
[FR] Remarque : Foret long nécessaire
[NL] Aanwijzing : Lange boor nodig.
H1
EH
H2
[DE] Mindestabmessungen für Montage
als Komplettanlage in Schacht bei
System 130 S
Empfohlene maximale Elementgröße:
2.000 x 2.000 mm
[EN] Minimum dimensions for mounting
as a complete system in recess for
system 130 S
Recommended maximum element
size: 2.000 x 2.000 mm
[FR] Dimensions mini. pour la pose de
l’ensemble en réservation pour le sys-
tème 130S
Dimensions hors tout maximales re-
commandées : 2.000 x 2.000 mm
[NL] Minimale maatvoering bij montage in
een bouwkundige koof van het ele-
ment 130S compleet voor-gemonteerd.
Aanbevolen maximale
elementgrootte: 2.000 x 2.000 mm
EH min = 600; Maße in mm
T 120 130 140 150
H1 > EH… -5 -15 -20 -25
H2 145
T
19
