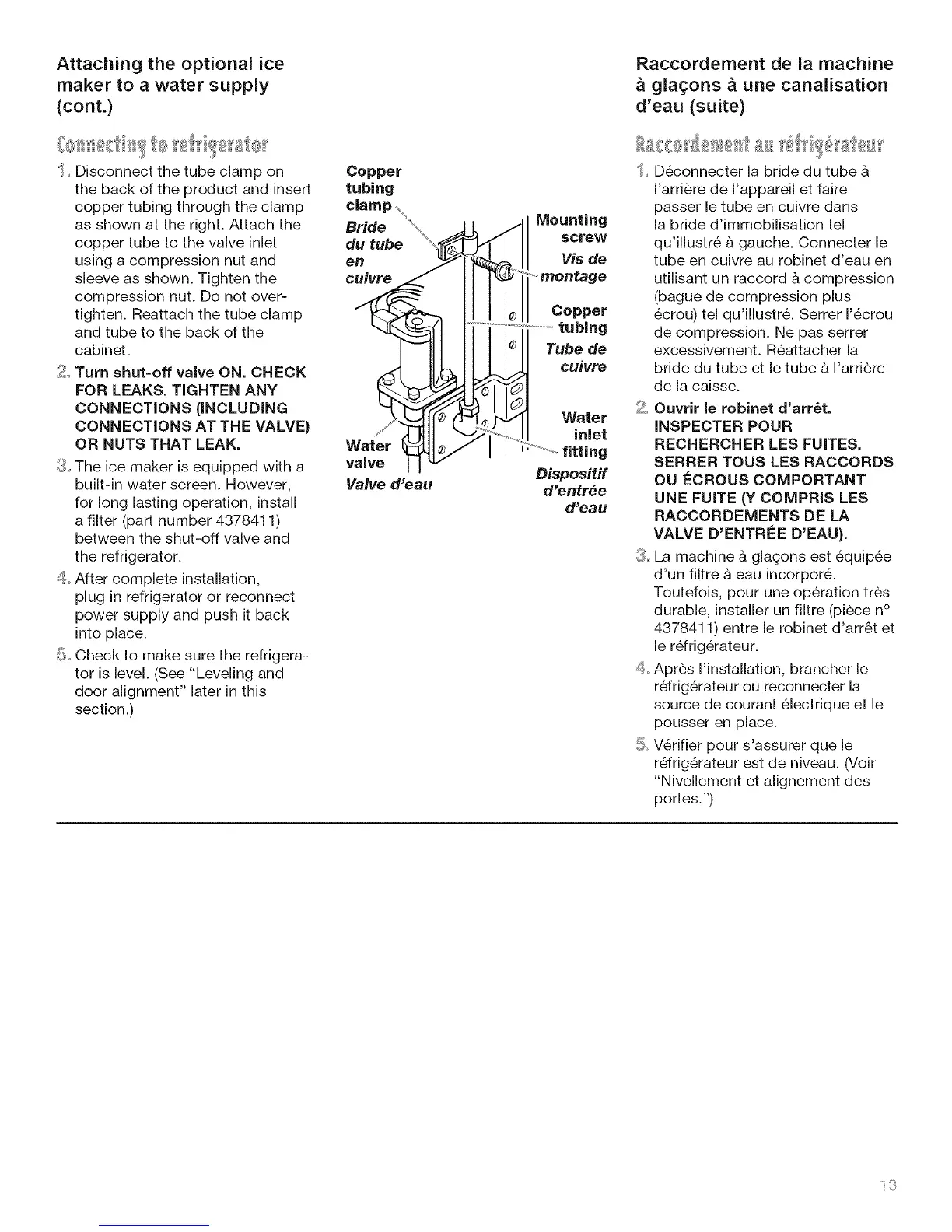

Attaching the optional ice
maker to a water supply
(cont.)
1 _Disconnect the tube clamp on
the back of the product and insert
copper tubing through the clamp
as shown at the right. Attach the
copper tube to the valve inlet
using a compression nut and
sleeve as shown. Tighten the
compression nut. Do not over-
tighten. Reattach the tube clamp
and tube to the back of the
cabinet.
2_ Turn shut-off valve ON. CHECK
FOR LEAKS. TIGHTEN ANY
CONNECTIONS (iNCLUDiNG
CONNECTIONS AT THE VALVE)
OR NUTS THAT LEAK.
:_ The ice maker is equipped with a
built-in water screen. However,
for long lasting operation, install
a filter (part number 4378411)
between the shut-off valve and
the refrigerator.
After complete installation,
plug in refrigerator or reconnect
power supply and push it back
into place.
5_ Check to make sure the refrigera-
tor is level. (See "Leveling and
door alignment" later in this
section.)
Copper
tubing
clamp \,
B,de ...."\
du tube '_1
en y [ t_,
culwe 111
valve I I _ "
Valve d'eau
-_l Mounting
I screw
I Vis de
montage
I ll Copper
"T" J..............tubing
I /I Tubede
cuivre
I'': ........................fitting
Dispositif
d'entr6e
d'eau
Raccordement de la machine
gla_:ons _ une canalisation
d'eau (suite)
t, D6connecter la bride du tube &
I'arfi@e de I'appareil et faire
passer le tube en cuivre darts
la bride d'immobilisation tel
qu'illustrd_ & gauche. Connecter le
tube en cuivre au robinet d'eau en
utilisant un raccord & compression
(bague de compression plus
d_crou)tel qu'illustrd_. Serrer 1'6crou
de compression. Ne pas serrer
excessivement. R6attacher la
bride du tube et le tube & I'arri@e
de la caisse.
2_ Ouvrir le robinet d'arr_t.
INSPECTER POUR
RECHERCHER LES FUITES.
SERRER TOUSLES RACCORDS
OU I_CROUS COMPORTANT
UNE FUITE (Y COIVIPRIS LES
RACCORDEIVlENTS DE LA
VALVE D'ENTRI_E D'EAU).
_ALa machine & glagons est d_quip6e
d'un filtre & eau incorpor6.
Toutefois, pour une op@ation tr@s
durable, installer un filtre (pi@ce n°
4378411) entre le robinet d'arr6t et
le r6frig@ateur.
Apr@s I'installation, brancher le
r6frig@ateur ou reconnecter la
source de courant 61ectrique et le
pousser en place.
5 V@ifier pour s'assurer que le
r6frig@ateur est de niveau. (Voir
"Nivellement et alignement des
portes.')
