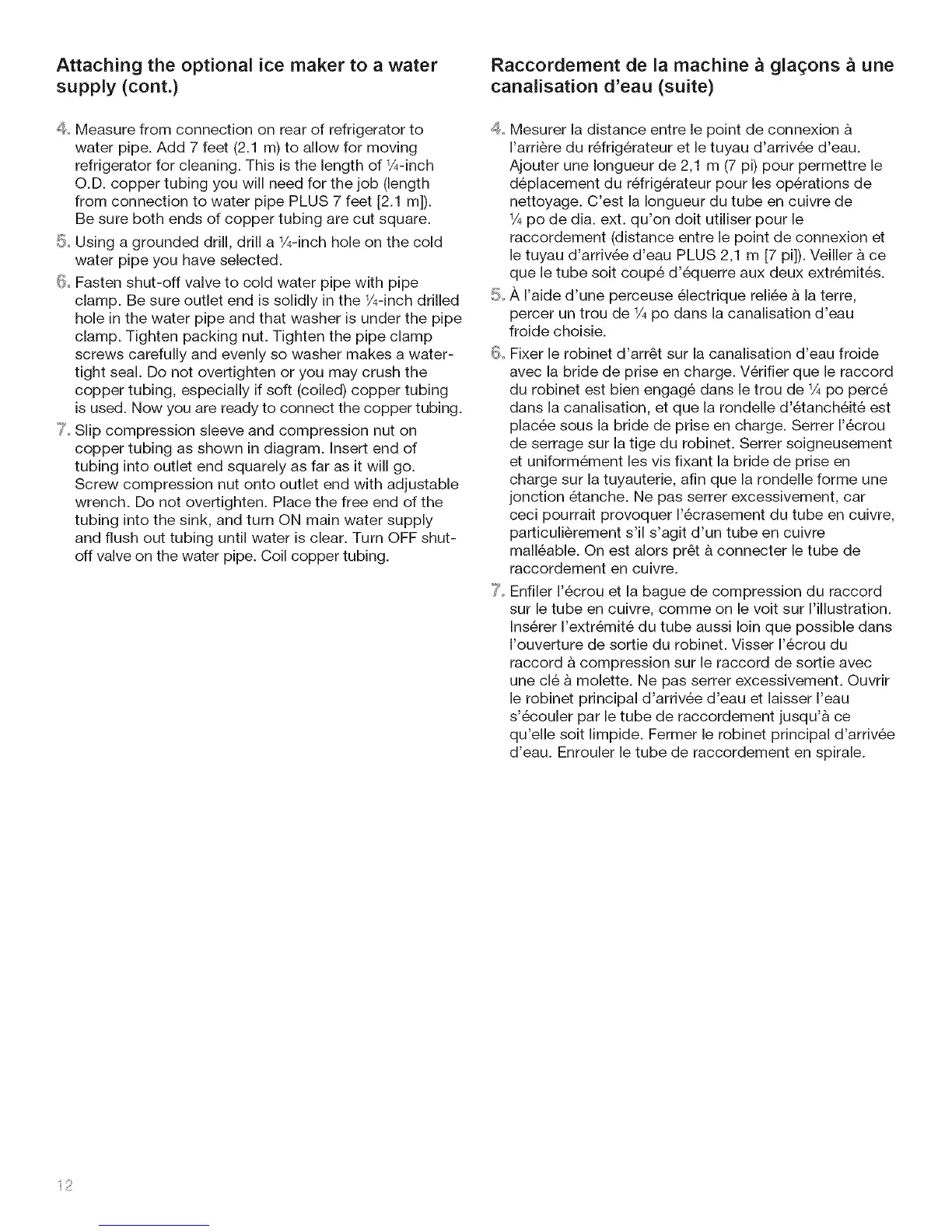

Attaching the optional ice maker to a water
supply (cont.)
Measure from connection on rear of refrigerator to
water pipe. Add 7 feet (2.1 m) to allow for moving
refrigerator for cleaning. This is the length of 1/4-inch
O.D. copper tubing you will need for the job (length
from connection to water pipe PLUS 7 feet [2.1 m]).
Be sure both ends of copper tubing are cut square.
5_ Using a grounded drill, drill a 1/4-inch hole on the cold
water pipe you have selected.
t!L Fasten shut-off valve to cold water pipe with pipe
clamp. Be sure outlet end is solidly in the 1/4-inch drilled
hole in the water pipe and that washer is under the pipe
clamp. Tighten packing nut. Tighten the pipe clamp
screws carefully and evenly so washer makes a water-
tight seal. Do not overtighten or you may crush the
copper tubing, especially if soft (coiled) copper tubing
is used. Now you are ready to connect the copper tubing.
_7,Slip compression sleeve and compression nut on
copper tubing as shown in diagram. Insert end of
tubing into outlet end squarely as far as it will go.
Screw compression nut onto outlet end with adjustable
wrench. Do not overtighten. Place the free end of the
tubing into the sink, and turn ON main water supply
and flush out tubing until water is clear. Turn OFF shut-
off valve on the water pipe. Coil copper tubing.
Raccordement de la machine _ gla§ons _ une
canalisation d'eau (suite)
Mesurer la distance entre le point de connexion &
I'arri_re du r6frig6rateur et le tuyau d'arriv6e d'eau.
Ajouter une Iongueur de 2,1 m (7 pi) pour permettre le
d6placement du r6frig6rateur pour les op6rations de
nettoyage. C'est la Iongueur du tube en cuivre de
¼ po de dia. ext. qu'on dolt utiliser pour le
raccordement (distance entre le point de connexion et
le tuyau d'arriv6e d'eau PLUS 2,1 m [7 pi]). Veiller & ce
que le tube soit coup6 d'6querre aux deux extr6mit6s.
5_ A I'aide d'une perceuse 61ectrique reli6e & la terre,
percer un trou de 1/4po dans la canalisation d'eau
froide choisie.
G_Fixer le robinet d'arr6t sur la canalisation d'eau froide
avec la bride de prise en charge. V6rifier que le raccord
du robinet est bien engag6 dans le trou de 1/4po perc6
dans la canalisation, et que la rondelle d'6tanch6it6 est
plac6e sous la bride de prise en charge. Serrer 1'6crou
de serrage sur la tige du robinet. Serrer soigneusement
et uniform6ment les vis fixant la bride de prise en
charge sur la tuyauterie, afin que la rondelle forme une
jonction 6tanche. Ne pas serrer excessivement, car
ceci pourrait provoquer 1'6crasement du tube en cuivre,
particuli_rement s'il s'agit d'un tube en cuivre
mall6able. On est alors pr6t & connecter le tube de
raccordement en cuivre.
_?,Enfiler 1'6crou et la bague de compression du raccord
sur le tube en cuivre, comme on le volt sur I'illustration.
Ins6rer I'extr6mit6 du tube aussi loin que possible dans
I'ouverture de sortie du robinet. Visser 1'6crou du
raccord & compression sur le raccord de sortie avec
une cl6 & molette. Ne pas serrer excessivement. Ouvrir
le robinet principal d'arriv6e d'eau et laisser I'eau
s'6couler par le tube de raccordement jusqu'& ce
qu'elle soit limpide. Fermer le robinet principal d'arriv6e
d'eau. Enrouler le tube de raccordement en spirale.
i2
