1,9 cm (3/4")
Le matériau
isolant (pas
utilisé sur tous
les modèles)
pourrait être
comprimé
64,1 cm (25-1/4")
62,2 cm (24-1/2")
53,3 cm (21")
86 cm (33-7/8")
min., avec
roues enlevées
Découper les trous dans la zone marquée en gris du plancher, du mur ou des
parois des placards, selon les spécifications ci-dessous :
Canalisation d’eau – 1,3 cm (1/2")
Canalisation d’évacuation – 3,8 cm (1-1/2")
Câble pour câblage direct – 1,9 cm (3/4")
Cordon d’alimentation – 3,8 cm (1-1/2")
* Mesure depuis le point le plus bas de la face inférieure du plan de travail.
Cette dimension peut être réduite à 86 cm (33-7/8") si on retire les roues
du lave-vaisselle.
** Dimension minimale mesurée au point le plus étroit de l’ouverture.
*** Cette dimension peut être portée à 17,5 cm (6-7/8") si la hauteur de
l’ouverture est de 34-1/2" (87,6 cm) au point le plus bas.
‡ Des deux côtés

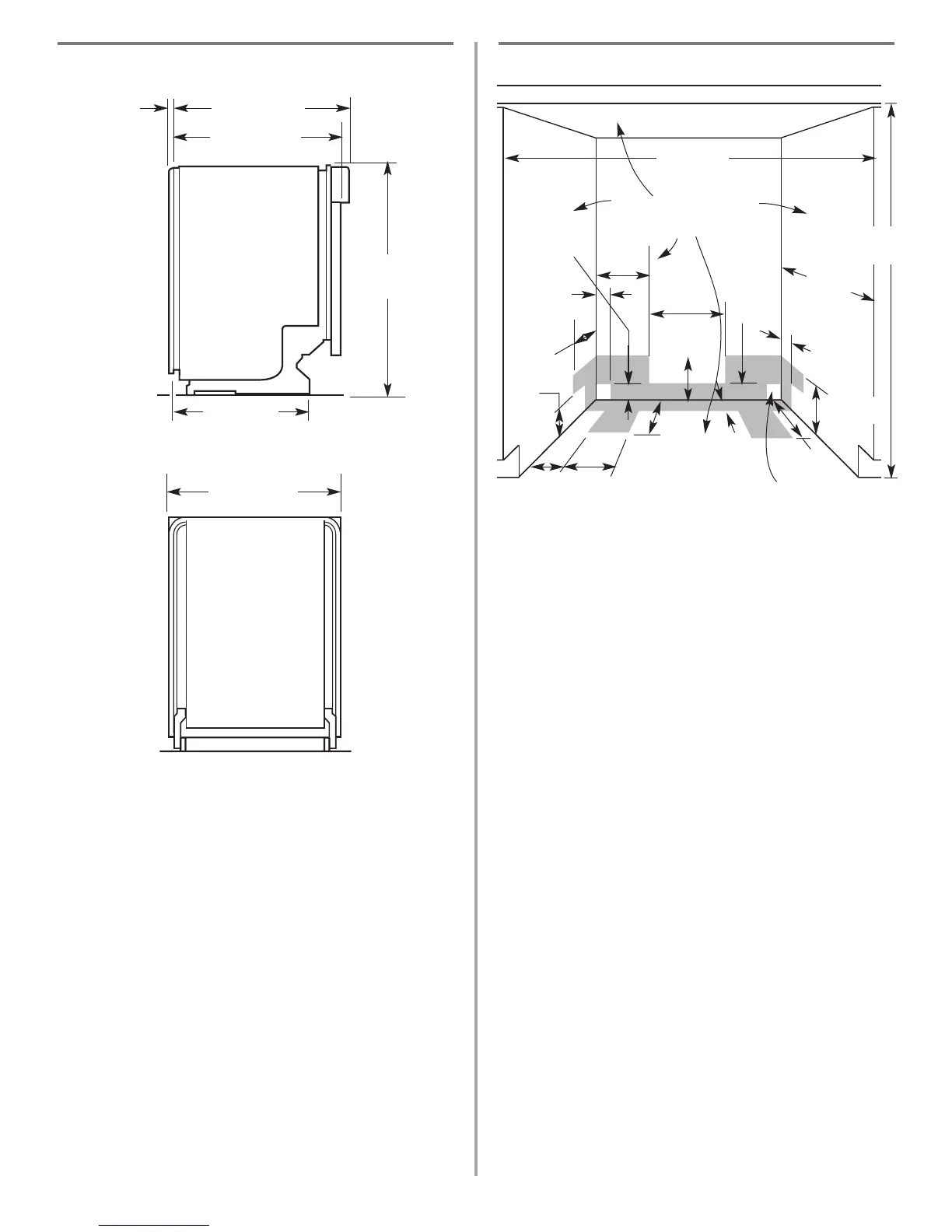

Dimensions de l’espace d’installation
Dimensions du produit
60,6 cm (23-7/8")
VUE LATÉRALE
VUE ARRIÈRE
9"
(22,9 cm)
10"
(25,4 cm)
6-1/4"
(15,9 cm)***
6-1/4"
(15,9 cm)‡***
2"
(5,1 cm)‡
4"
(10,2 cm)‡
3"
(7,6 cm)‡
2"
(5,1 cm)
zone dégagée‡
4-1/4"
(10,8 cm)‡
1-3/4"
(4,4 cm)‡
1-3/4"
(4,4 cm)‡
24"
(61 cm)
min.
24" (61 cm)**
Toutes les surfaces doivent
être exemptes de
protubérances.
34"
(86.4 cm)
min.*
2-1/2"
(6,4 cm)‡
3"
(7,6 cm)‡
10-1/2"
(26,7 cm)
6-3/4"
(17,2 cm)‡
