Roth Shunt - Roth Shunt Installation: Thermostat and Flushing; Thermostat and Sensor Mounting; System Venting and Flushing Procedure

2 3
3
4
1 2 3 4 5
+ / - 5°C 25 35 40 50 60 °C
4/6
(DK) Monter termostaten på fremløbsventilen og føleren i føler-
lommen. Indstil termostaten til ønsket fremløbstemperatur. Lås
termostaten i egnet reguleringsområde ved at trykke de hvide
låsepaler ind på følerelementet. Se skala i gur 4.
(SE) Montera termostaten på trevägsventilen och givaren i dyk-
röret. Ställ in termostaten på önskad maximal framledningstem-
peratur. Lås vid behov termostaten i önskat temperaturområde
genom att trycka in de vita låsstien på termostaten. Se tempera-
turskala i gur 4.
(NO) Monter termostaten på turløpsventilen og føleren i føler-
lommen. Innstill termostaten til ønsket turtemperatur. Lås
termostaten i egnet reguleringsområde ved å trykke de hvite
låsetappene inn på.
(FI) Asenna termostaatti kolmitieventtiiliin ja anturi anturi-
taskuun. Aseta termostaatti haluttuun menovesilämpötilaan.
Lukitse termostaatti haluttuun lämpötilaan painamalla sisään
valkoiset lukitustapit. Katso lämpötila-asteikko, kuva 4.

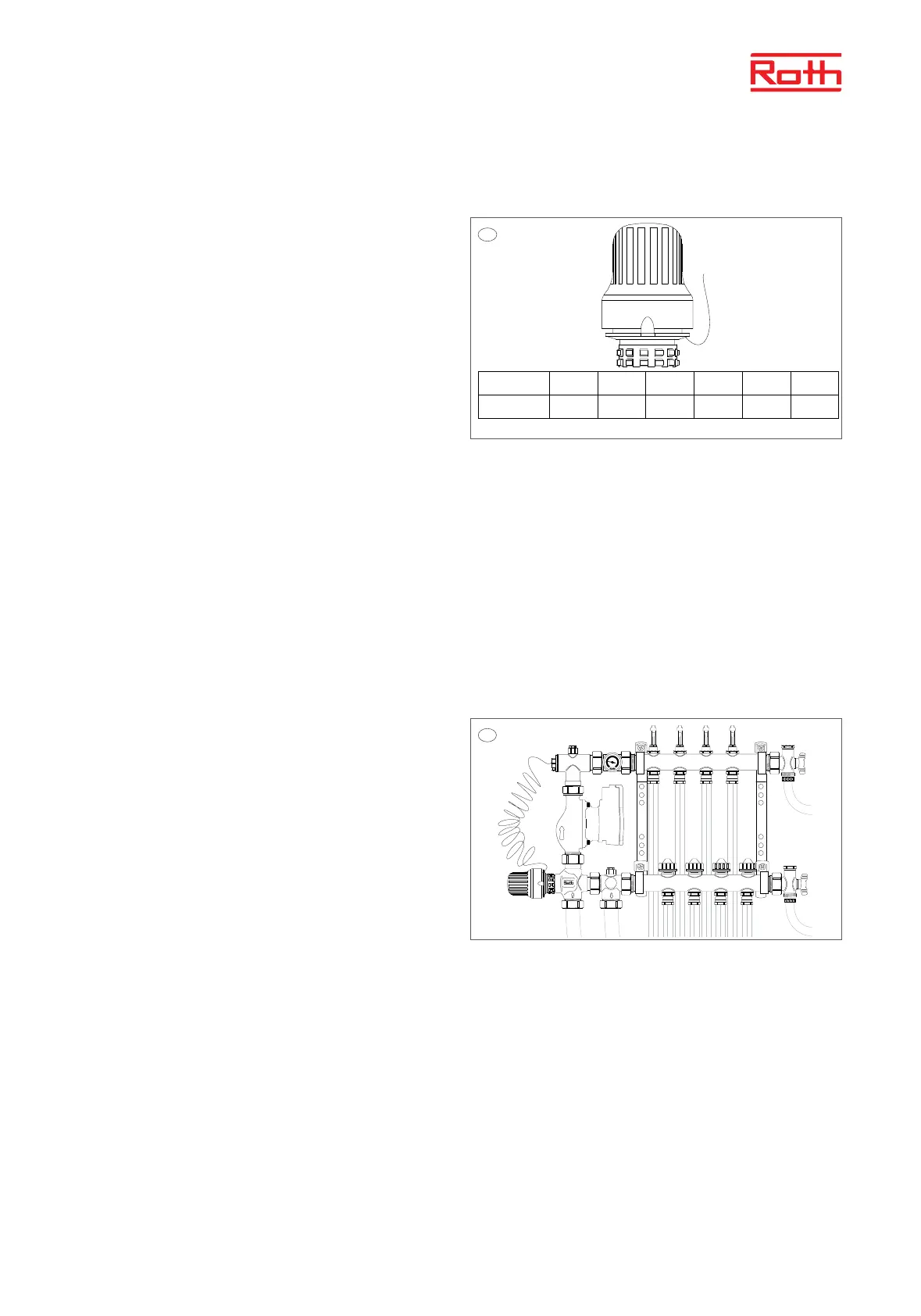

(UK) Mount the thermostat on the supply valve and the sensor in
the sensor pocket. Set the thermostat to the preferred supply tem-
perature. Lock the thermostat to an appropriate regulation range
by pressing the white locking catches on the sensor ele ment. See
the scale in Figure 4.
(DK) Udluning og gennemskylning af anlægget skal gøres for
1 slange ad gangen. Påfyld vand på øverste fordelerrør og før
gennemskylningsvandet fra nederste fordelerrør til gulvaøb.
Sæt dereer det ønskede tryk på anlægget.
(SE) Avluning och genomspolning ska göras på en slinga åt
gången, se anvisning för golvvärmefördelare. Fyll på vatten i
översta fördelarröret och koppla nedre fördelarröret till ett
avlopp. Trycksätt däreer anläggningen.
(NO) Utluing og gjennomspyling av anlegget skal gjøres med
en gulvvarmekurs av gangen. Påfylling av vann gjøres på øverste
fordeler, vannet som er spylt igjennom føres til sluk. Still deretter
inn ønsket trykk i anlegget.
(FI) Putkiston ilmaus ja huuhtominen pitää tehdä yksi piiri
kerralla. Liitä täyttövesi ylempään jakotukkiin ja huuhteluveden
poistoputki alempaan jakotukkiin. Ohjaa poistoputki viemäriin.
(UK) Venting and ushing the installation of air must be done one
circuit at the time. Connect the lling hose to the upper manifold
valve and the discharge hose from the lower manifold valve and
ush to the drain. Rell the installation to desired pressure when
all air has been removed.
Installation Shunt
