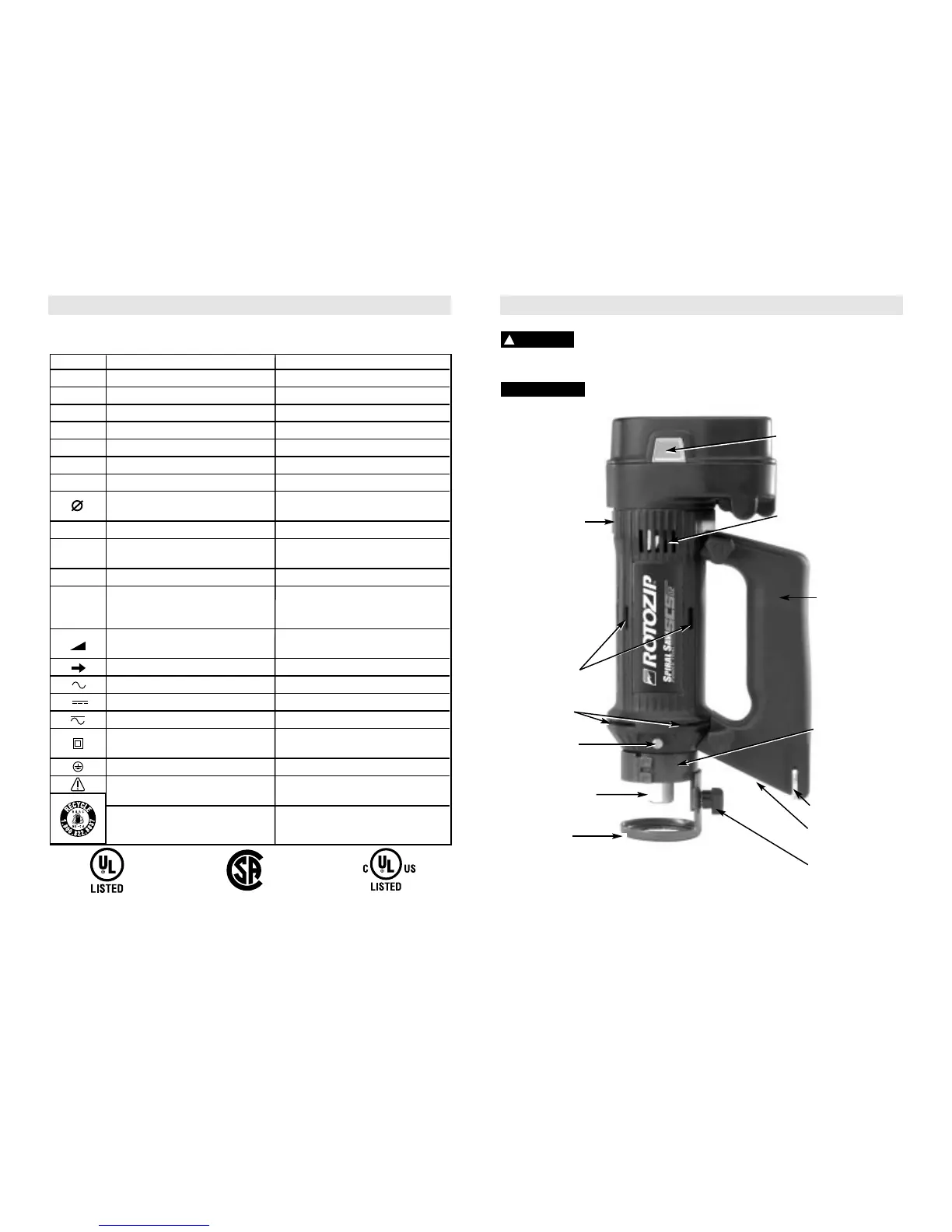

Descripción funcional y especificaciones
Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
posición de bloqueo o apagado antes de realizar cualquier montaje o ajuste, o de
cambiar accesorios. Estas medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta
accidentalmente.
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.
-36-
Símbolos
ADVERTENCIA
!
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Nombre Designación/explicación
V Voltio Tensión (potencial)
A Amperio Corriente
Hz Hertzio Frecuencia (ciclos por segundo)
W Vatio Potencia
kg Kilogramo Peso
min Minuto Tiempo
s Segundo Tiempo
Diámetro Tamaño de las brocas taladradoras,
muelas, etc.
n
0
Velocidad sin carga Velocidad rotacional sin carga
.../min Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de
superficie, órbitas, etc., por minuto
0 Posición de apagado Velocidad cero, par motor cero...
1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o
I, II, III, posición. Un número más alto significa
mayor velocidad.
Selector infinitamente variable con La velocidad aumenta desde la
apagado graduación de 0
Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de la
construcción con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de
advertencia.
Sello RBRC™ de Ni-Cd Designa el programa de reciclaje de baterías
de Ni-Cd.
0
CIERRE DEL EJE
MANGO AUXILIAR
DESMONTABLE
AREA PARA GUARDAR
LLAVES DE TUERCA
ORIFICIOS DE ENTRADA
DE AIRE
BOTON DE SUELTA DEL
PAQUETE DE BATERIAS
PLACA-BASE/
GUIA DE PROFUNDIDAD
ORIFICIOS DE
ENTRADA DE AIRE
ORIFICIOS DE
SALIDA DE AIRE
SOPORTE DE LA GUIA
DE PROFUNDIDAD
TUERCA DEL
PORTAHERRAMIENTA
INTERRUPTOR
CORREDIZO DE
ENCENDIDO Y
APAGADO
POMO DE FIJACION DE LA
GUIA DE PROFUNDIDAD
AREA PARA GUARDAR
PORTAHERRAMIENTAS Y
BROCAS
SCSØ2 TIPO 3
Este símbolo indica que esta
herramienta está catalogada por
Underwriters Laboratories.
Este símbolo indica que esta
herramienta está catalogada por la
Canadian Standards Association.
Este símbolo señala que
Underwriters Laboratories ha
catalogado esta herramienta
indicando que cumple las normas
canadienses.
