ROVO XP Series - Armrest Adjustments; Armrests Type XP3 Adjustment; Armrests Type XP2;XP4 Adjustment

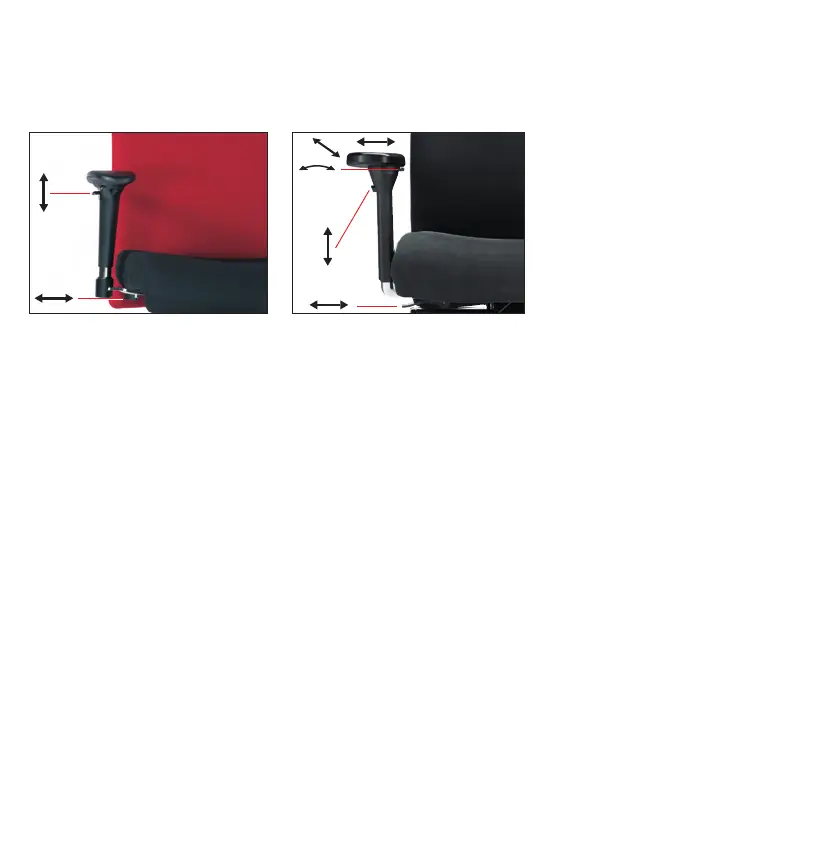

Armlehnen Typ XP3 (Option)
Höhen- und breiteneinstellbar:
- Taste nach oben ziehen und Armlehne gleich-
zeitig höher oder tiefer schieben
- Taste loslassen = gewünschte Höhe wird fixiert
- Flügelschraube unter dem Sitz lösen, Armlehne
nach außen ziehen/ nach innen schieben.
Flügelschraube fixieren
Armrests type XP3 (optional)
Height- and width adjustable:
- Pull lever up and move armrest up/down at the
same time.
- Release lever = desired height is locked
- Open screw underneath the seat, move armrest
in and out, lock screw
Accoudoirs type XP3 (option)
Réglables en hauteur et largeur:
- Tirer la manette en haut et mettre en même
temps l’accoudoir en haut/en bas.
- Relâcher la manette = la hauteur désirée
est bloquée
- Débloquer la vis sous l’assise, tirer l’accoudoir
à droite/à gauche, serrer la vis
Armleggers type XP3 (optie)
In hoogte en breedte in te stellen:
- Knop omhoog trekken en de armlegger
tegelijkertijd naar boven of naar beneden
schuiven
- Knop loslaten = gewenste hoogte wordt
gefixeerd
- Vleugelmoer onder armlegger losdraaien en
naar buiten/naar binnen schuiven, vleugelmoer
fixeren
Armlehnen Typ XP2/XP4 (Option)
Multifunktionsarmlehnen: Höhen-, breiten- und
tiefenverstellbar, schwenkbar.
Armrests type XP2/XP4 (optional)
Multifunctional armrests: Height-, width- and
depth adjustable, swivelling. Soft PU armtops.
Plastic connector.
Accoudoirs type XP2/XP4 (option)
Accoudoirs multifonctions : réglables en largeur,
en hauteur et en profondeur, inclinables sur les
côtés.
Armleuning type XP2/XP4 (optie)
Multifunctionele armlegger in hoogte, breedte,
diepte verstelbaar / zwenkbaar.
