FR
7

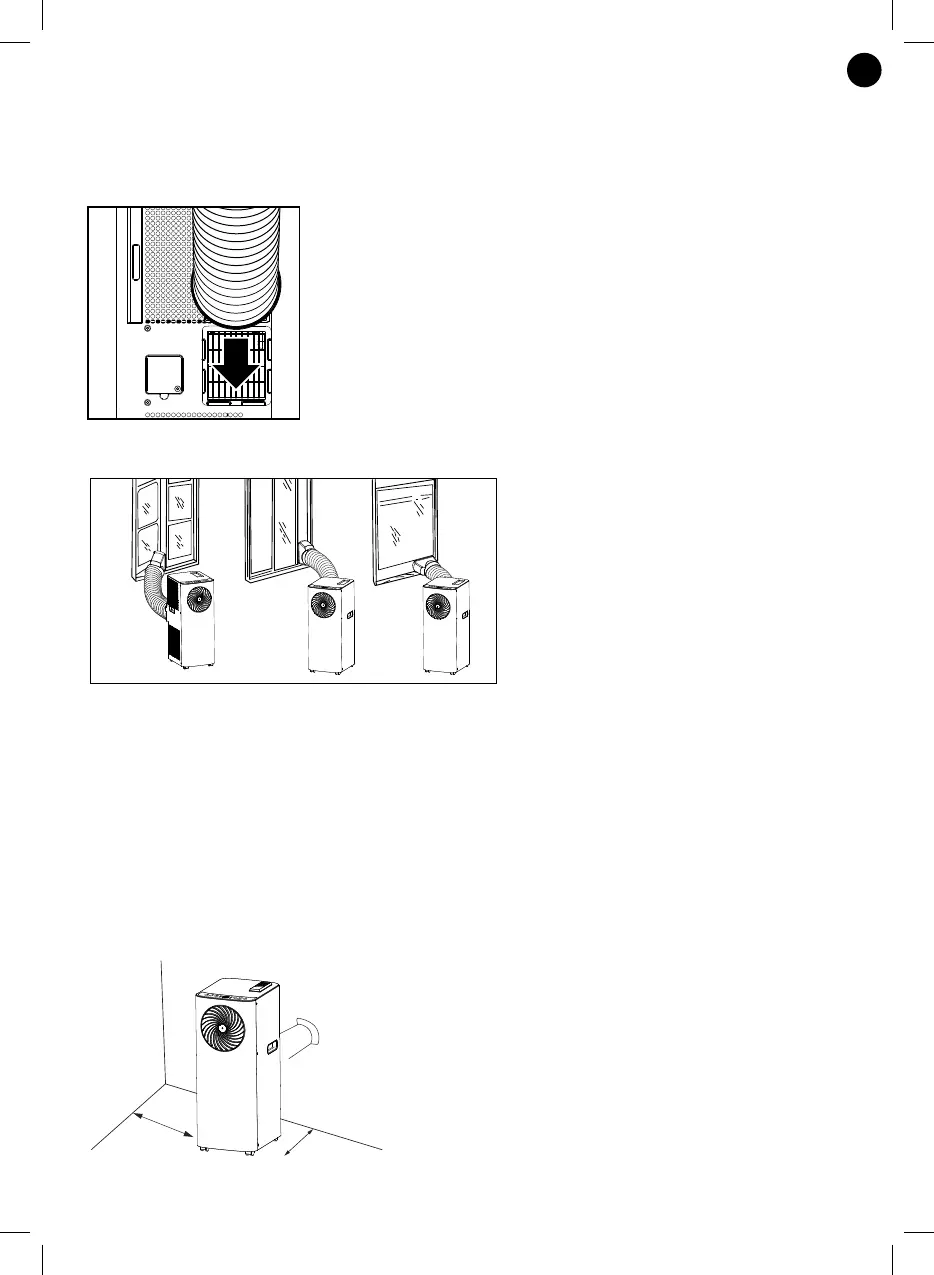

Installation 1 - Installation mobile
1/ Fixez la buse d’évacuation (n° 14) sur le connecteur d’évacuation
2/ Faites glisser l’autre connecteur d’évacuation (n° 12) dans la sortie d’air (n° 7) à l’arrière de l’unité
Déroulez le tuyau (n° 11) à la longueur souhaitée et placez la buse d’évacuation (n° 14) dans une fenêtre ouverte,
comme illustré sur le schéma 4.
Schéma 3
Schéma 4
Installation semi-permanente
Si nécessaire, votre appareil peut également être installé de manière semi-permanente (schéma 5)
Procédez comme suit :
• Percez un trou dans un mur extérieur ou une vitre. Assurez-vous que les dimensions MIN/MAX du
trou et sa position sont respectées. (schémas 6 et 7)
• Installez la bride murale (n° 15) fournie dans le trou.
• Insérez l’autre extrémité du tuyau dans le dispositif de fixation précédemment fixé au mur, comme
illustré sur le (schéma 5)
Lorsque vous n’utilisez pas le tuyau, placez le bouchon (n° 15) sur le connecteur pour couvrir le trou sur le mur.
REMARQUE : Lors de l’installation semi-permanente du climatiseur, pour maintenir l’équilibre de la
pression d’air entre l’intérieur et l’extérieur, laissez toujours une porte intérieure légèrement ouverte.
Schéma 5
INDOOR
MIN 30cmMIN 30cm
