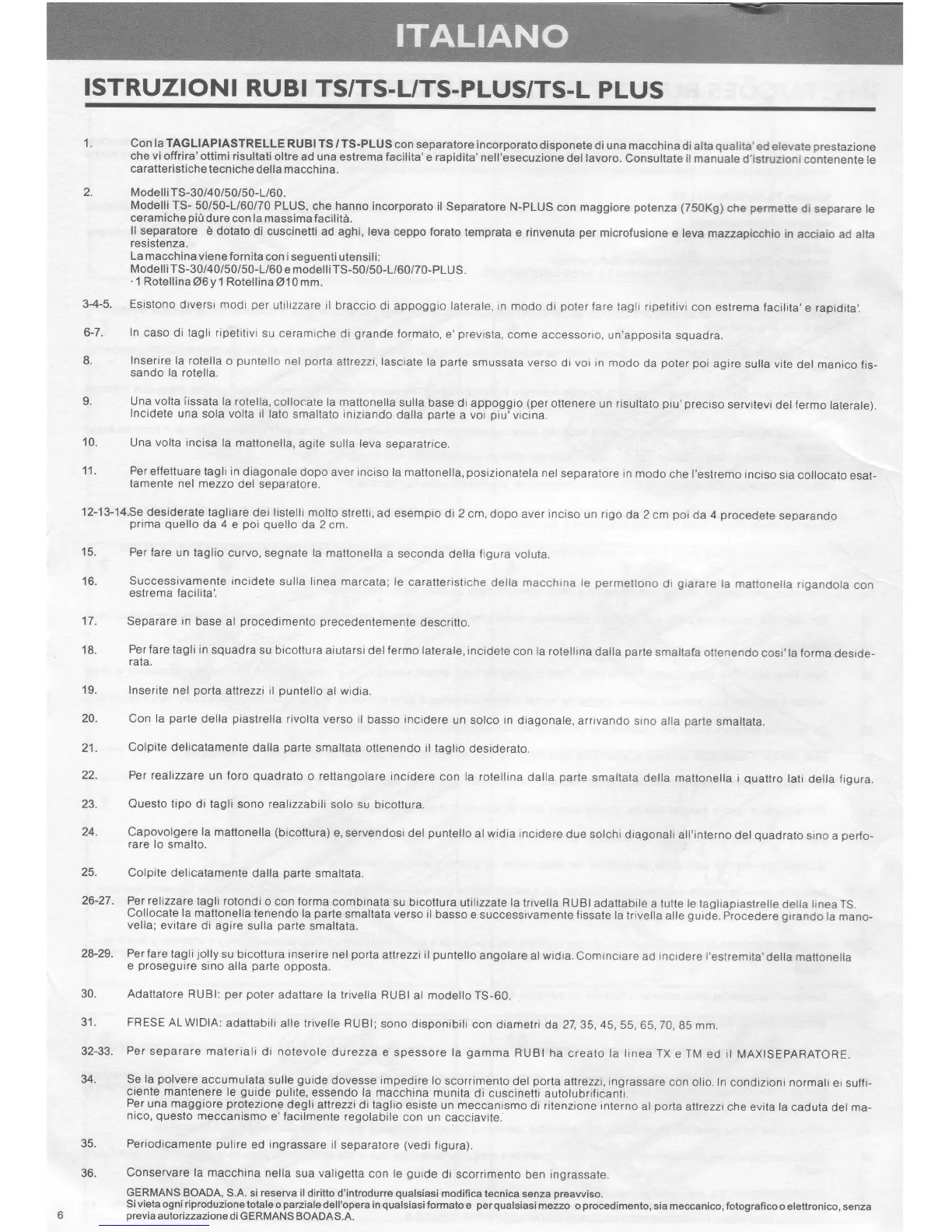

ISTRUZIONI
RUBI
TS/TS.UTS-PLUS/TS.L
PLUS
1. Con la TAGLIAPIASTRELLE
RUBI
TS / TS-PLUS
con separatore
incorporato
disponete
di una macchina
di
alta
qualita'ed
elevate
prestazione
che vi offrira'ottimi
risultati oltre
ad una estrema
facilita'e rapidita'nell'esecuzione
del lavoro.
Consultate il
manuale d'istruzioni
contenente te
caratteristiche
tecniche
della macchina.
2.
ModelliTS-30/40/50i50-L/60.
Modelli TS- 50/50-L/60/70
PLUS, che hanno
incorporato
il Separatore
N-PLUS
con maggiore
potenza
(75OKg)
che
permette
di separare le
ceramiche
pid
dure con la
massimafacilitd.
ll separatore
d dotato
di cuscinetti ad
aghi, leva ceppo
forato temprata
e rinvenuta
per
microfusione
e
leva
mazzapicchio
in acciaio
ad
alta
resistenza.
La macchina
viene
fornita con i seguenti
utensili:
Modelli TS-30/40/50/50-L/60
e
modelli
TS-50/50-1i60/70-PLUS.
.
1 Rotellina06y
1 Rotellina
A10mm.
3-4-5. Esistono
diversi modi
per
ulilizzare il
braccio
di appoggio laterale,
rn modo
di
poterfare
tagli ripetitjvi
con estrema facilita'e
rapidita,.
6'7.
In
caso di tagli ripetitivi
su ceramrche
di
grande
formato,
e'previsla,
come
accessorio, un'apposita
squadra.
8.
Inserire la
rotella
o
puntello
nel
porta
alfiezzi,lasciate la
parte
smussala verso
di voi in modo
da
poter
poi
agire
sulla vite
del manico
fis-
sando la rolella.
9. Una volta iissata la rotella,
collocale la mattonella
su.l.la
base di
appoggio
(per
ottenere un risultato
piu'preciso
servitevi
del
fermo
laterale).
Incidete
una sola volta il
lato smaltato iniziando
dalla
oarte
a
voi
oiu'vicrna.
10.
Una volta incisa
la mattonella,
agite sulla leva
separatrice.
11.
Per
elfettuare tagli in
diagonale
dopo aver inciso la mattonella,
posizionatela
nel separatore
in modo
che
I'estremo
inciso
sia collocalo
esat-
tamente nel
mezzo
del separatore.
12-13-14.Se desiderate tagliare
dei listelli molto
stretti,
ad esempio
di 2 cm,
dopo aver inciso
un rigo
da 2 cm
poi
da 4
procedete
separanoo
prima quello
da
4
e
poi quello
da
2
cm.
15.
Per
fare un taglio
curvo, segnate la mattonella
a seconda
della
figura
volura.
16. Successivamente incidete
sulla linea marcata;
le caratteristiche
della macchina le
permettono
di
giarare
la
mattonella rigandola
con
estrema
facilita'.
17. Separare in
base
al
procedimento
precedentemente
descritto.
18.
Per
fare tagli in
squadra su bicottu ra
aiutarsi del fermo laterale,
incidele
con
la
rotellina
dalla
parte
smaltafa
ottenendo
cosi'la torma
deside-
rata.
19.
Inserite nel
porta
attrezzi il
puntello
al
widia.
20.
Con
la
parte
della
piastrella
rivolta verso
il basso incidere
un solco in
diagonale, arrrvando
sino
alla
parte
smaltata.
21.
Colpile
delicatamente
dalla
parte
smaltata ottenendo il
taglio desiderato.
22.
Per realizzare
un foro
quadrato
o retlangolare
incidere
con la rotellina
dalla
parte
smaltata
della mattonella
i
quattro
lati
della fioura.
23.
Ouesto tipo
di tagli sono realizzabili
solo su
bicottura.
24. Capovolgere la
mattonella
(bicoltura)
e, servendosi
del
puntello
al
widia
incidere
due solchi
diagonali
all'interno
del
quadrato
sino
a
perfo-
rare
lo
smalto.
25.
Colpite
delicatamente
dalla
parte
smaltata.
26'27. Pet..(elizzare
tagli rolondi
o con
torma
combinata
su bicotlura
ulilizzate la
trivella RUBI
adattabile
a tutte le tagliapiastrelle
della
linea
TS,
Collocate la mattonella
tenendo la
parte
smaltata verso il
basso
e successivamenle
fissate
la trivella
alle
guide.
piocedere
girando
la mano-
vella;
evilare
di agire
sulla
parte
smaltata.
28-29. P€rfarelaglijollysubicotturarnserirenel portaattrezzi
il
puntelloangolareal
widia.Cominciareadinciderel'estremita'dellamaltoneila
e
proseguire
sino alla
parte
opposta.
30. Adattatore
FIUBI:
per
poter
adattare la trivella RUBI
al
modello
TS-60.
31. FRESEALWIDIA:
adattabili alletrivelleRUBl;
sonodisponibili
condiametri
da27,35,45,55,65,70,85mm.
32-33.
Per
separare materiali
di notevole
durezza
e spessore la
gamma
RUBI ha
creato la linea
TX e TM
ed
il
MAXISEpARATORE.
34. Se la
polvere
accumulata
sulle
guide
dovesse impedire
lo scorrimenlo
del
porta
alfiezzi,ingrassare
con olio, In
condizroni normali
ei suffi-
ciente mantenere
le
gujde pulite,
essendo
la
macchina
munita
di cuscinetti
autolubrificanii.
Per
una maggiore
protezione
degli
attrezzi
di
taglio
esiste
un meccanismo
di ritenzione
interno
al
porta
attrezzi che evita la
caduta det ma-
nico,
questo
meccanismo
e'lacilmente regolabile
con un
cacciavite.
35.
Periodicamente pulire
ed ingrassare
il
separalore
(vedi
figura).
36.
Conservare la
macchina
nella
sua
valigetta
con le
guide
di scorrimento
ben ingrassate.
GERMANS
BOADA, S.A. si reserva il
diritto d'introdurre
qualsiasi
modifica tecnica
senza
oreavvrso.
Sivietaogniriproduzionetotaleoparzialedell'operainqualsiasiformatoe
perqualsiasimezzo
oprocedimento,siameccanico,fotograficooelettronico,senza
Drcvia
aulotizzazione
di GERMANS BOADAS.A.
