Conexiones de tubos y mangueras
Estabombadesentinasehadiseñadoparausarseconmanguerasexibles.Unas
tuberías rígidas pueden dañar la bomba o su descarga.
A continuación se enumeran algunos factores que pueden reducir el caudal de una
bomba de sentina:
• La longitud de las tubos de descarga (a mayor longitud, menor caudal)
• El número o radio de los recodos
• Laasperezadelassuperciesinternasdelostubosylosempalmes(lamejoropción
son mangueras con un interior liso)
• La reducción (restricción de la manguera) en áreas transversales de los componentes
del sistema de descarga como válvulas de retención y pasacascos.
Conecte la manguera de descarga al conector utilizando para ellos bridas de acero
inoxidable.
El adaptador de descarga del pasacascos debe montarse un mínimo de 8” (20,3
cm) por encima de la línea de agua escorada para impedir el efecto sifón del agua
procedente de fuera de la embarcación o la descarga puede situarse debajo de la línea
de agua escorada máxima si la línea de descarga cumple estas dos condiciones:
• UngrifodefondoinstaladodeacuerdoconlasespecicacionesdelanormaABYC
H-27, Grifos de fondo, conexiones de pasacascos y tapones de drenaje, y
• Un circuito con salida o cualquier otro medio para impedir el efecto sifón del agua
enlaembargación.Paraesten,nodeberáusarseningunaválvuladeretención.
Si las descargas de varias bombas están conectadas para descargar a través de un
solo pasacascos, el sistema se diseñará de manera que el funcionamiento de una
bomba no retroalimente otra bomba, y el funcionamiento simultáneo de cada bomba
nodisminuyalacapacidaddebombeodelsistema.Paraesten,nodeberáusarse
ninguna válvula de retención en el sistema de colectores de descarga.
Únicamente podrá utilizarse una válvula de retención cuando ello sea necesario para
impedir que una bomba de sentina automática se encienda y se apague debido a la
retroalimentación procedente de la línea de descarga.
Las conexiones de la manguera deberán sujetarse con un tipo de agarradera
anticorrosión o mediante sujeción mecánica con la ayuda de racores de conexión
permanente tales como manguitos. Las piezas roscadas se colocarán con abrazaderas
metálicas anticorrosión.
42

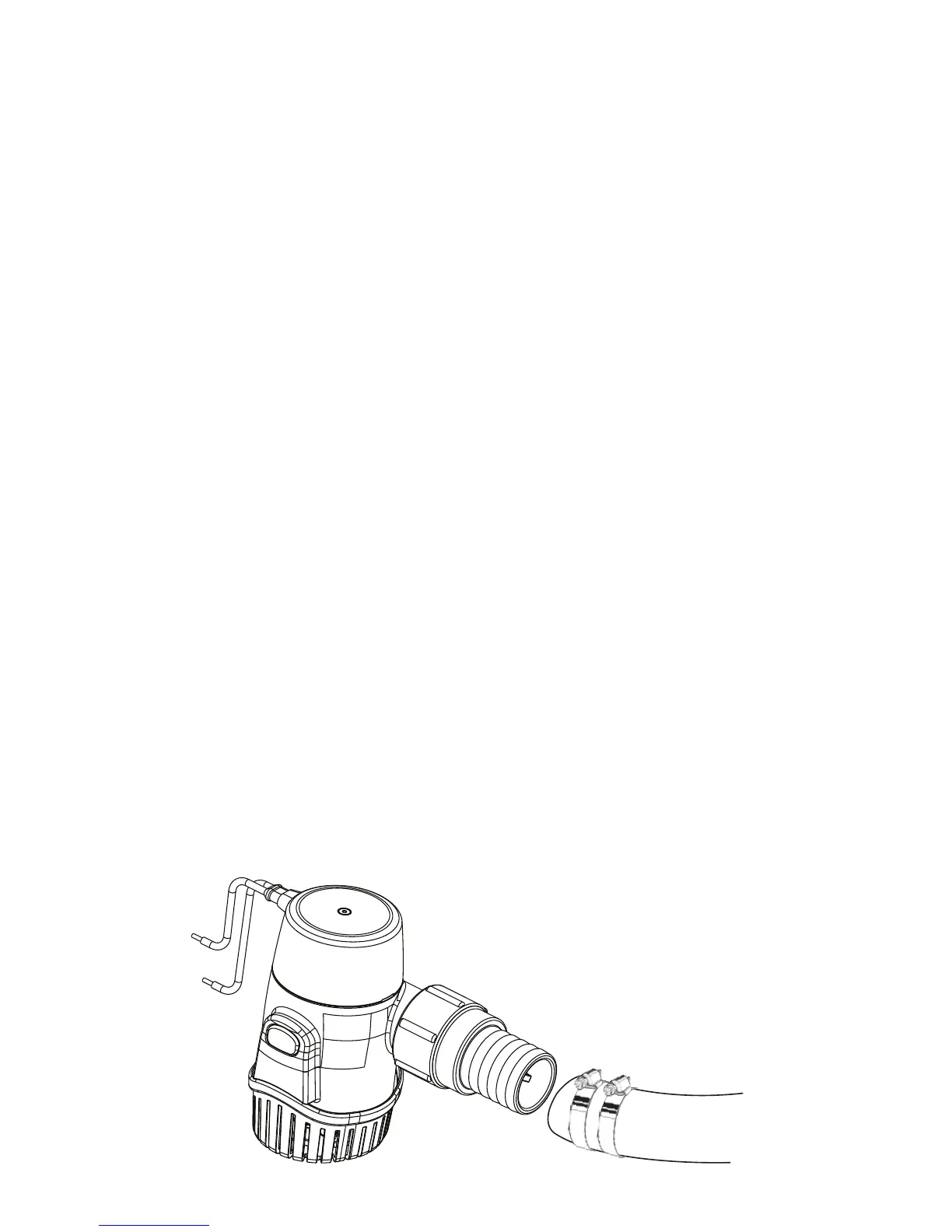

Procedimiento recomendado: utilice
los bridas de acero inoxidable para
unir la manguera con el conector.
