10
UTILISATION
UTILISATION DES RAILS D’EXTENSION

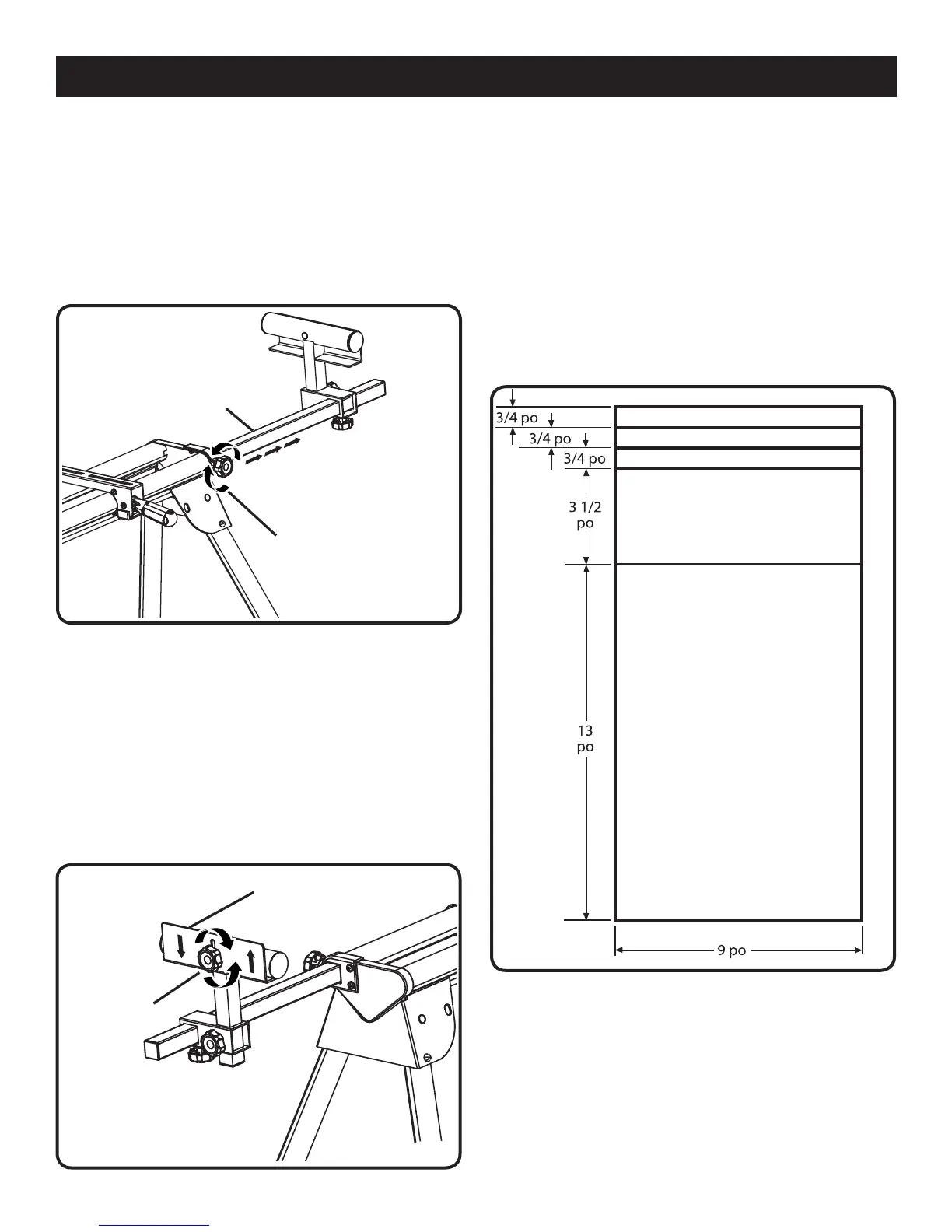

Voir la figure 10.
Utiliser les rails d’extension pour le travail sur les pièces de
grande taille.
Extension des rails :
Desserrer le bouton de réglage d’extension.
Étendre le rail à la position désirée.
Resserrer le bouton de réglage d’extension.
Fig. 10
UTILISATION DES BUTÉES
Voir la figure 11.
Relever les butées pour effectuer des coupes répétitives à
la même dimension. Pour ne pas courir un plus grand risque
de grippage ou de pincement, ne pas utiliser les deux butées
en même temps.
Pour relever les butées :
Desserrer le bouton de réglage de butée.
Élever la butée à la position désirée.
Resserrer le bouton de réglage de butée.
BOUTON DE
RÉGLAGE
D’EXTENSION
RAIL
D’EXTENSION
BUTÉE
BOUTON DE
RÉGLAGE DE
BUTÉE
Fig. 11
CONSTRUCTION ET INSTALLATION D’UNE
ÉTAGÈRE
Voir les figures 12 à 14.
Pour construire une étagère pour le stand, procéder comme
suit :
Matériaux et outils nécessaires :
Planche de contre-plaqué de 23 x 51 cm (9 x 20 po) de
19 mm (3/4 po) d’épaisseur
8 vis à bois de 32 mm (1 1/4 po)
Perceuse et foret pour pratiquer et noyer les trous de vis
Construction de l’étagère
Effectuer les coupes comme le montre le schéma
ci-dessous.
Fig. 12
Couper les extrémités des trois pièces de 19 mm (3/4 po)
de façon à obtenir deux pièces de 15,2 cm (6 po) et une
de 19 cm (7 1/2 po) de long.
Aligner les deux pièces de contre-plaqué de 19 mm x
15,2 cm (3/4 x 6 po) sur les côtés gauche et droit de la
base de 22,86 x 33 cm (9 x 13 po) en s’assurant que les
bords avant sont de niveau.
Percer et noyer les trous de vis dans chacune des pièces
longues, comme illustré à la figure 10 et installer les
vis.
