REMARQUE : Placer les vis à au moins 5 cm (2 po) des
coins inférieurs de l’ensemble.
Insérer la planche de 19 mm x 19 cm (3/4 x 7 1/2 po)
à l’horizontale, entre les pièces de 15,24 cm (6 po) en
s’assurant que le côté long est au ras de la base.
Percer et noyer deux trous, puis installer les vis.
REMARQUE : Au besoin, les coins de l’étagère peuvent
maintenant être biseautés, pour éliminer les angles vifs.
Placer la pièce de contre-plaqué de 8,9 x 22,86 cm (3 1/2
x 9 po) à l’horizontale, entre les deux pièces verticales.
Vérifier que les bords gauche et droit sont au ras des
côtés de la base.
Percer et noyer deux trous au centre de la pièce, comme
illustré.
Installation de l’étagère :
Retirer la planche de 8,9 x 22,86 cm (3 1/2 x 9 po) et
insérer l’étagère entre les rails supérieur et inférieur du
stand, de manière à ce que les pièces verticales touchent
le rail avant.
Installer la planche de 8,9 x 22,86 cm (3 1/2 x 9 po) entre
les rails avant et arrière du stand. Réaligner les trous de
la pièce supérieure sur ceux de la base de l’étagère.
Installer les vis dans les trous pour assujettir l’étagère.

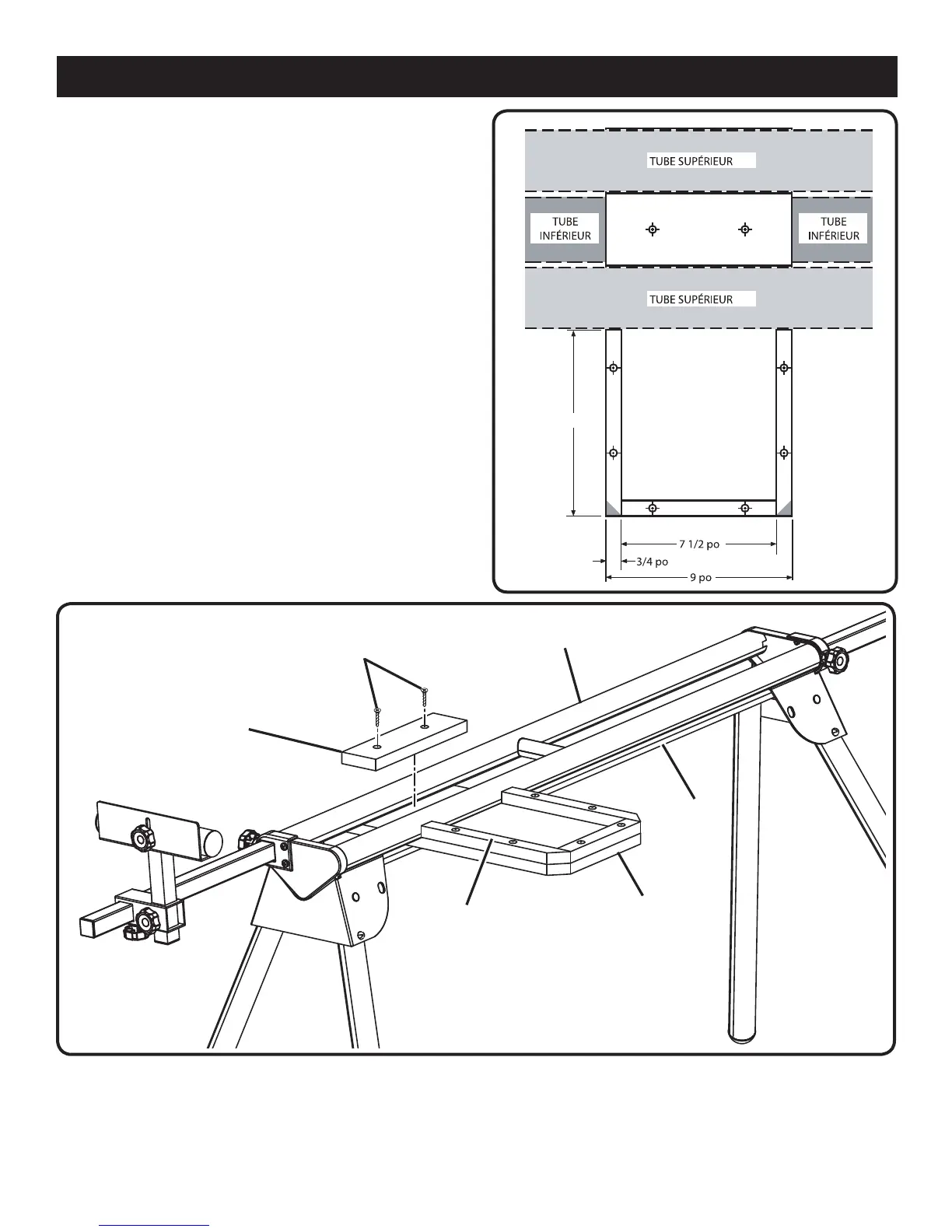

Fig. 14
PLANCHE DE
8,9 X 22,86 cm
(3 1/2 X 9 po)
VIS À BOIS DE
1 3/4 po
PIèCE
VERTICALE
RAIL ARRIèRE
RAIL AVANT
BASE DE
L’ÉTAGèRE
Fig. 13
UTILISATION
