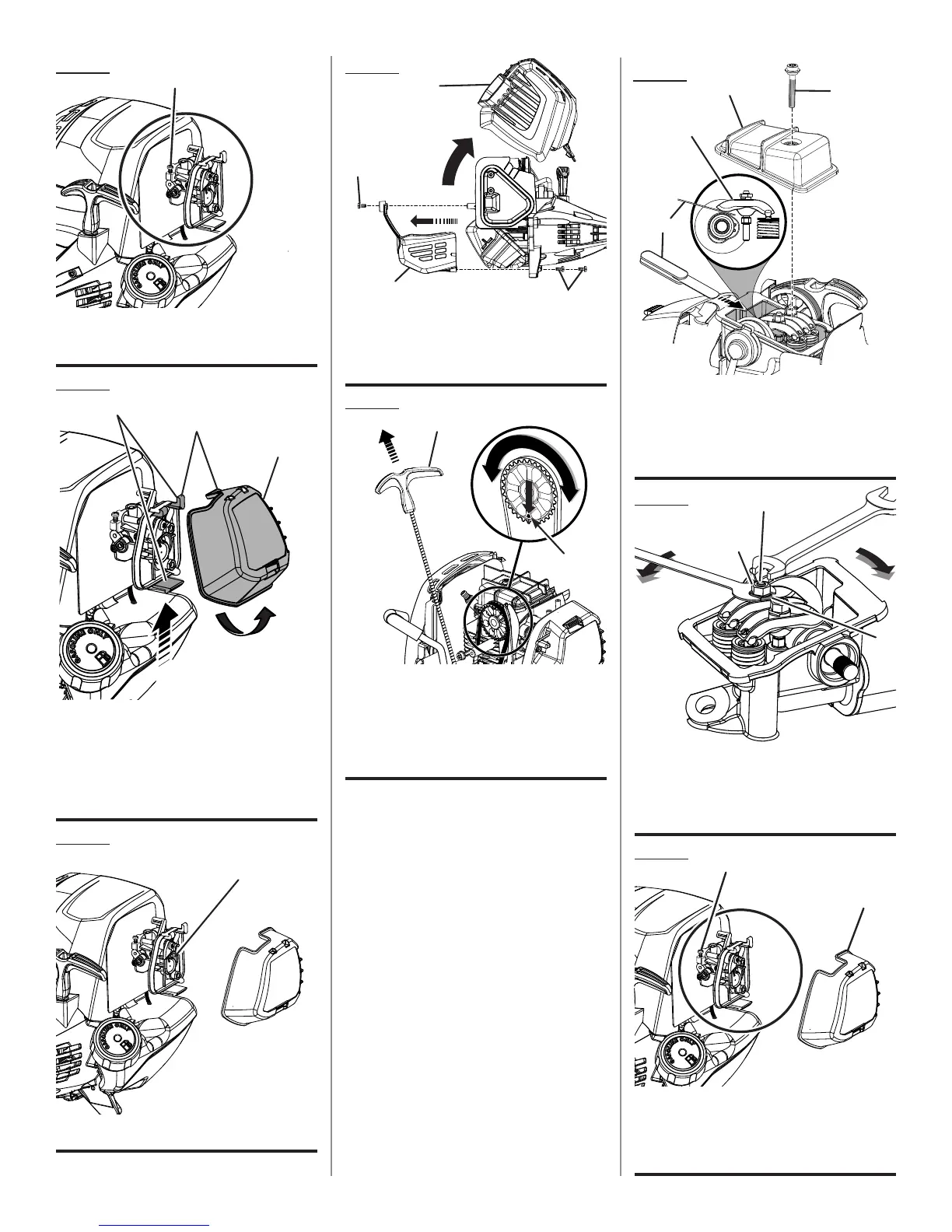

Ryobi C430 RY34421 - Maintenance

v
A - Idle speed screw (vis de ralenti, tornillo de
ajuste de la velocidad en vacío)
Fig. 23
A - Latch (loquet, pestillo)
B - Air filter cover (couvercle du filtre à air, tapa
del filtro de aire)
C - Pull and lift cover to open (tirer sur le
couvercle pour l’ouvrir, tire de la tapa para
abrirla)
Fig. 24
A - Filter screen (filtre écran, filtro pantalla)
Fig. 25
A - Idle speed screw (vis de ralenti, tornillo de
ajuste de la velocidad en vacío)
B - Air filter cover (couvercle du filtre à air, tapa
del filtro de aire)
Fig. 30
A
A
B
C
A
A
B
Fig. 26
A
A - Starter grip and rope (poignée et cordon du
lanceur, mango y cuerda del arrancador)
B - Deep hole in camshaft gear (Trou profond
situé dans l’engrenage de l’arbre à cames
Orificio profundo en el engranaje del árbol
de levas)
Fig. 28
A
A - Feeler gauge (jauge d’épaisseur, calibrador
de separaciones)
B - Rocker arm (culbuteur, balancín)
C - Rocker arm cover (cache -culasse, tapa del
balancín)
D - Screw (vis, tornillo)
B
Fig. 29
A - Retaining nut (écrou de retenue, tuerca de
retencion)
B - Adjusting nut (écrou de réglage, tuerca de
ajuste)
C - Stud (goujon, elemento estructural)
B
A
B
A - Screw (vis, tornillo)
B - Top engine cover (couvercle moteur
supérieur, cubierta superior del motor)
C - Bottom cover (couvercle inférieure, cubierta
inferior)
Fig. 27
A
B
A
C
C
D
A
C
