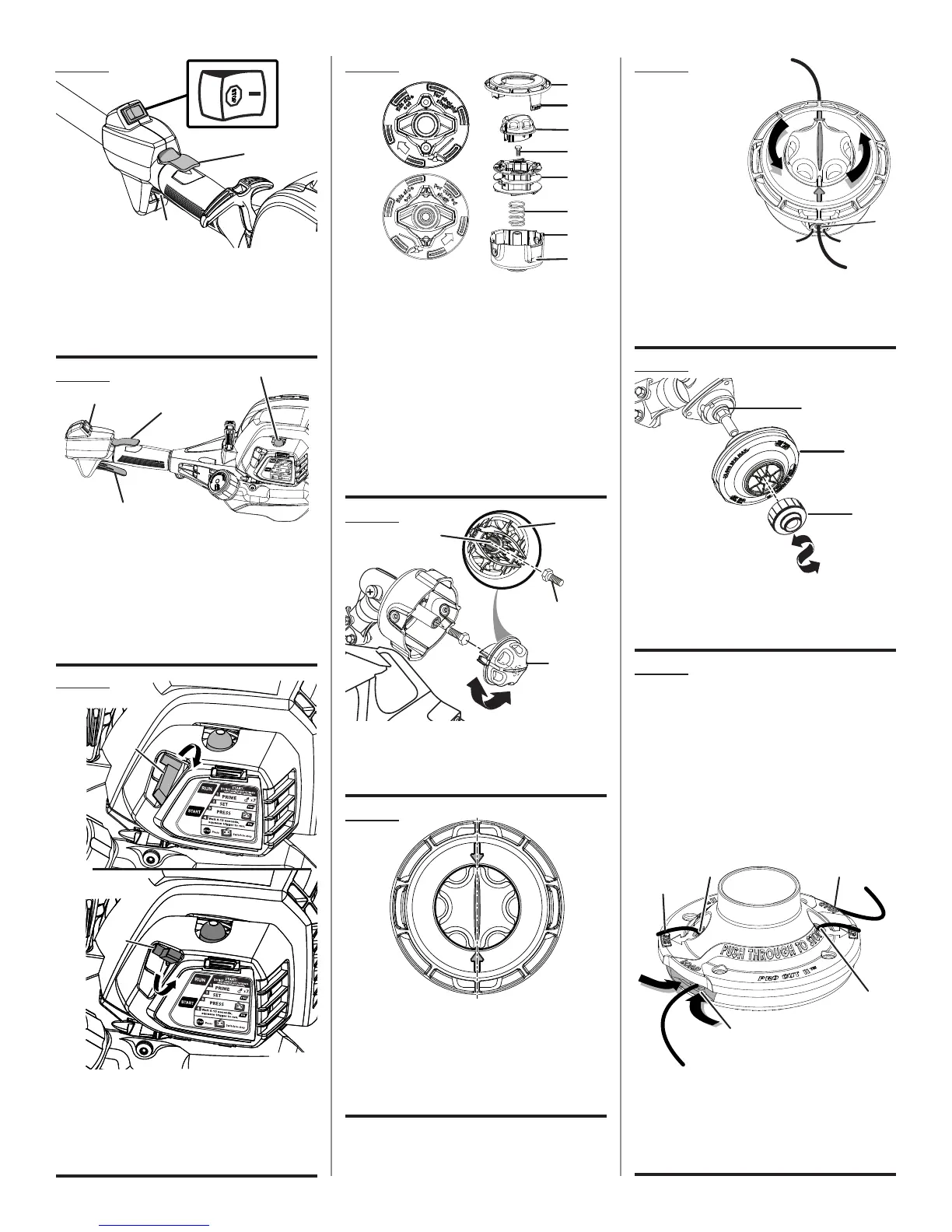

A - Ignition switch (commutateur d’allumage,
interruptor de encendido)
B - Trigger lock (verrouillage de gâchette,
seguro del gatillo)
C - Throttle trigger (gâchette d’accélérateur,
gatillo del acelerador)
Fig. 13
A - Ignition switch (commutateur d’allumage,
interruptor de encendido)
B - Trigger lock (verrouillage de gâchette,
seguro del gatillo)
C - Primer bulb (poire d’amorçage, bomba
de cebado)
D - Throttle trigger (gâchette d’accélérateur,
gatillo del acelerador)
Fig. 14
A - Start position (position de démarrage ,
posición de arranque)
B - Start lever (palanca de arranque, levier de
volet de départ)
C - Run position (position de marche , posición
de marcha)
Fig. 15
A - Straight shaft (arbre droit, conjunto del eje
recto)
B - Curved shaft (arbre courbe, conjunto del eje
curvo)
C - Cover (couvercle, tapadora)
D - Latches (loquets, broches)
E - Knob (bouton, perilla)
F - Hex bolt (boulon hex., perno hex.)
G - Spool (bobine, carrete)
H - Spring (ressort, resorte)
I - String head (tête de coupe, cabezal del hilo)
J - Latch opening (ouverture des loquets,
abertura para pestillos)
Fig. 16
A - Hex-shaped opening (ouverture hexagonale,
abertura con forma hexagonal)
B - Knob (bouton, perilla)
C - Hex bolt (boulon hex., perno hex.)
Fig. 17
Fig. 18
A
B
C
A
B
C
D
A
B
C
B
A
B
C
D
E
F
G
H
I
J
Fig. 12
A
B
C
B
ALIGN LINE ON KNOB WITH ARROWS
PLACER LA LIGNE SUR LE BOUTON
VIS À VIS DES FLÈCHES
ALINEE LA LÍNEA DE LA PERILLA
CON LAS FLECHAS
INSERT LINE TO
CENTER AND
ROTATE KNOB
TO WIND
INSÉRER LE FIL
DE MANIÈRE À
CE QU’IL SOIT
CENTRÉ ET
TOURNER LE
BOUTON AFIN
DE BOBINER
LE FIL
INTRODUZCA EL HILO HASTA EL CENTRO Y
GIRE LA PERILLA PARA ENROLLARLO
A - Eyelet (oeillet, ojillo)
A
Fig. 19
A - Drive shaft (Arbre moteur, Eje de impulsión)
B - String head (tête de coupe, cabezal del hilo)
C - Spool retainer (retenue de bobine, retén del
carrete)
A
B
C
A - Pull line from holes to remove (tirer les fils
hors des trous afin de les retirer, tire de los
hilos para retirarlos a través de los orificios)
B - Hole (trou, agujero)
C - Slot (fente, ranura)
Fig. 20
INSERT LINE THROUGH SLOTS UNTIL
APPROX. 1 in. PROTRUDES FROM HOLES
INSÉRER LES FILS DANS LES FENTES
DE MANIÈRE À LES FAIRE DÉPASSER
D’ENVIRON 25,4 mm (1 po)
INTRODUZCA LOS HILOS A TRAVÉS
DE LAS RANURAS HASTA QUE
SOBRESALGAN APROXIMADAMENTE
25,4 mm (1 pulg.) DE LOS ORIFICIOS
A
B
CB
C
