Ryobi CSB123 - BLADE ATTACHMENT AND REMOVAL

9
CARACTÉRISTIQUES
FICHE TECHNIQUE
Diamètre de la lame............................... 184 mm (7-1/4 po)
Alésage ........................................................16 mm (5/8 po)
Profondeur de coupe à 0º ....................... 60 mm (2-3/8 po)
Profondeur de coupe à 45º ................. 46 mm (1-13/16 po)
Profondeur de coupe à 51.5º .................. 41 mm (1-5/8 po)
Vitesse à vide ..........................................4 600 r/min (RPM)
Alimentation.................. 120 V, c.a. seulement, 60 Hz, 12 A
Poids net ..................................................... 4,3 kg (9,36 lb)

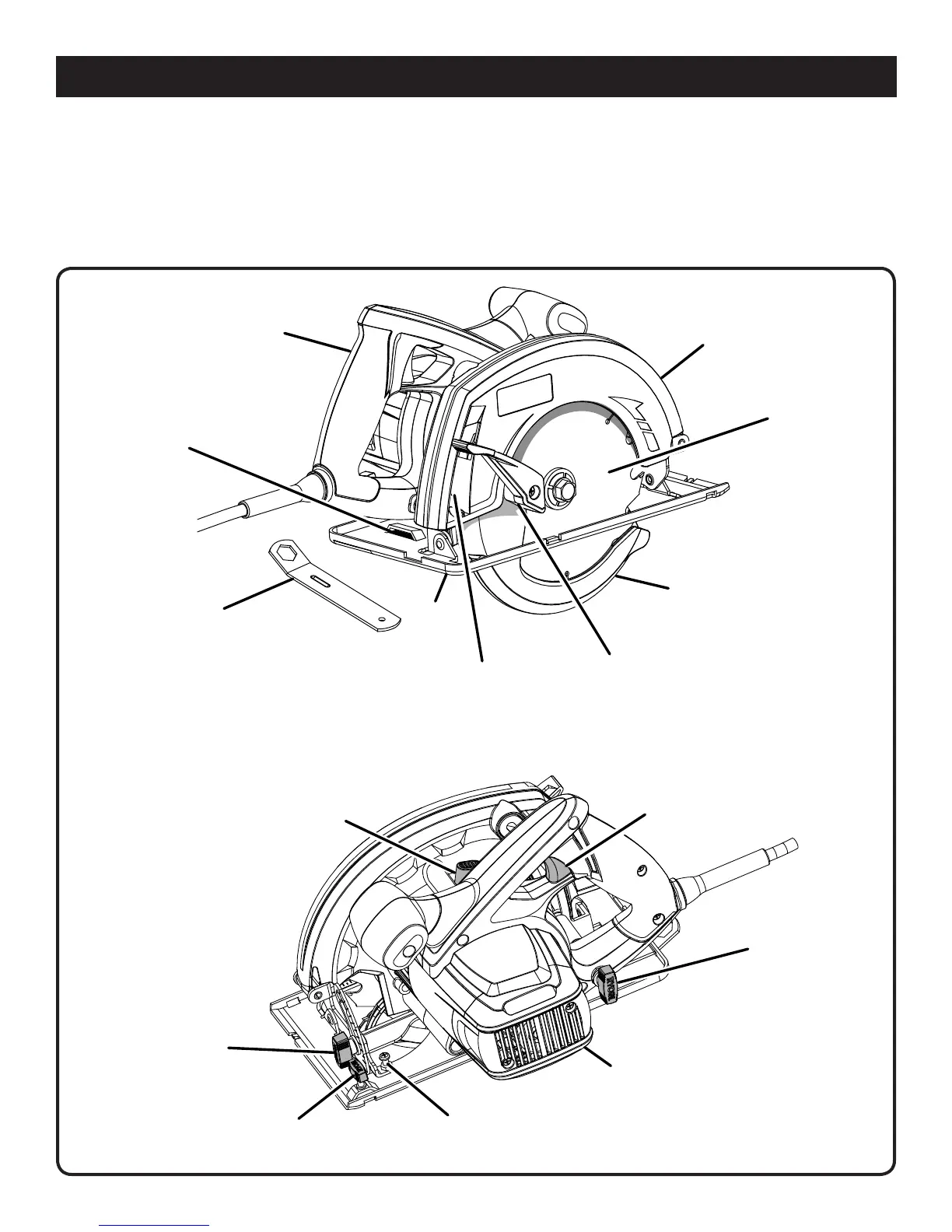

Fig. 1
BASE
LAME
cLé dE
LAME
POIGNéE
BOutON
dE réGLAGE dE
LA PrOfuNdEur
BOutON dE
réGLAGE dE BISEAu
cOMMutAtEur
POIGNéE dE
PrOtEctION dE LAME
INférIEurE
PrOtEctION dE
LAME SuPérIEurE
BOutON dE BLOcAGE
dE BrOcHE
PrOtEctION dE
LAME INférIEurE
LOGEMENt dE
cLé dE LAME
BOÎtIEr du
MOtEur
éjEctEur
dE ScIurE
BOutON dE
GuIdE dE cHANt
vIS d’Arrêt
dE réGLAGE
dE BISEAu
