Ryobi CSB133L Manual Del Operador

20
FUNCIONAMIENTO
TOPE DE BISEL DE 0°
Vea la figura 23.
Su sierra tiene un tope de bisel de 0° que ha sido ajustado
en la fábrica para asegurar un ángulo de 0° de la hoja de su
sierra cuando se hacen cortes de 90°. Sin embargo, puede
producirse desalineamiento durante el embarque.
Verificacion del tope de bisel de 0°:
 Desconecte la sierra.
 Coloque la sierra al revés en un banco de trabajo.
 Usando una escuadra de combinación, revise la
perpendicularidad de la hoja de la sierra en relación con
la base de la sierra.
Ajuste del tope de bisel de 0°:
 Desconecte la sierra.
 Afloje la perilla de ajuste de bisel.
 Afloje la tuerca hexagonal que sujeta el tornillo de
ajuste.
 Gire el tornillo y ajuste la base hasta que quede
perpendicular a la hoja de la sierra.
 Apriete firmemente la tuerca hexagonal y la perilla de
ajuste de bisel.
ADVERTENCIA:
Si se intenta hacer un corte en bisel sin que la perilla
de ajuste de bisel esté firmemente apretada se puede
producir una lesión grave.

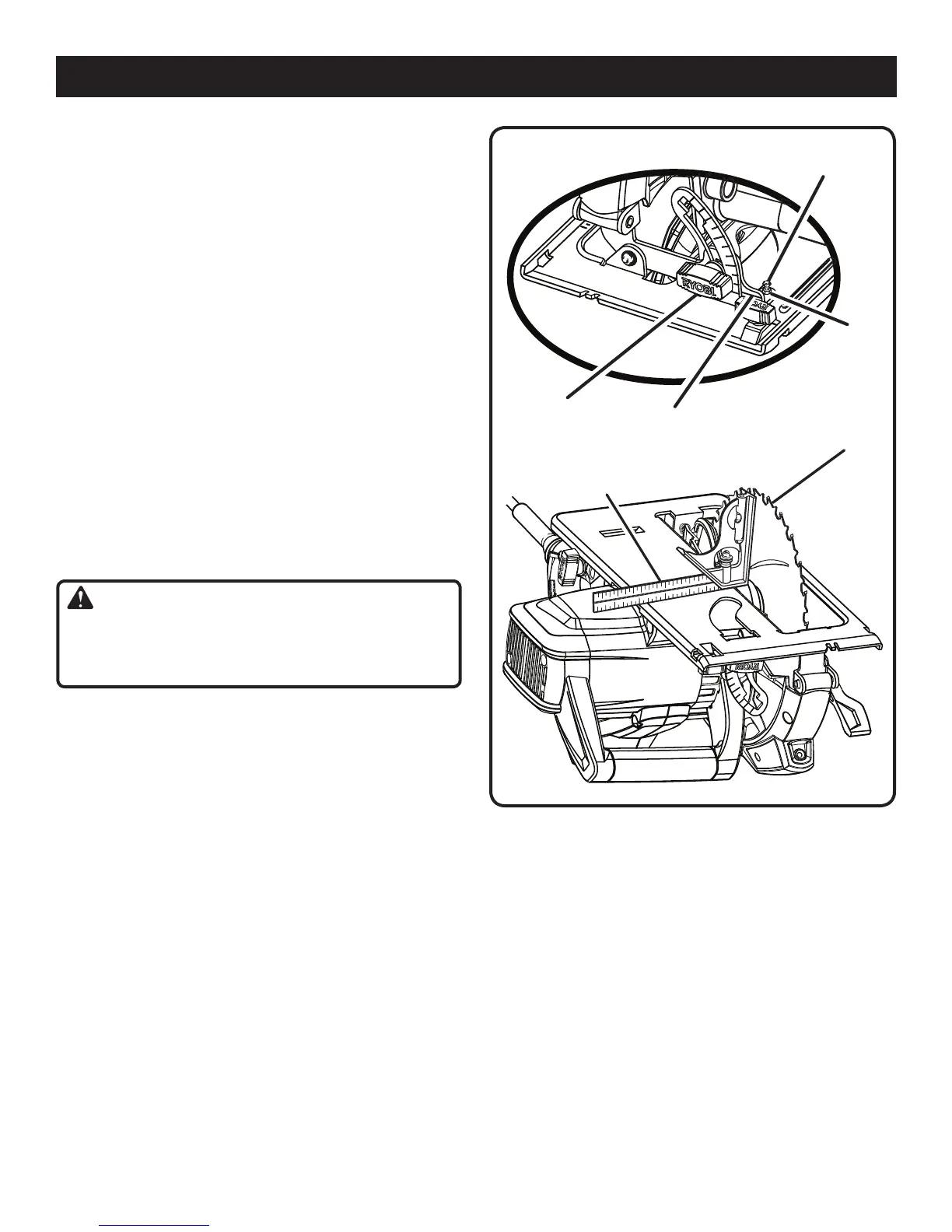

Fig. 23
51.5
15
30
45
PERILLA DE
AJUSTE DE
BISEL
ESCUADRA DE
COMBINACIÓN
TUERCA
HExAGONAL
TORNILLO DE
AJUSTE
TOPE DE BISEL A 0°
HOJA
