REBORDE
BOQUILLA
AGUJERO
GUIA
PARA EL
POLVO
FUNCIONAMIENTO

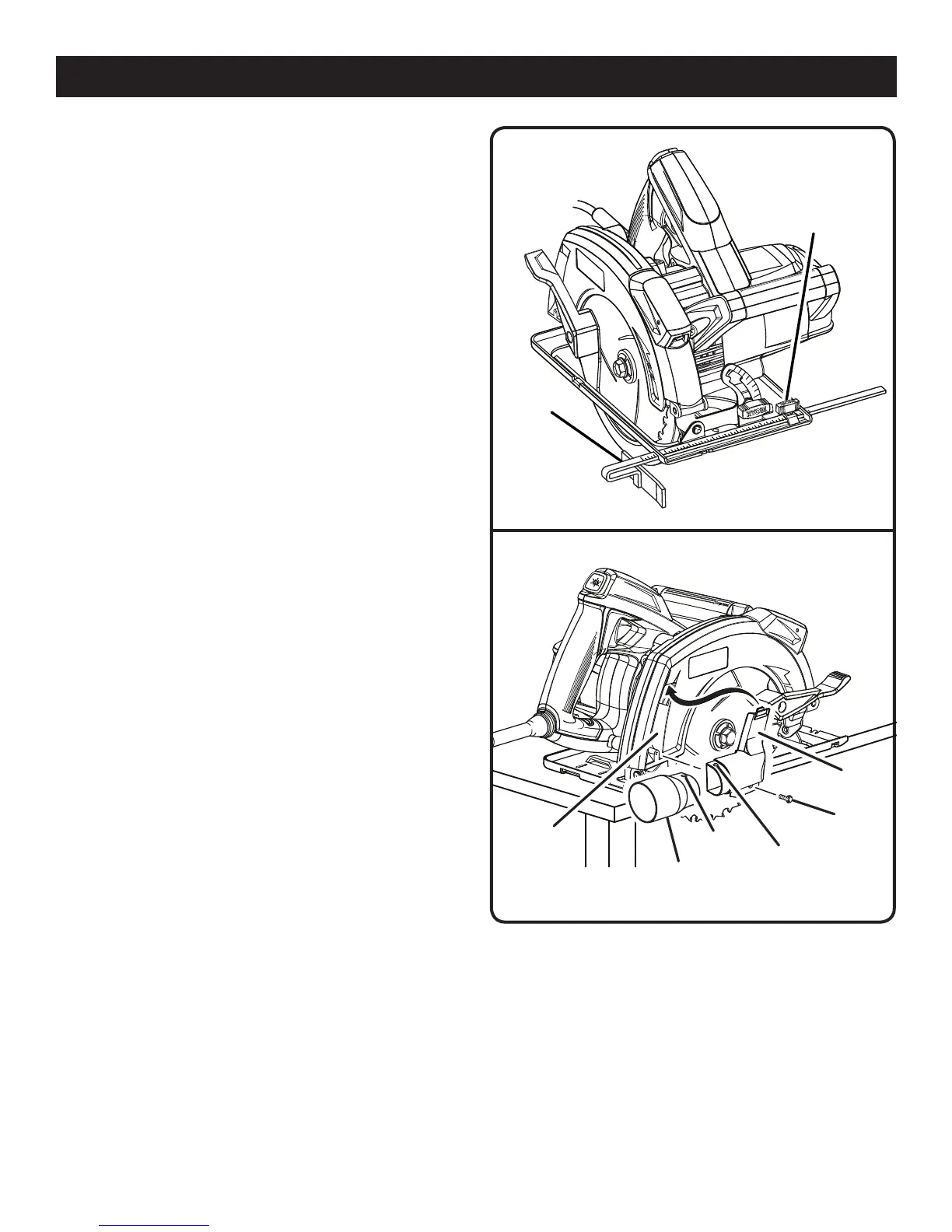

GUÍA DE BORDES OPCIONAL
Vea la figura 24.
Use la guía de bordes opcional provista, Pieza No. 969862009
cuando haga cortes largos o anchos con su sierra.
Instalacion de la guía de bordes:
 Desconecte la sierra.
 Coloque la guía de bordes a través de los orificios en la
base de la sierra como se muestra en la figura.
 Ajuste la guía de bordes al ancho que sea necesario para
el corte.
 Apriete firmemente la perilla de la guía de bordes.
Como usar la guía de bordes:
 Asegure la pieza de trabajo.
 Coloque la cara de la guía de bordes firmemente contra
el borde de la pieza de trabajo.
 Guíe la sierra a lo largo del borde para lograr un corte al
hilo derecho.
NOTA: El borde de guía del trabajo debe estar derecho
para que su corte quede derecho. Tenga cuidado para
evitar que la hoja se quede atascada en el corte.
JUEGO DE BOQUILLA PARA EL POLVO
OPCIONAL
Vea la figura 25.
El juego de boquilla, artículo No. 200673001, calza sobre la
guía para el polvo que está ubicada en el protector superior
de la hoja. La boquilla se instala en el adaptador.
NOTA: Si usa la boquilla, usted siempre debe conectarla a
una manguera de aspiradora estándar.
Instalacion del juego de boquilla para el polvo:
 Desconecte la sierra.
 Levante la protector inferior de la hoja.
 Dirija el adaptador de modo que calce en la abertura de
la guía para el polvo en el protector superior de la hoja.
 Asegure el adaptador con el tornillo provisto.
 Cuando use una aspiradora, alinee el agujero situado
en la boquilla con el reborde del adaptador y coloque a
presión en su lugar.
TORNILLO
Fig. 25
Fig. 24
45
51.5
30
15
PERILLA DE
LA GUÍA DE
BORDES
GUÍA DE
BORDES
ADAPTADOR
