17
30
15
UTILISATION

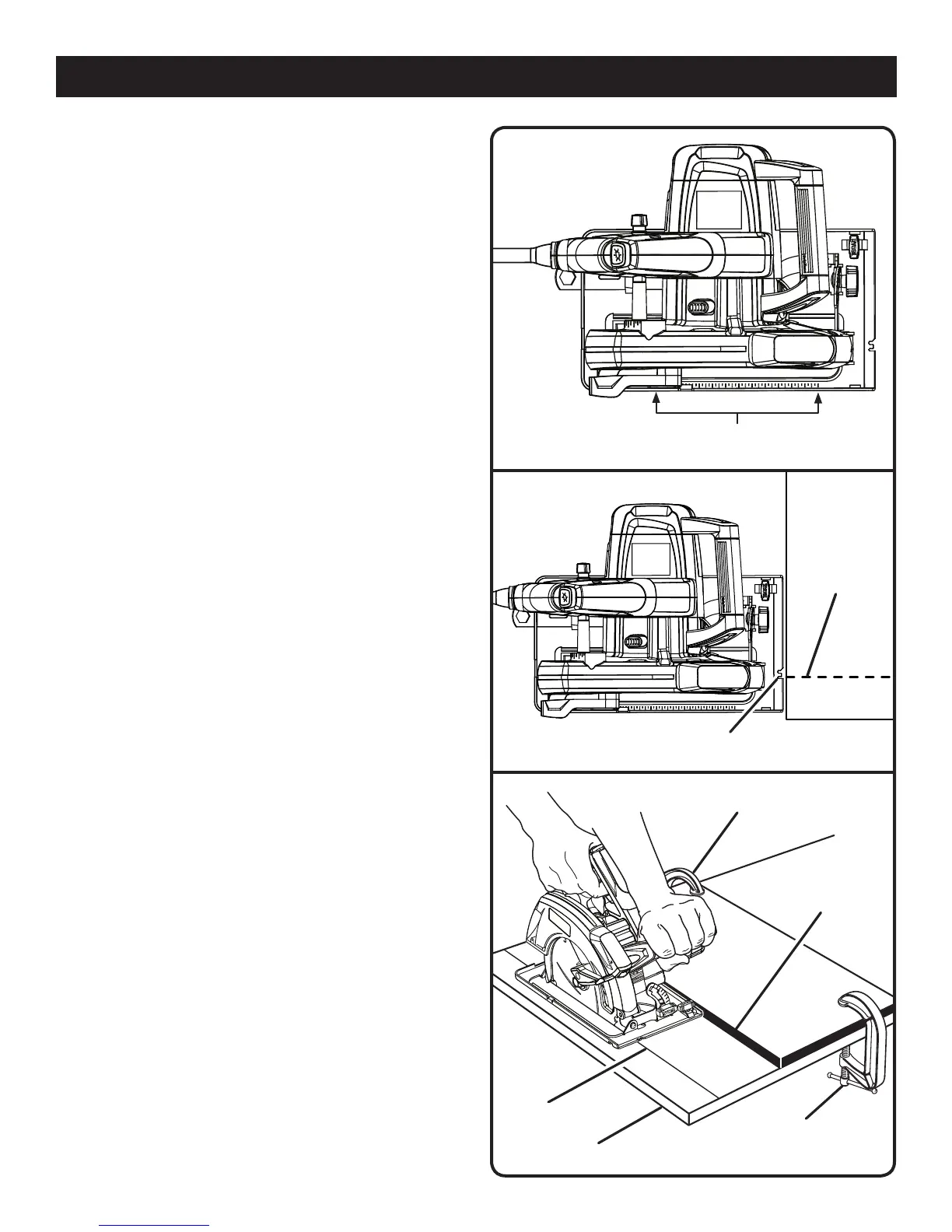

ÉCHELLE DE LONGUEUR DE COUPE
Voir figure 16.
Une échelle de longueur de coupe est prévue sur la semelle de
votre scie. Elle est parallèle à la lame de celle-ci et peut servir
à mesurer la distance sur laquelle la lame scie la pièce.
NOTE : La longueur maximale mesurable de coupe est six
pouces. D’autre part, celle-ci n’est précise que lorsque la
profondeur de coupe est réglée à la valeur maximale.
COUPE TRANSVERSALE ET EN LONG
Voir les figures 17 et 18.
Pour effectuer une coupe transversale ou en long, aligner
l’encoche extérieure de la base du guide de lame sur le trait
de coupe, comme illustré.
Différentes lames étant d’épaisseurs différentes, toujours
effectuer un essai sur une chute, afin de déterminer le
déport du guide avant de commencer, pour obtenir une
coupe précise.
NOTE : La distance séparant la ligne de coupe du guide est
la distance sur laquelle le guide doit être déplacé.
COUPE EN LONG SANS GUIDE DE CHANT
Voir la figure 18.
Utiliser un guide pour effectuer les coupes de grande largeur
ou longueur.
NOTE : Vous pouvez aussi utiliser le guide de coupe parallèle
qui est fourni avec votre scie. Voir chapitre GUIDE DE CHANT
FACULTATIF, plus loin dans ce manuel.
Immobiliser la pièce à travailler.
Assujettir une pièce rectiligne sur la pièce à couper, au
moyen de serre-joints.
Suivre le guide pour assurer une coupe rectiligne.
NOTE : Ne pas bloquer la lame dans le trait de scie.
échELLE dE
LongUEUR dE coUPE
PiècE
0
1
2
3
Fig. 16
vUE SUPéRiEURE dE SciE
Fig. 17
Fig. 18
LignE dE
coUPE
EncochE gUidE
dE LAME
SERRE-joint
SERRE-joint
LignE dE
coUPE
chAnt dRoit
