AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché et que son commutateur est en position d’ARRÊT.
Le non respect de cet avertissement pourrait entraîner des
blessures graves.
AVERTISSEMENT :
NE PAS pointer le laser sur soi ou d’autres personnes. Un
laser de classe IIIa peut brûler la rétine et causer des lésions
oculaires graves.
AVERTISSEMENT :
L’usage de contrôles, de réglages ou de procédures ne
figurant pas dans ce manuel peut entraîner l’exposition à des
rayonnements dangereux.
RÉGLAGE DE LASER

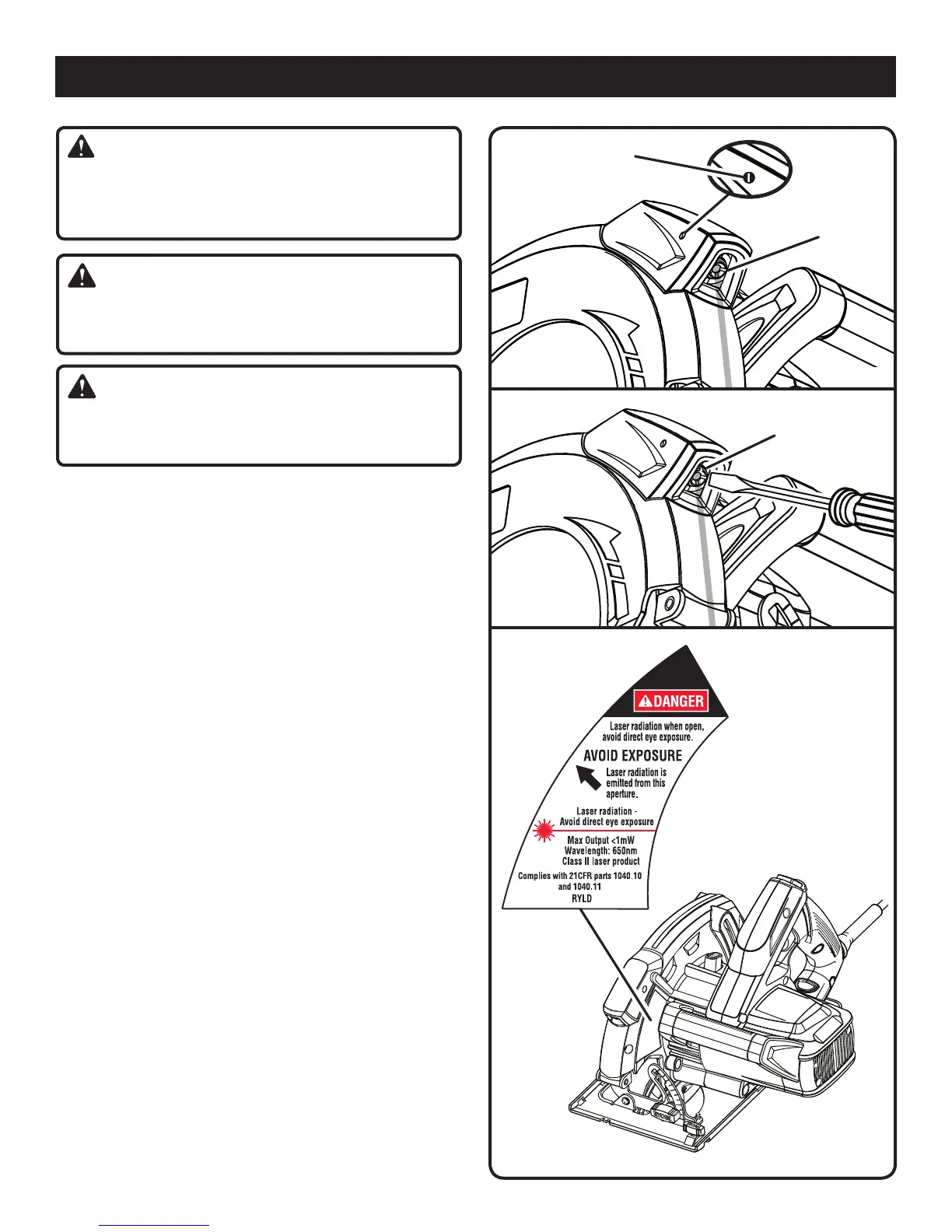

Voir les figures 26 à 28.
Deux vis de réglage arrière permettent de déplacer les faisceaux
laser vers la droite ou la gauche. Le laser arrière peut être réaligné
au moyen de la vis de réglage se trouvant à l’arrière de la garde
de lame supérieure. Le laser avant peut être réaligné au moyen de
la vis de réglage se trouvant en haut et à l’avant de la garde de
lame supérieure.
Les rayons laser peuvent également être réalignés en rotation en
tournant leurs barillets.
NOTE : Tracer une ligne de crayon sur une chute de bois, parallèle
au côté long de la base et servant de guide, pour faciliter le
processus de réglage.
Pour ajuster le laser latéralement :
 Retirer la lame.
 Brancher la scie.
 Allumer le laser.
 Poser le bord avant de la base sur une chute de bois.
 Régler la vis selon le besoin.
 Vérifier ll’alignement.
 Répéter l’opération selon le besoin, pour obtenir l’alignement
correct.
Pour régler le laser en rotation :
 Retirer la lame.
 Brancher la scie.
 Poser l’arrière de la base sur une chute de bois.
 Insérer la pointe d’un tournevis plat dans la fente du barillet du
laser.
 Allumer le laser.
NOTE : NE PAS regarder directement dans le faisceau laser.
 Tourner le barillet vers la droite ou la gauche, selon le besoin.
 Vérifier l’alignement.
 Répéter l’opération selon le besoin, pour obtenir l’alignement
correct du laser.
NOTE : Différentes lames étant de différentes épaisseurs, toujours
effectuer un essai sur une chute pour assurer la précision de la
coupe.
RÉGLAGES
Fig. 27
Fig. 28
Fig. 26
viS dE RégLAgE
BARRiLLEt
dU LASER
BARRiLLEt
dU LASER
15
30
51.5
45
