BUSE
goULottE
À PoUSSièRE
viS
AdAPtAtEUR
BoRd
RELEvé
tRoU
UTILISATION
GUIDE DE CHANT FACULTATIF

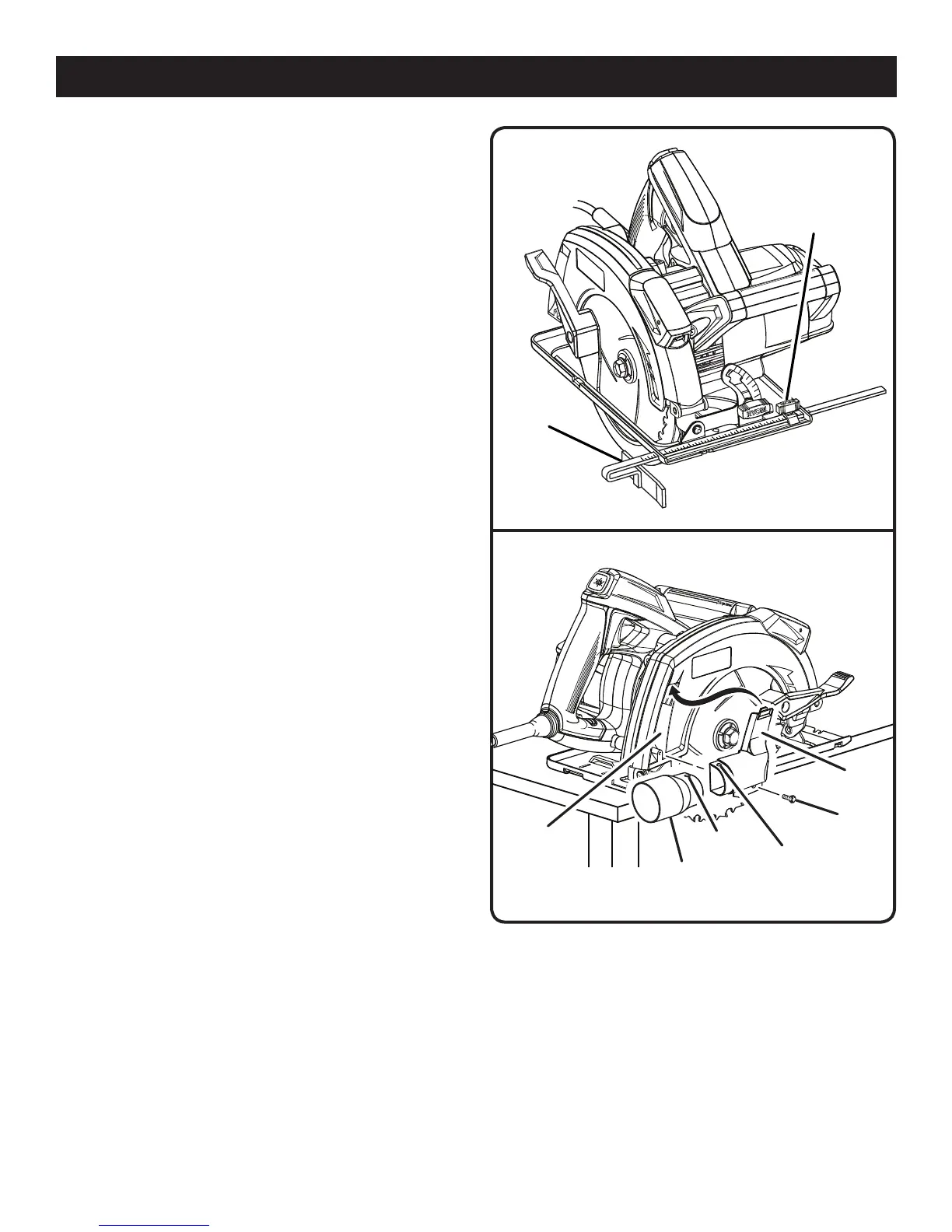

Voir figure 24.
Utilisez le guide de longitudinal facultatif, pièce n° 969862009,
pour effectuer des refentes très longues ou larges, avec
votre scie.
Pour monter le guide de chant :
Débrancher la scie.
Faites passer le guide de chant par les trous de la semelle
de la scie, comme l'illustre la figure.
Réglez le guide de chant selon la largeur de coupe désirée
pour la coupe.
Serrez bien le bouton de guide de chant.
Pour utiliser le guide de chant :
Fixez la pièce.
Maintenez fermement sa face contre le bord de la
pièce.
Guidez la scie le long du chant pour effectuer une coupe
droite.
NOTE: Pour que votre coupe soit droite, le bord de
guidage de la pièce doit être droit lui aussi. Faites
attention d’empêcher la lame de se coincer dans la
coupe.
ENSEMBLE DE BUSE À POUSSIÈRE
FACULTATIF
Voir figure 25.
Un ensemble de buse, pièce n° 200673001, s’installe sur la
goulotte à poussière située sur le protège-lame supérieur.
La buse se fixe à l’adaptateur.
NOTE : Si vous utilisez la buse, vous devez toujours la
connecter à un tuyau d’aspirateur standard.
Fixation de l’ensemble de buse à poussière :
Débrancher la scie.
Relevez le protège-lame inférieur.
Orientez l’adaptateur pour qu’il s’insère dans l’ouverture
de la goulotte à poussière du protège-lame supérieur.
 Fixez l’adaptateur à l’aide de la vis fournie.
 Lors de l’utilisation d’un tuyau d’aspirateur, alignez le
trou de la buse au bord relevé de l’adaptateur pour
l’emboîtement.
Fig. 25
Fig. 24
45
51.5
30
15
gUidE dE
chAnt
BoUton dE
gUidE dE
chAnt
