Ryobi CSB134L - Page 48

18
A - Index point (point d’indexation, punto de
índice)
B - Depth of cut scale (échelle de profondeur de
coupe, escala de profundidad de corte)
C - Depth lock lever (levier de verrouillage de
la profondeur, palanca de fijación de la
profundidad)

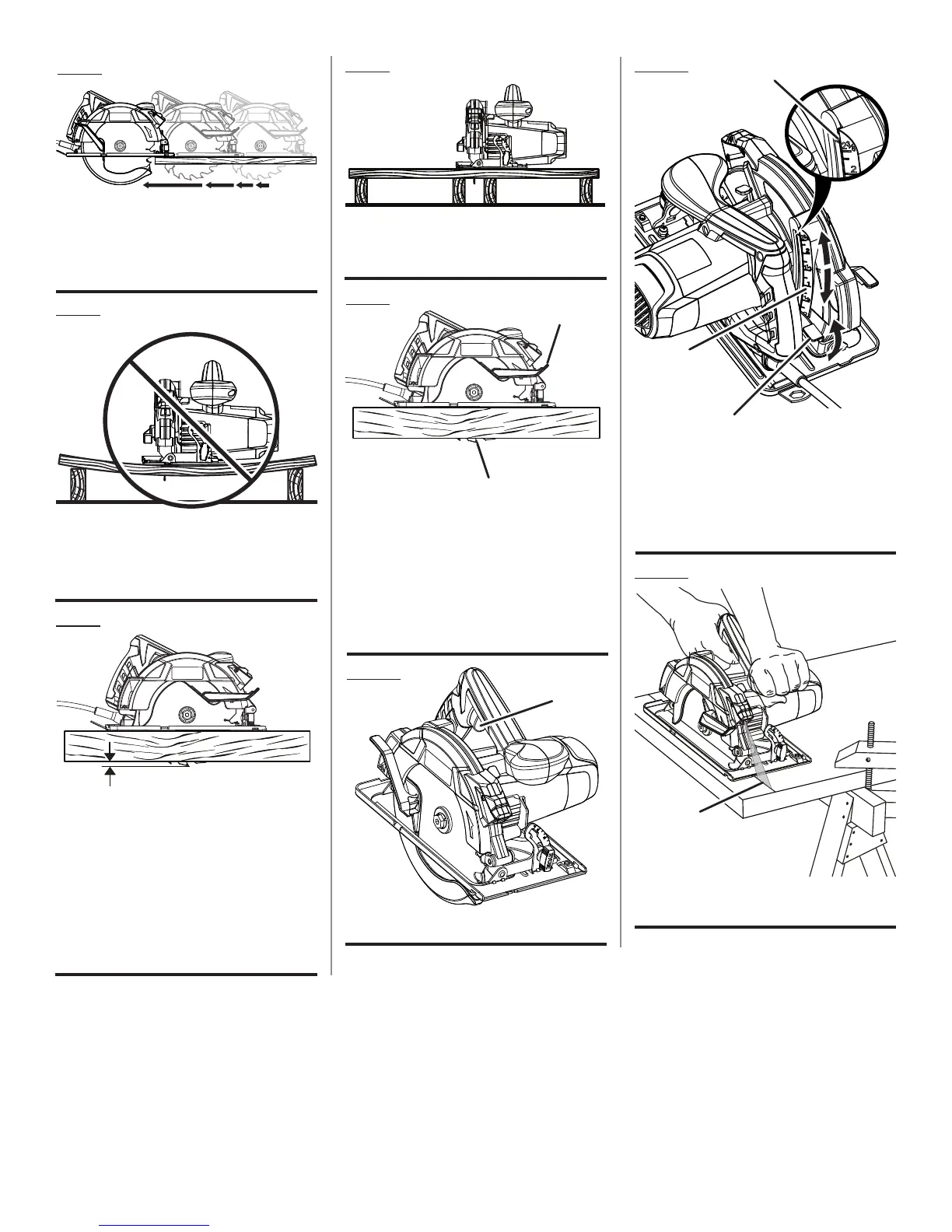

KICKBACK - BLADE SET TOO DEEP /
REBOND - PROFONDEUR DE COUPE
EXCESSIVE / CONTRAGOLPE - LA HOJA
SE AJUSTÓ MUY PROFUNDA
INCORRECT SUPPORT / SUPPORT
INCORRECT / SOPORTE
INCORRECTO
A - Correct blade depth setting = less than a full
tooth of the blade teeth should be visible
below the workpiece. (Réglage de profondeur
de coupe correct = Sous la pièce à travailler
on devrait pouvoir distinguer moins d’une
dent entière parmi celles de la lame. Ajuste
correcto de la profundidad de la hoja = Abajo
de la pieza de trabajo debe quedar visible
menos de un diente completo de la hoja.)
Fig. 5
Fig. 6
Fig. 7
CORRECT SUPPORT / SUPPORT
CORRECT / SOPORTE CORRECTO
A
Fig. 8
Fig. 9
A
A - Lower blade guard is in up position when
making a cut (pendant la coupe, la protection
de lame inférieur est relevée; la protección
inferior de la hoja está en la posición elevada
al efectuarse cortes)
B - Blade exposed on underside of workpiece
(lame dépassant au-dessous de la pièce,
porción expuesta de la hoja bajo la pieza de
trabajo)
Fig. 10
A
C
B
A
A - Switch (commutateur, interruptor)
Fig. 11
Fig. 12
B
A - Laser guide beam (faisceau du laser, rayo
láser)
A
