Ryobi D620H - Page 30

12

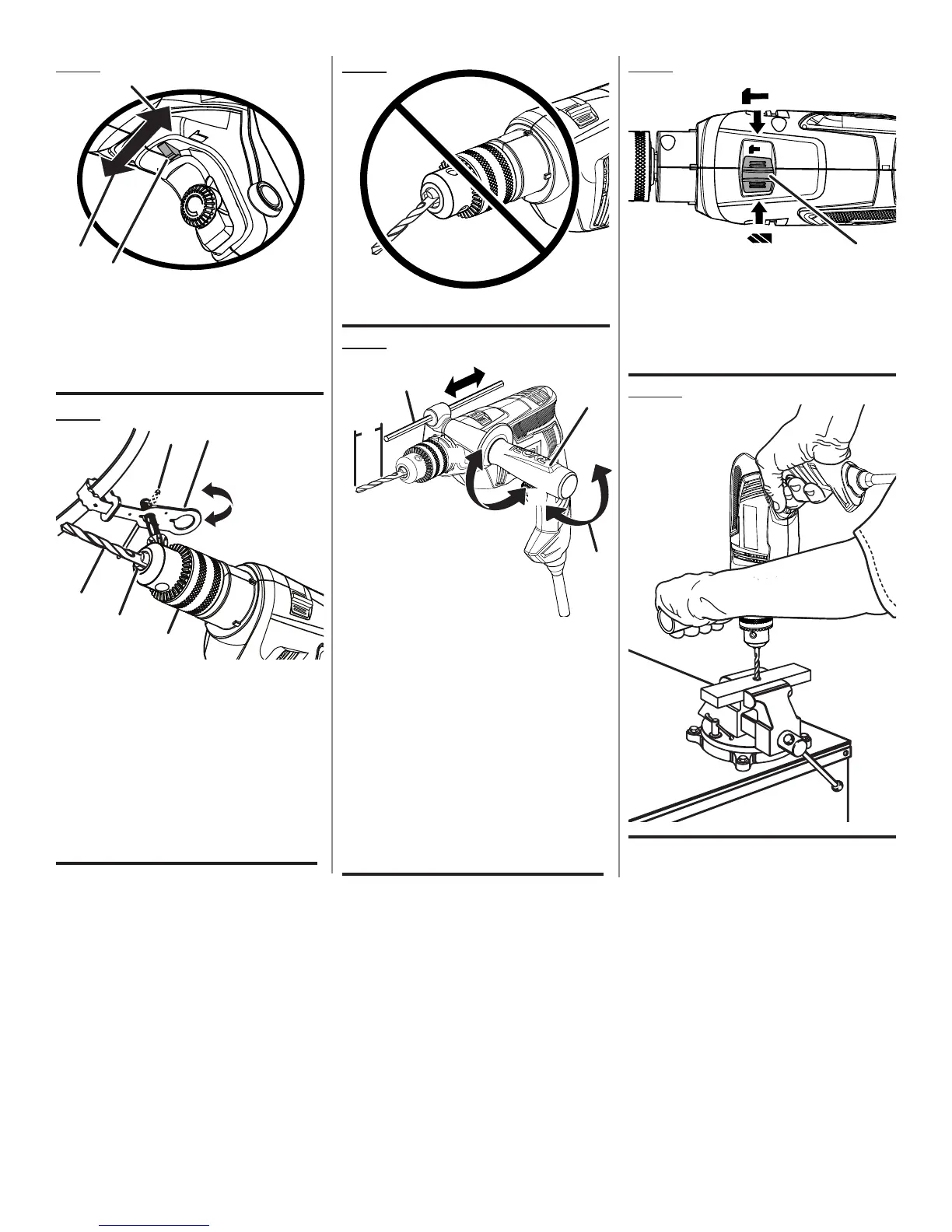

Fig. 9
A
C
B
A - Hammer mode (mode percussion, modo
percusión)
B - Drilling mode (mode perçage, modo taladro)
C - Drilling/hammer mode selector (sélecteur
de mode de perçage/percussion, selector de
taladro/percusión)
Fig. 10
WRONG / INCORRECT / FORMA INCORRECTA
Fig. 7
Fig. 8
A - Auxiliary handle assembly (poignée auxiliaire,
conjunto del mango auxiliar)
B - To tighten (pour serrer, para apretar)
C - To loosen (pour desserrer, para aflojar)
D - 360° rotation (rotation 360°, rotación 360°)
E - To increase drilling depth (pour augmenter la
profondeur de perçage, para aumentar la
profundidad de taladrado)
F - To decrease drilling depth (pour réduire
la profondeur de perçage, para disminuir
la profundidad de taladrado)
G - Depth stop rod (tige de butée de profondeur,
barra limitadora de profundidad)
H - Drilling depth (profoneur de perçage,
profundidad de taladrado)
A
E
F
G
D
C
B
H
E
B
F
C
D
G
A
Fig. 6
A - Chuck key strap (porte-clé du mandrin,
almacenamiento de la llave del portabrocas)
B - To tighten (pour serrer, para apretar)
C - To loosen (pour desserrer, para aflojar)
D - Chuck key (clé de mandrin, llave del
portabrocas)
E - Drill bit (embout, broca)
F - Chuck jaws (mors du mandrin, mordazas del
portabrocas)
G - Chuck (mandrin, portabrocas)
RIGHT / CORRECT / FORMA CORRECTA
Fig. 5
A - Direction of rotation selector (forward/reverse)
[sélecteur de sens de rotation (avant / arrière),
selector de sentido de rotación (adelante/
atrás)]
B - Forward (avant, adelante)
C - Reverse (arrière, atrás)
A
C
B
