11

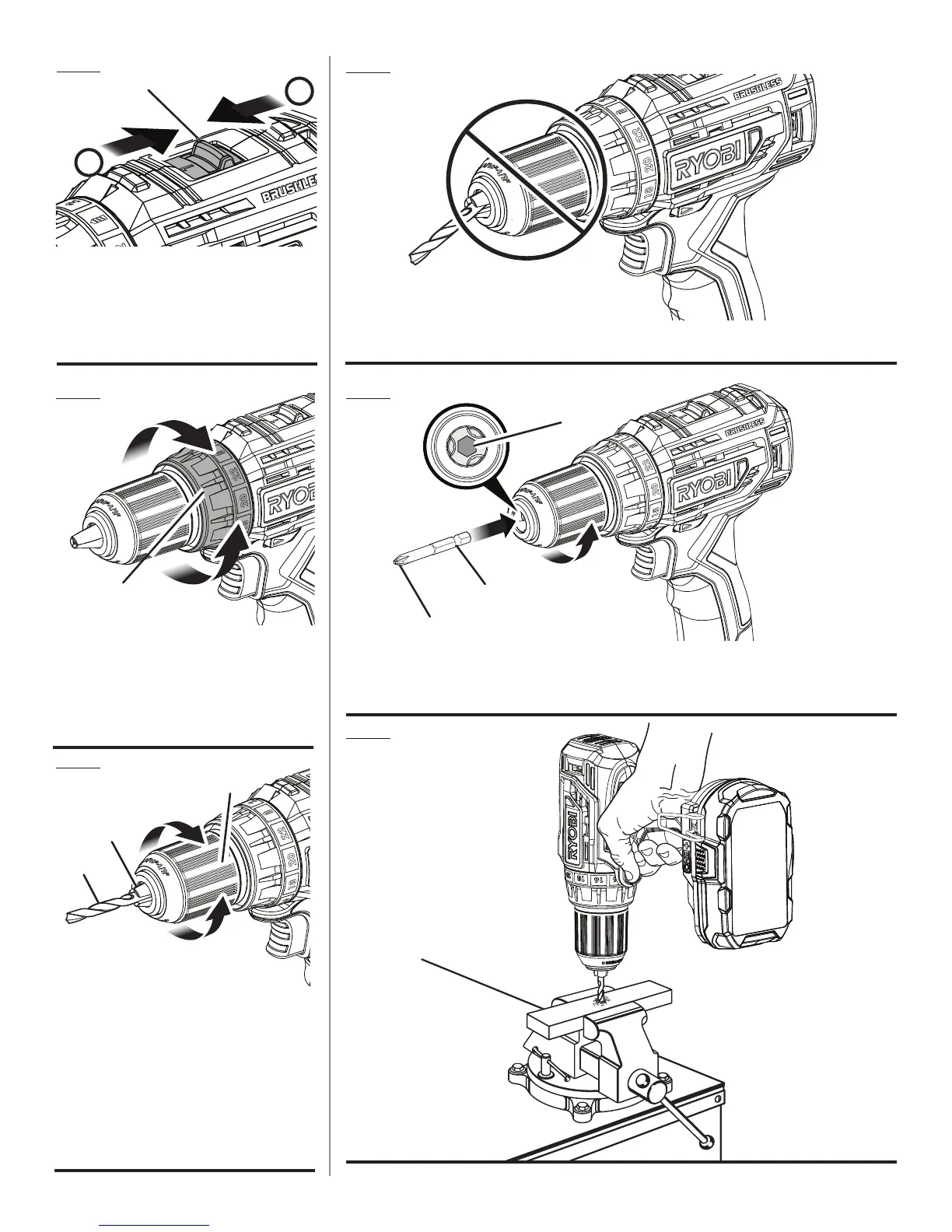

A - Drill bit (foret, broca)
B - Chuck jaws (mors du mandrin, mordazas
del portabrocas)
C - Chuck sleeve (collet du mandrin, collar del
portabrocas)
D - Unlock (release) [déverrouillage
(desserage), deseguridad (aflojar)]
E - Lock (tighten) [errouillage (serrage),
asegurar (apretar)]
Fig. 5
A
B
B
D
E
C
RIGHT
CORRECT
FORMA CORRECTA
Fig. 6
WRONG
INCORRECT
FORMA INCORRECTA
A - Torque adjustment ring (bague de réglage
du couple, anillo de ajuste de fuerza de
torsión)
B - To decrease torque (pour réduire le couple,
para disminuir la fuerza de torsión)
C - To increase torque (pour augmenter le
couple, para aumentar la fuerza de torsión)
B
A
C
Fig. 9
Fig. 7
Fig. 4
Fig. 8
A
C
A - Bit (embout, broca)
B - Locking groove (rainure de verrouillage, ranura de aseguramiento)
C - Chuck collet (collet du mandrin, portaherramientas)
A - Two-speed gear train (high [2] – low [1]) [train
d’engrenages à deux vitesses (haute [2] et
basse [1]), engranaje de dos velocidades
(alta [2] y baja [1])]
B - Low speed (basse vitesse, velocidad baja)
C - High speed (haute vitesse, velocidad alta)
A
B
C
