10

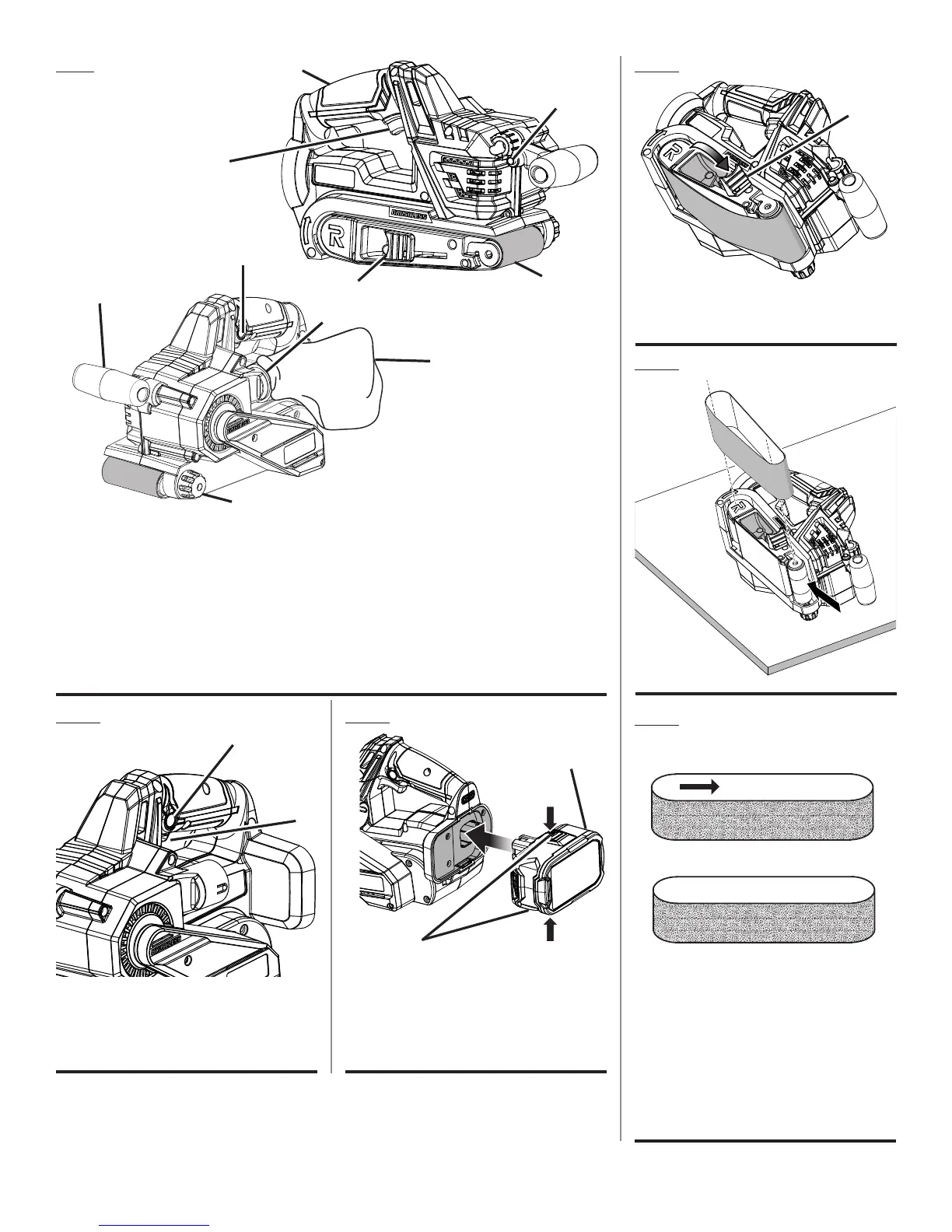

A - Dust collection bag (sac à poussière, saco
captapolvo)
B - Rear handle (poignée arrière, mango trasero)
C - Tension release lever (levier de soulagement
de la tension, palanca de afloje de tensión)
D - Sanding belt (bande abrasive, banda de lija)
E - Adjustable front handle (poignée avant
réglable, mango delantero ajustable)
F - Lock-on button (bouton de verrouillage,
botón del seguro de encendido)
A - Battery pack (bloc-pile, paquete de baterías)
B - Latches (loquets, pestillos)
C - Depress latch to release battery pack
(appuyer sur les loquets pour libérer le bloc-
pile, para soltar el paquete de baterías oprima
los pestillos)
A - Tension release lever (levier de soulagement
de la tension, palanca de afloje de tensión)
P450 Fig. 3
Fig. 4
A
B
C
I
D
E
J
H
F
G
G - Blower exhaust hole (trou de sortie d’air,
abertura de salida del soplador)
H - Tracking knob (bouton de centrage, perilla de
alineación)
I - Switch trigger (gâchette, gatillo del
interruptor)
J - Handle release button (bouton de dégagement
de la poignée, perilla de liberación del mango)
Fig. 2
A - Lock-on button (bouton de verrouillage,
botón del seguro de encendido)
B - Switch trigger (gâchette, gatillo del
interruptor)
Fig. 1
B
A
A
A
B
C
C
A - Install unidirectional belts in the direction
of the rotation (installer les bandes
unidirectionnelles dans le sens de rotation,
las bandas unidireccionales se instalan en la
dirección de desplazamiento)
B - Install bidirectional belts in either direction
(installer les bandes bidirectionnelles
dans n’importe quel sens, las bandas
bidireccionales se instalan en cualquier
dirección)
Fig. 5
A
B
