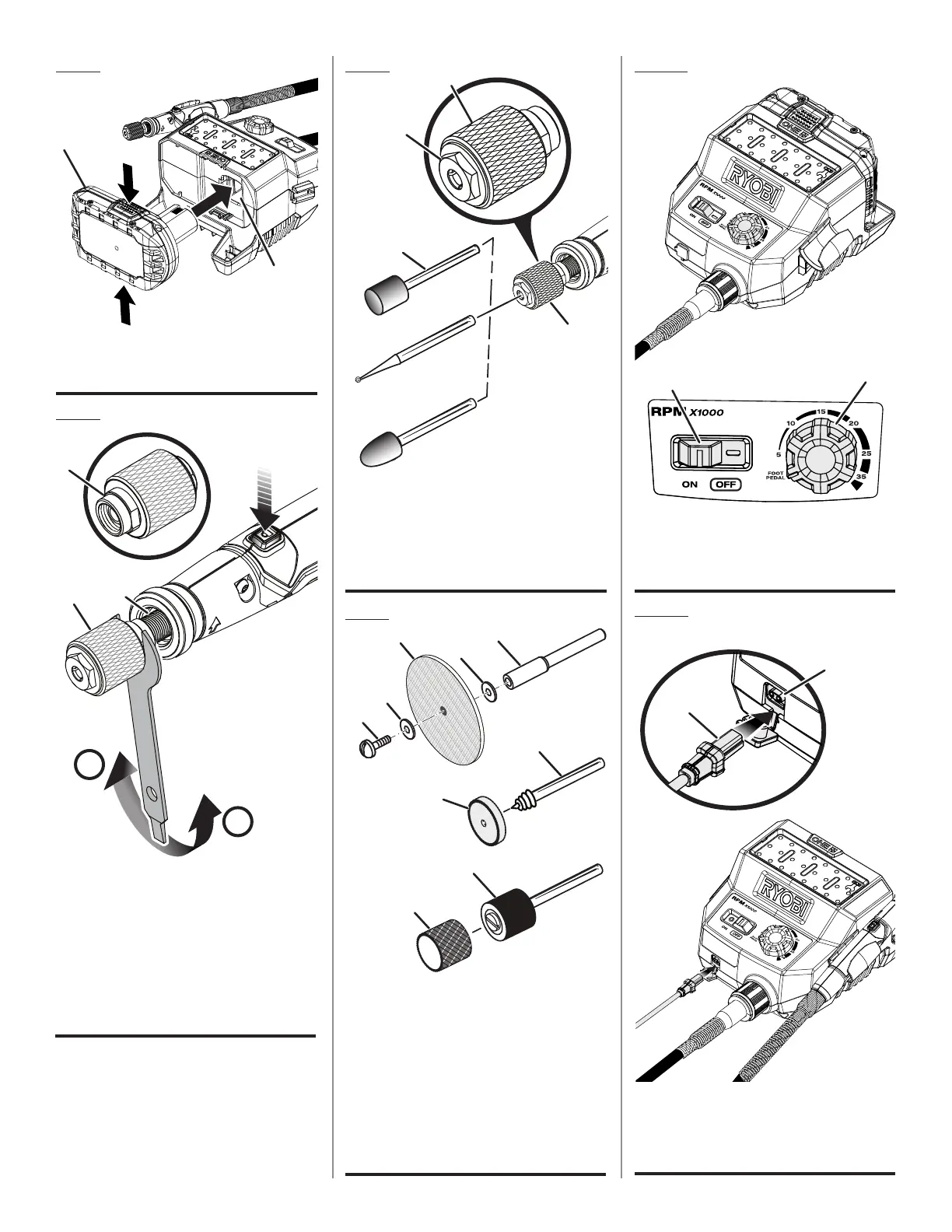

Fig. 6 Fig. 8
Fig. 7
A - Battery port (logements des pile, puerto de
batería)
B - Battery pack (bloc-pile, paquete de batería)
A - Quick-change collet (collet à changement
rapide, portaherramientas de cambio rápido)
B - Shaft (arbre, eje)
C - Spindle lock button (bouton de blocage de la
broche, botón de bloqueo del husillo)
D - Threaded end (extrémité filetée, extremo
roscado)
E - Loosen (desserrer, aflojar)
F - Tighten (serrer, apretar)
A - Quick-change collet (collet à changement
rapide, portaherramientas de cambio rápido)
B - Accessory (accessoire, accesorio)
C - Sleeve (manchon, casquillo)
D - Hexed end (extrémité hexagonale, extremo
hexagonal)
B
A
Fig. 9
Fig. 10
A - Screw (vis, tornillo)
B - Accessory (accessoire, accesorio)
C - Washer (rondelle, arandela)
D - Standard mandrel (mandrin standard,
mandril estándar)
E - Screw mandrel (mandrin à vis, mandril
roscado)
F - Sanding drum (tambour de ponçage, tamore
de lijado)
G - Drum mandrel (mandrin à tambour, mandril
de tambor)
C
B
C
B
F
A
D
E
G
A - Speed control dial (cadran de contrôle de
vitesse, selector de control de velocidad)
B - On/off switch (commutateur marche/arrêt,
interruptor de encendido/apagado)
B
A
C
B
A
B
A
Fig. 11
A - Foot pedal cord (cordon de pédale, cable de
pedal de pie)
B - Foot pedal port (port de pédale, puerto de
pedal de pie)
A
B
D
D
C
F
E
