14

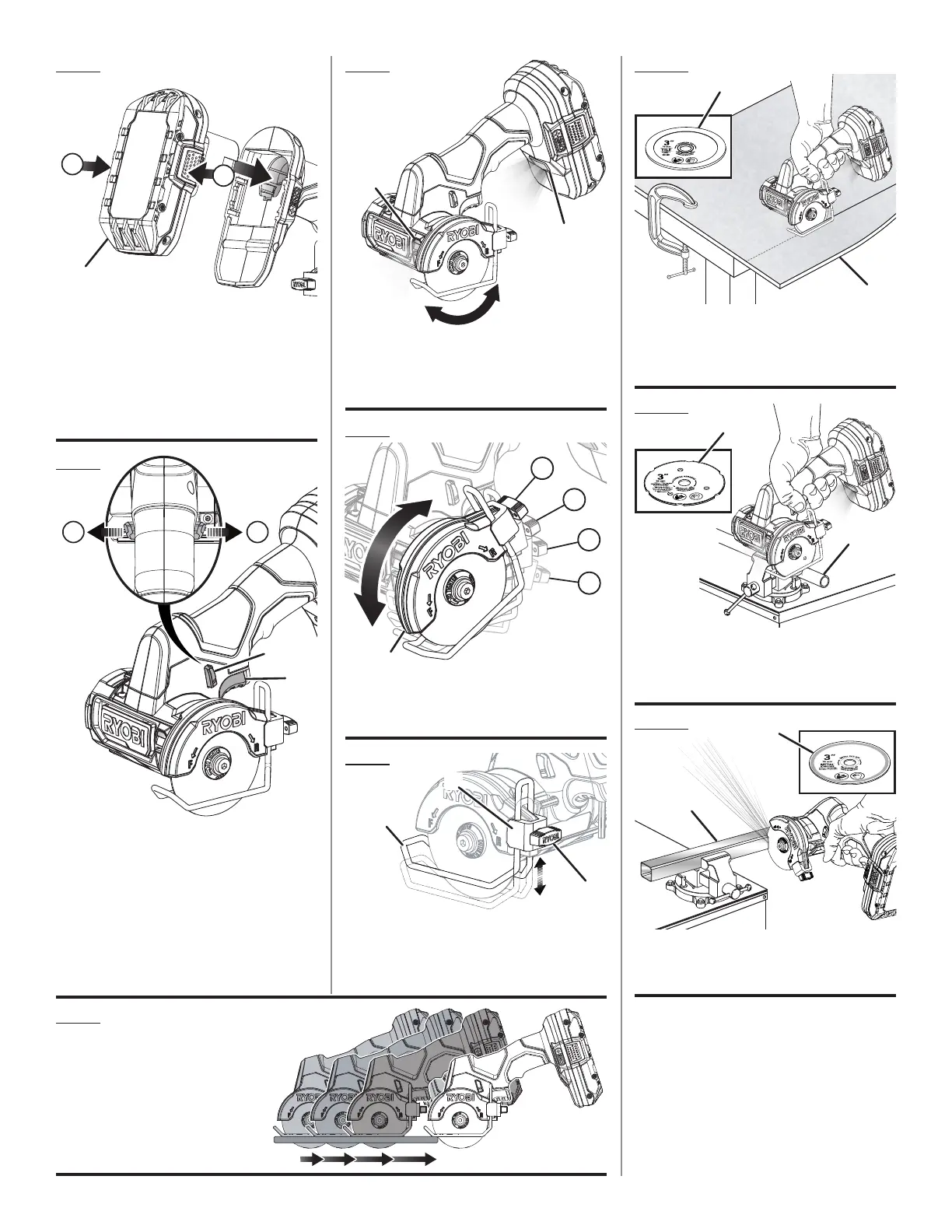

Fig. 4 Fig. 6
Fig. 5
Fig. 7
Fig. 8
Fig. 9
A - Depress latches to remove battery pack
(appuyer sur les loquets pour libérer le bloc-
piles, para soltar el paquete de baterías,
oprima los pestillos)
B - Battery pack (bloc-piles, paquete de baterías)
A - Forward (avant, atrás)
B - Reverse (arrière, adelante)
C - LED light (lampe dél, diodo luminiscente)
A - Wheel guard (protège-meule, protección de
la muela)
A - Switch trigger (gâchette de commutateur,
gatillo del interruptor)
B - Direction of rotation selector (forward/
reverse/center lock) [sélecteur de sens de
rotation (sélecteur de sens de rotation /
verrouillage central), selector de sentido
de rotación (adelante, atrás, seguro en el
centro)]
C - Forward (avant, atrás)
D - Reverse (arrière, adelante)
A - Adjustable shoe assembly (assemblage du
patin ajustable, conjunto de zapata ajustable)
B - Clamp (bride, prensa)
C - Knob (bouton, perilla)
A - Metal cutting wheel (meule à tronçonner
pour métal, disco para cortar metal)
B - Metal bar (barre métallique, barra de metal)
B
C D
B
A
KICKBACK - WHEEL SET TOO
DEEP IN REVERSE DIRECTION
(RECUL – MEULE RÉGLÉE TROP
PROFONDÉMENT EN MARCHE
ARRIÈRE ; CONTRAGOLPE:
DISCO COLOCADO DE
MANERA MUY PROFUNDA EN
DIRECCIÓN REVERSA)
A
A
A
B
C
C
1
2
3
4
A
B
C
A
B
Fig. 12
Fig. 11
A - Abrasive cutting wheel (meule à tronçonner
abrasive, disco de corte abrasivo)
B - Plastic pipe (tuyau en plastique, tubo de
plástico)
A - Tile cutting wheel (meule à tronçonner pour
carrelage, disco para cortar losas)
B - Tile (long) [carreau (long), losa (larga)]
A
B
A
B
Fig. 10
A
