SOUFFLANTE DORSALE RYOBI RY09605

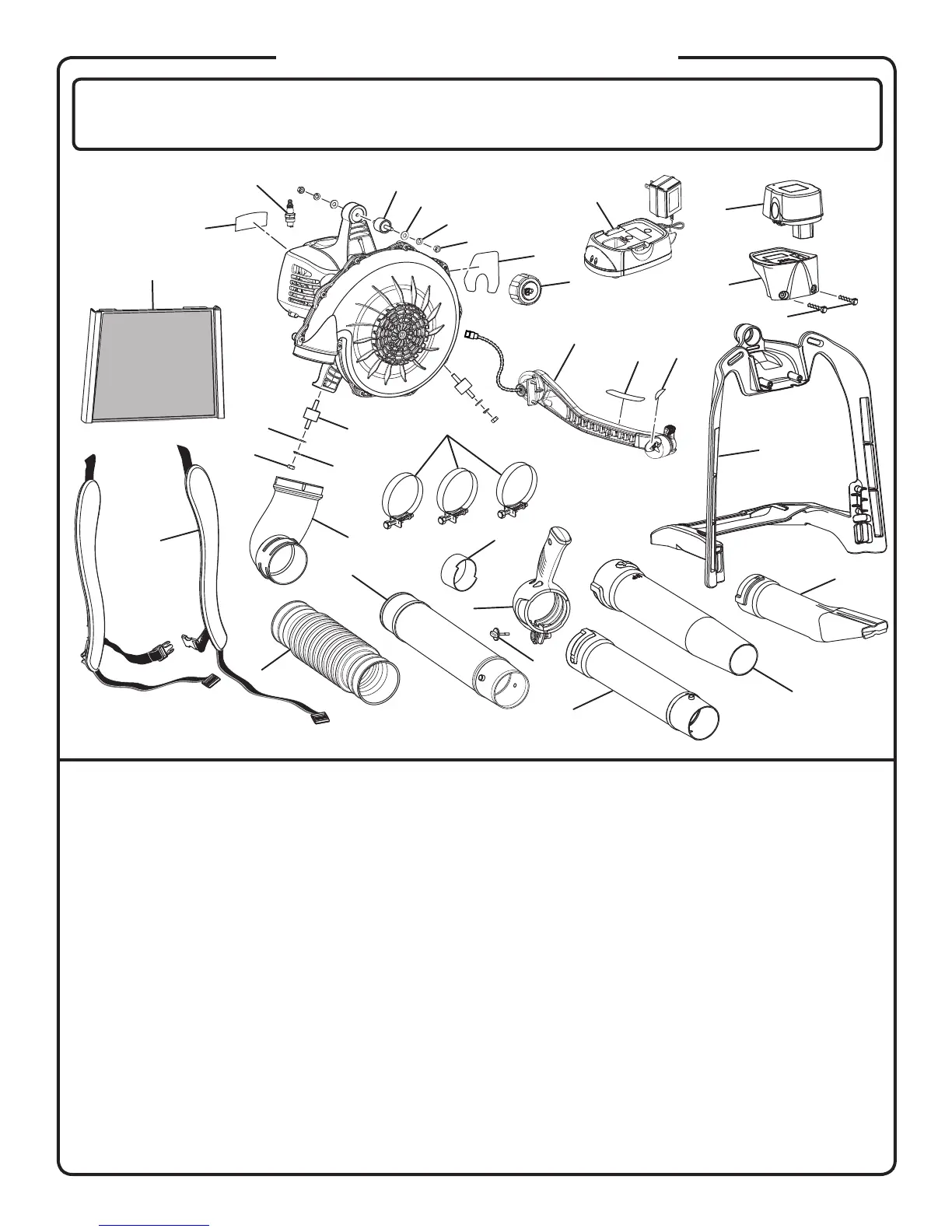

LISTE DES PIÈCES
Le numéro de modèle se trouve sur une étiquette fixée sur le boîtier du moteur. Ne jamais oublier de mentionner le
numéro de modèle dans toute correspondance concernant la SOUFFLANTE DORSALE ou lors de la commande
de pièces détachées.
NO. DE NO. DE
LÉG. RÉF. DESCRIPTION QTÉ
NO. DE NO. DE
LÉG. RÉF. DESCRIPTION QTÉ
1 580819001 Coude ............................................... 1
2 580693003 Soufflet ............................................. 1
3 580692001 Tube supérieur .................................. 1
4 518481001 Douille .............................................. 1
5 590461001 Vis à oreilles ..................................... 1
6 309003001 Ensemble poignée réglable
(Incl. pièce rèf. 5) .............................. 1
7 570543001 Tube inférieur .................................... 1
8 580537001 Buse ................................................. 1
9 580613001 Embout haute vélocité
avec racloir à feuilles ........................1
10 518826001 Cadre ................................................1
11 518646001 Récepteur de piles ........................... 1
12 250226002 Piles de 12 V .................................... 1
13 310816001 Ensemble du bouchon
de carburant ..................................... 1
14 310694001 Ensemble du bras d’accélérateur ..... 1
15 308645001 Collier du tuyau ................................ 3
16 678190002 Écrou hexagonal (1/4-20) ................ 6
17 678109001 Rondelle frein ...................................6
18 678186002 Rondelle ...........................................6
19 570546001 Amortisseurs de vibrations .............. 3
20 870174001 Bougie (Champion RCJ6Y) .............. 1
21 901589001 Doublure maillée ............................... 1
22 901588001 Ensemble du harnais ........................ 1
23 940734053 Étiquette de démarrage ................... 1
24 940654073 Étiquette d’avertissement ............... 1
25 940663002 Étiquette de démarrage rapide ........ 1
26 940705025 Étiquette de logo .............................. 1
27 140295003 Chargeur........................................... 1
28 660629005 Vis (10-24 x 19,05 mm [3/4 po]) ....... 2
987000898
Procédure de démarrage du moteur .. 1
987000896 Manuel d’utilisation (960393004) ..... 1
987000897 Liste des pièces de rechange
(961032081) .....................................1
