RYOBI RY09605 – SOPLADORA DE MOCHILA

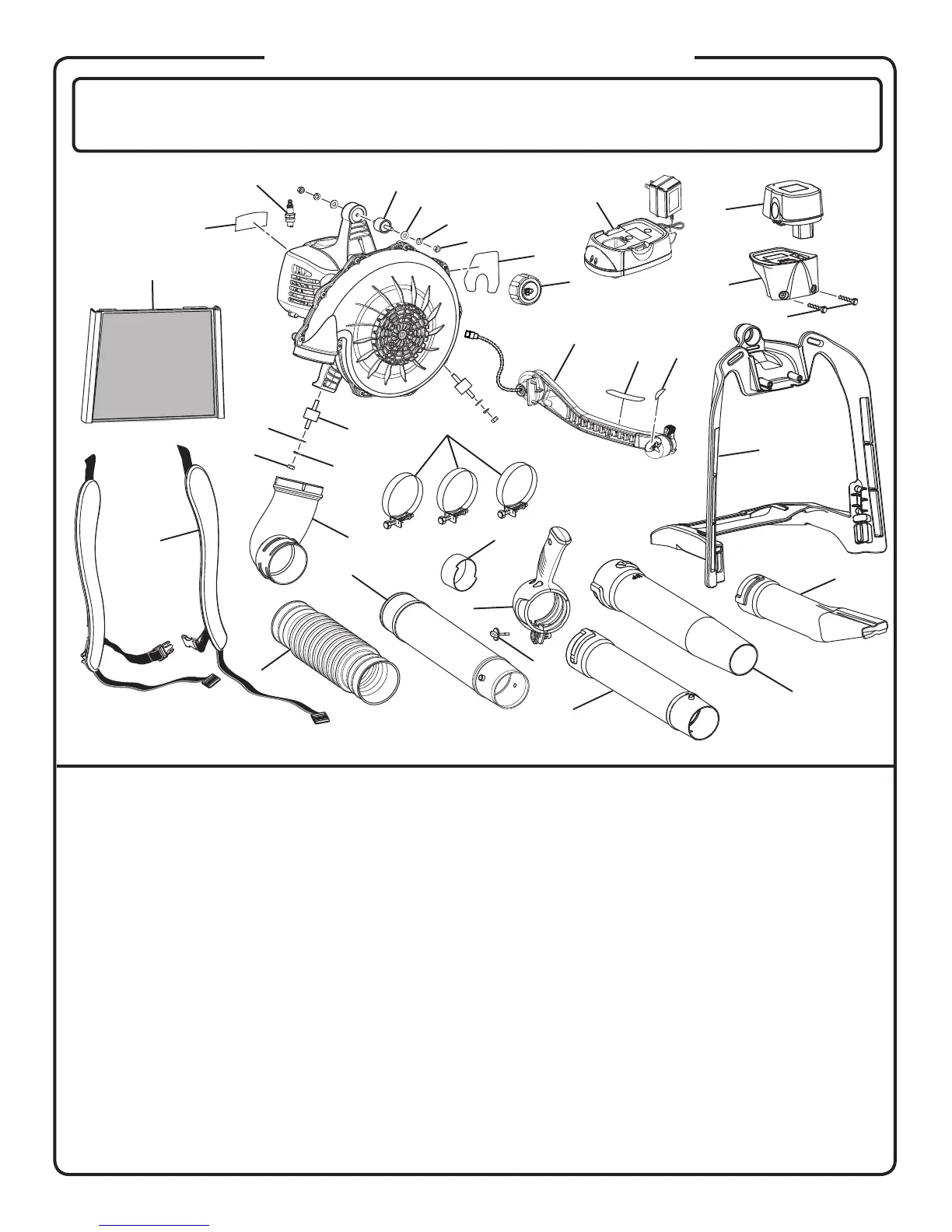

LISTA DE PIEZAS
El número de modelo se encuentra en una etiqueta adherida a la caja del motor. Siempre mencione el número del
modelo en toda correspondencia relacionada con la SOPLADORA DE MOCHILA o al hacer pedidos de piezas
de repuesto.
NÚM. NÚM.
REF. PIEZA DESCRIPCIÓN CANT.
NÚM. NÚM.
REF. PIEZA DESCRIPCIÓN CANT.
1 580819001 Codo ................................................1
2 580693003 Tubo flexible ..................................... 1
3 580692001 Tubo superior .................................... 1
4 518481001 Buje .................................................. 1
5 590461001 Tornillo de mariposa ......................... 1
6 309003001 Conjunto de mango de ajuste
(Incl. pza. núm. ref. 5) .......................1
7 570543001 Tubo inferior ..................................... 1
8 580537001 Boquilla ............................................ 1
9 580613001 Boq. alta vel. y raspador hojas húm 1
10 518826001 Marco del brazo ............................... 1
11 518646001 Receptor de la batería ...................... 1
12 250226002 Batería de 12 V ................................. 1
13 310816001 Conjunto de la tapa del tanque
de combustible ................................1
14 310694001 Conjunto de brazo delacelerador ..... 1
15 308645001 Abrazadera del tubo ......................... 3
16 678190002 Tuerca hexagonal (1/4-20) ................ 6
17 678109001 Arandela de fijación .......................... 6
18 678186002 Arandela ........................................... 6
19 570546001 Aislantes de vibración ...................... 3
20 870174001 Bujía (Champion RCJ6Y) .................. 1
21 901589001 Spaldar de malla ............................... 1
22 901588001 Conjunto de arnés ........................... 1
23 940734053 Etiqueta de arranque ........................ 1
24 940654073 Etiqueta de advertencia ................... 1
25 940663002 Etiqueta sobre elarranque rápido ..... 1
26 940705025 Etiqueta del logotipo ........................ 1
27 140295003 Cargador ..........................................1
28 660629005 Tornillo
(10-24 x 19,05 mm [3/4 pulg.]) ......... 2
987000898 Procedimiento de arranque
del motor .......................................... 1
987000896 Manual del operador (960393004) ... 1
987000897 Lista de piezas de repuesto
(961032081) .....................................1
