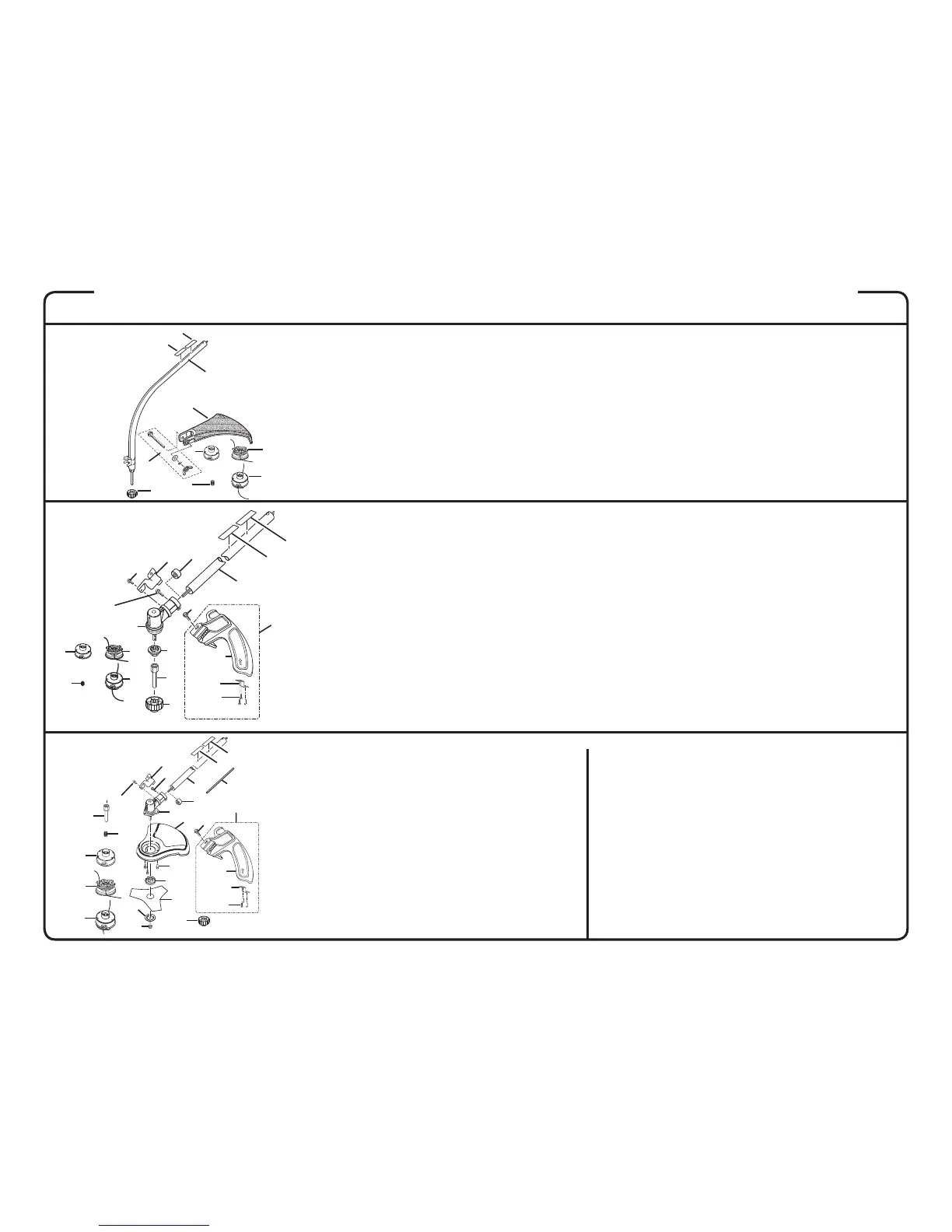

RYOBI 30CC STRING TRIMMERS AND BRUSHCUTTERS MODEL NUMBERS – RY30000, RY30000A, RY30000B,
RY30002, RY30002A, RY30002B, RY30004, RY30004A, RY30004B, RY30004D, RY30021A, RY30041A, AND RY30061A
FIGURE B
MODELS
RY30000
RY30000A
RY30021A
FIGURE C
MODELS
RY30002
RY30002A
RY30041A
FIGURE D
MODELS
RY30004
RY30004A
RY30061A
KEY PART
NO. NUMBER DESCRIPTION QTY.
1 985165001 EXPAND-IT LABEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2 984032002 WARNING DECAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3 985391001 STRAIGHT SHAFT ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4 984443004 GRASS DEFLECTOR ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5 984931001 WASHER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6 PS04438 SHAFT ADAPTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7 A97910A SPOOL RETAINER (LHT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8 984244001 GEAR HEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9 983381007 SCREW (1/4-20 X 1-1/4 in.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
10 PS04420 CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
11 983774003 SCREW (10-24 X 5/8 in.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
12 983379078 SCREW (1/4-20 X 1-1/4 in.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
13 AP04101 STRINGHEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
14 984238001 SPOOL AND STRING (.095 in.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
15 06713 SPRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
16 A98231A HOUSING W/EYELET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
17 PS04379 BLADE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
18 82543 SCREW, THREAD FORMING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
19 984099001 GRASS DEFLECTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
20 985625001 SPACER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
14 PS04420 CLAMP .........................................
1
15 983381007 SCREW (1/4-20 X 1-1/4 in.) ......... 1
16 00063 HOLDING PIN .............................. 1
17 983379078 SCREW (1/4-2- X 1-1/4 in.) .......... 1
18 AP04101 STRINGHEAD (.095 IN.) ...............1
19 984238001
SPOOL AND STRING (.095 in.) .......
1
20 06713 SPRING ........................................1
21 A98231A HOUSING AND EYELET .............. 1
22 PS04438 ADAPTER SHAFT ........................1
23 PS04379 BLADE .........................................1
24 82543 SCREW, THREAD FORMING ......3
25 984099001 GRASS DEFLECTOR ...................1
26 985625001 SPACER ....................................... 1
7
1
4
3
7
8
5
2
3
1
4
2
1
16
8
7
12
KEY PART
NO. NUMBER DESCRIPTION QTY.
1 985165001 EXPAND-IT LABEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2 984032002 WARNING DECAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3 985569003 CURVED SHAFT ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4 985623002 GRASS DEFLECTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5 PA00249 FASTENER PARTS KIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6 A98866A SPOOL RETAINER (RHT) (**ITEM NUMBER A98866A) . . . . . . . . . . . . . . . . . . . . .1
7 AH04102 COMPLETE STRING HEAD(.080 in.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8 PA0387A SPOOL AND STRING (.080 in.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9 A98231A HOUSING AND EYELET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
10 06713 SPRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9
10
6
6
5
9
10
11
2
3
5
15
14
13
4
12
11
17
10
9
8
KEY PART
NO. NUMBER DESCRIPTION QTY.
1 985165001 EXPAND-IT LABEL ........................ 1
2 984102002
BRUSHCUTTER SAFETY LABEL .....
1
3 985390001 STRAIGHT SHAFT ASSEMBLY ..... 1
4 PA01364 GEAR HEAD ..................................1
5 PS03538 BRUSHCUTTER GUARD ...............1
6 984443004 GRASS DEFLECTOR ASSEMBLY .....1
7 06297 TRI-ARC BLADE ............................ 1
8 A97910A SPOOL RETAINER (LHT) ...............1
9 04277 LOCK NUT .....................................1
10 04409 CUPPED WASHER ........................1
11 04168A FLANGED WASHER ..................... 1
12 88049 SCREW (10-24 X 1/2 in.) ...............3
13 983774003 SCREW (10-24 X 5/8 in.) ...............1
23
20
21
19
16
15
14
13
22
24
25
17
18
19
6
18
26
20
