9 — Español
ARMADO

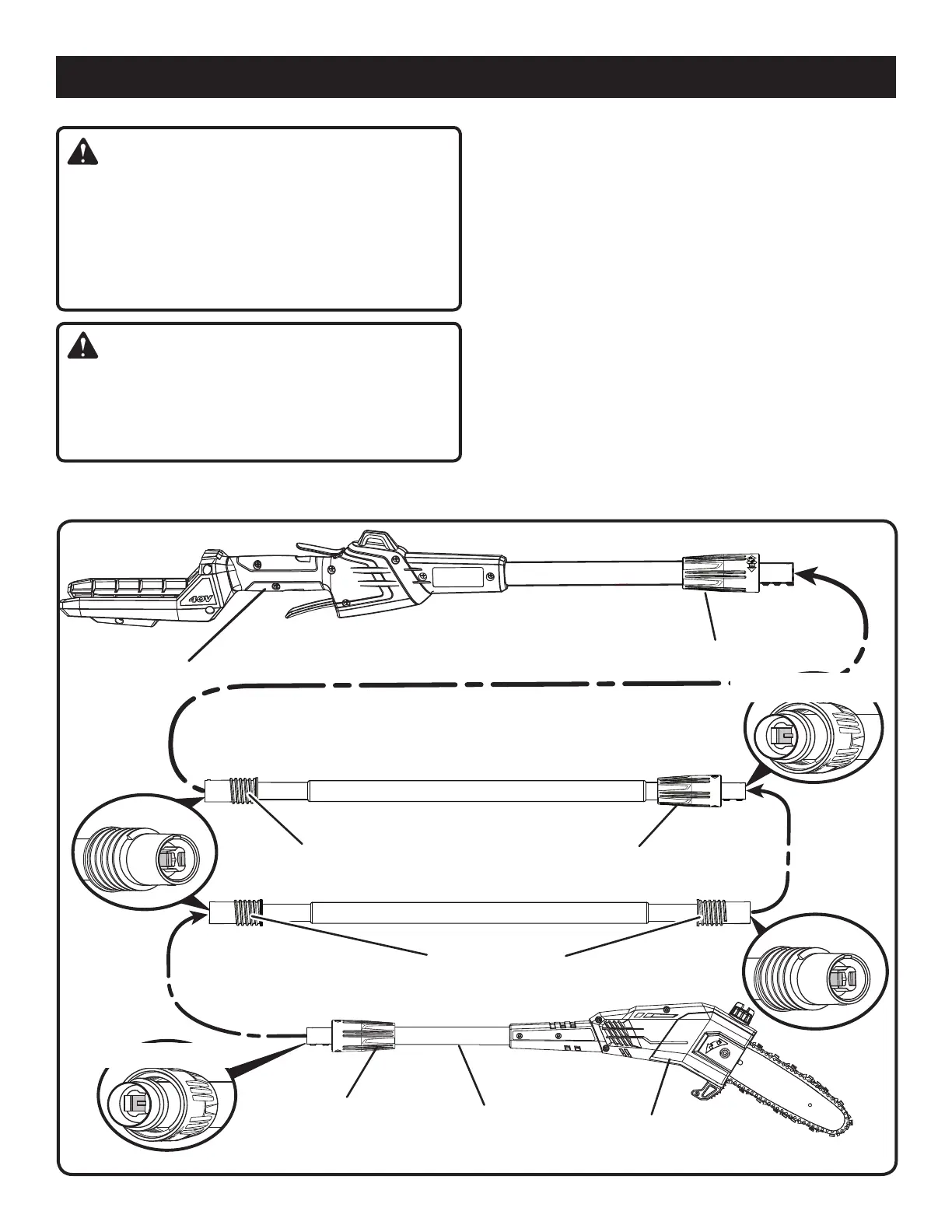

Fig. 2
ADVERTENCIA:
No intente modificar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modificación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría
causar lesiones corporales graves, siempre
desconecte el cable de la bujía del motor de la
bujía misma al ensamblar las piezas.
CÓMO ACOPLAR EL CABEZAL MOTOR
Y EL MANGO
Vea la figura 2.
Para el uso con requiere eje sólo:
 Alinee las flechas de la intermedia eje y el
cabezal motor y inserte el enchufe de la eje
requiere en el tomacorriente de la cabezal
motor y presiónelos el uno contra el otro hasta
que encajen por completo. El enchufe es
más grande de un lado y únicamente puede
instalarse en una dirección.
 Baje el casquillo de la cabezal motor hasta la
base roscada de la eje requiere y gírelo a la
derecha para asegurarlo.
Para el alcance prolongado (uso opcional) con
ambas intermedia eje y requiere eje:
 Alinee las flechas de la intermedia eje y el
cabezal motor y puis inserte el enchufe en la
CABEZAL
MOTOR
EJE DE LA
CABEZAL DE
CORTE
CASQUILO
CASQUILO
CASQUILO
BASE ROSCADO
INTERMEDIA EJE
REQUIERE EJE
BASE ROSCADO
TOMA-CORRIENTE
TOMA-CORRIENTE
ENCHUFE
ACCESORIO PARA
SIERRA DE PÉRTIGA
ENCHUFE
