Page 20 — Français
ENTRETIEN
AVERTISSEMENT :
Un affûtage incorrect de la chaîne accroît le
risque de rebond. L’utilisation d’une chaîne
endommagée peut causer de blessures graves.

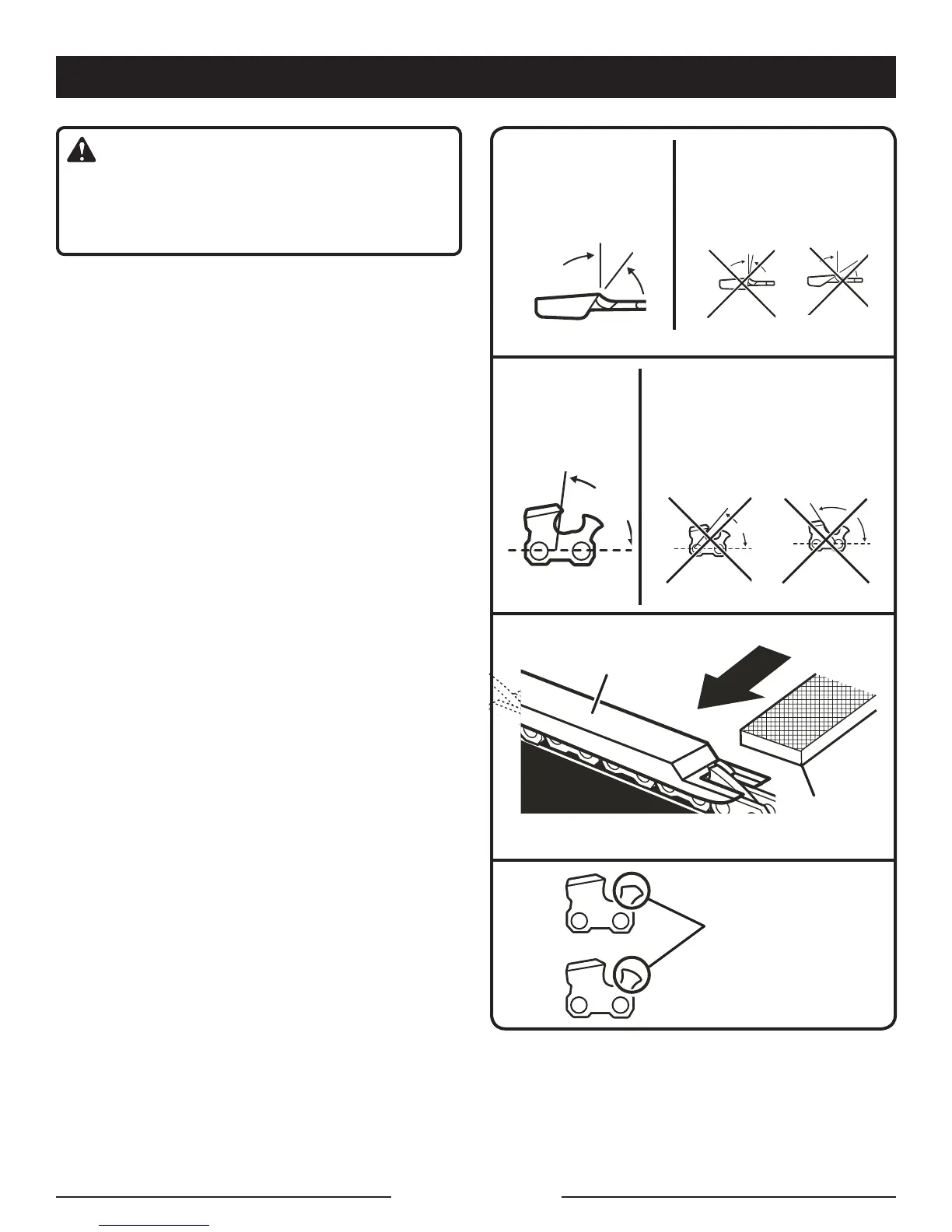

ANGLE D’AFFÛTAGE DE LA PLAQUE
SUPÉRIEURE
Voir la figure 23.
CORRECT 30° - Les porte-limes sont dotés
de repères permettant d’aligner la lime
correctement, de façon à obtenir un angle de
plaque supérieure satisfaisant.
MOINS DE 30° - Pour les coupes transversales.
PLUS DE 30° - Tranchant aminci, s’émousse
rapidement.
ANGLE DE PLAQUE LATÉRALE
Voir la figure 24.
CORRECT - 80°
- Obtenu automatiquement si
une lime de taille appropriée est placée dans le
porte-lime.
CROCHET - « Accroche » le bois et s’émousse
rapidement. Accroît le risque de REBOND.
Résulte de l’emploi d’une lime de trop petit
diamètre ou d’une lime tenue trop bas.
ANGLE ARRIÈRE - Nécessite une pression
d’attaque excessive, causant l’usure prématurée
du guide et de la chaîne.
Résulte de l’emploi d’une lime de trop grand
diamètre ou d’une lime tenue trop haut.
DÉGAGEMENT DE JAUGE DE
PROFONDEUR
Voir les figures 25 et 26.
Le jeu du limiteur de profondeur doit être maintenu à
0,6 mm (0,025 po). Utiliser un outil de réglage
de jauge de profondeur pour vérifier les
dégagements du limiteur de profondeur.
Vérifier le jeu du limiteur de profondeur lors de
chaque affûtage de la chaîne.
Utiliser une lime plate et un coupleur pour limer
tous les limiteurs de profondeur uniformément.
Les coupleurs de limiteur de profondeur sont
disponibles en tailles 0,5 à 0,9 mm (0,020 à 0,035
po). Utiliser un calibre de jauge de profondeur de
ANGLE D’AFFÛTAGE DE
LA PLAQUE SUPÉRIEURE
INCORRECT
PLUS
DE 30°
MOINS
DE 30°
Fig. 23
30°
ANGLE D’AFFÛTAGE
DE LA PLAQUE
SUPÉRIEURE
CORRECT
RENDRE LA FORME
D’ORIGINE EN
ARRONDISSANT
L’AVANT
LIME PLATE
COUPLEUR DE LIMITEUR
DE PROFONDEUR
Fig. 25
Fig. 26
ANGLE D’AFFÛTAGE DE
LA PLAQUE LATÉRALE
INCORRECT
ANGLE
ARRIÈRE
CROCHET
Fig. 24
80°
ANGLE
D’AFFÛTAGE
DE LA PLAQUE
LATÉRALE
CORRECT
