Página 20 — Español
MANTENIMIENTO
AVISO:
Si la cadena está desafilada o mal afilada,
durante el corte puede causar una velocidad
excesiva del motor, lo cual puede dañarlo.
ADVERTENCIA:
Un afilado inadecuado de la cadena aumenta
el peligro de contragolpe. Si no se cambia o se
repara la cadena cuando está dañada, puede
causar lesiones serias.

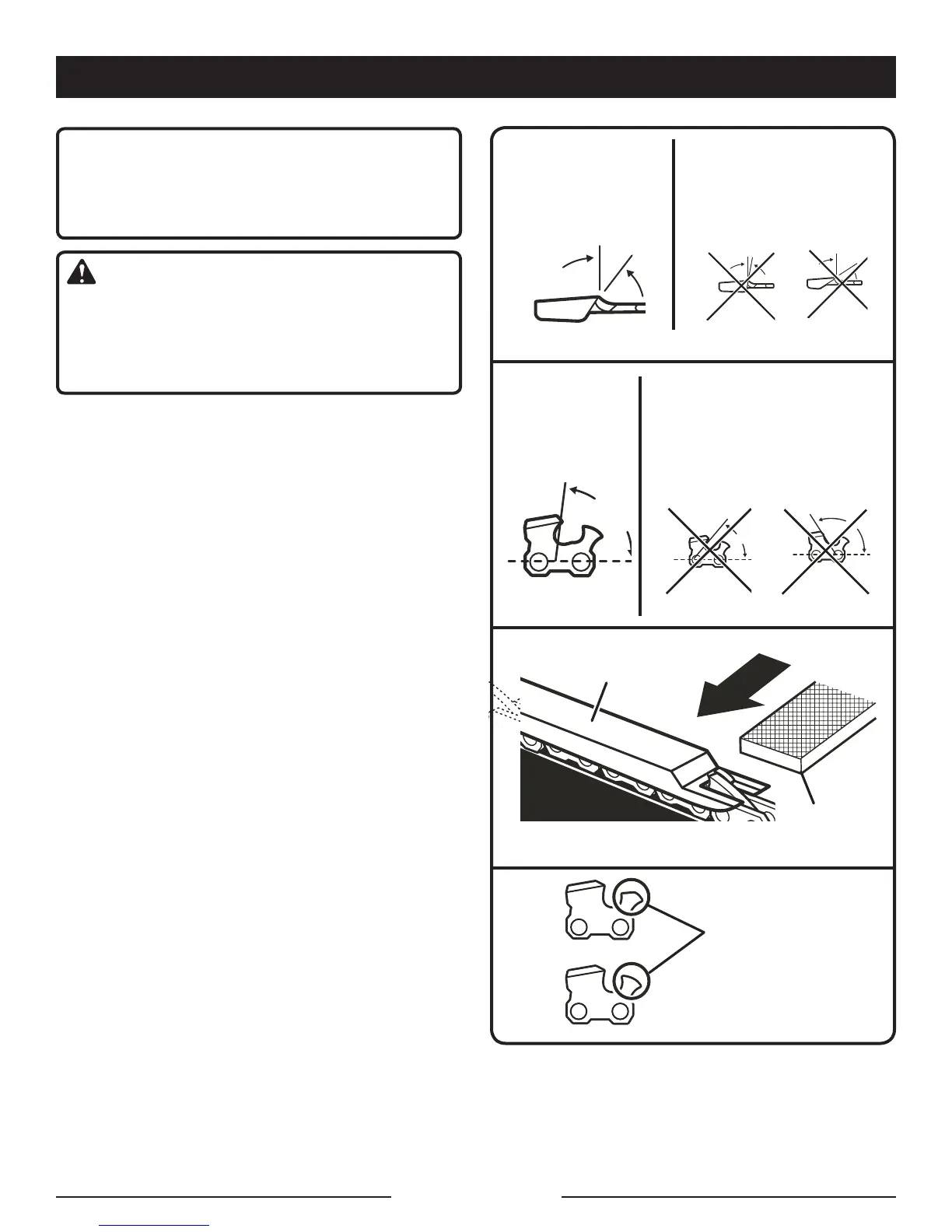

ÁNGULO DE LIMADURA DE LA PLACA
SUPERIOR
Vea la figura 23.
ÁNGULOCORRECTO: 30º -Losmangos de
las limas están marcados con marcas guía
para alinear correctamente la lima con el fin de
generar el ángulo correcto de la placa superior.
MENOSDE30º-Paracortetransversal.
MÁSDE 30º - El canto en bisel se desafila
rápidamente.
ÁNGULO DE LA PLACA LATERAL
Vea la figura 24.
ÁNGULO CORRECTO: 80º
- Se genera
automáticamente si se pone una lima de
diámetro correcto en el mango.
EN FORMA DE GARFIO - “Agarra” y se
desafila rápidamente. Aumenta el peligro de
CONTRAGOLPE.
Resulta de esta forma por usarse una lima de
diámetro demasiado pequeño, o por sostenerse
ésta muy abajo.
PENDIENTE HACIA ATRÁS - Se necesita
demasiada presión para avanzar el corte, causa
desgaste excesivo en la barra y en la cadena.
Resulta de esta forma por usarse una lima de
diámetro demasiado grande, o por sostenerse
ésta muy alto.
ESPACIO LIBRE DEL CALIBRE DE
PROFUNDIDAD
Vea la figuras 25 y 26.
El calibre de profundidad debe mantenerse a
un espacio libre de 0,6 mm (0,025 pulg.). Utilice
un instrumento de calibración de profundidad
para verificar el espacio libre de los calibres de
profundidad.
Cada vez que se lima la cadena verifique el
espacio libre de los calibres de profundidad.
ÁNGULO INCORRECTO DE
LIMADURA DE LA PLACA
SUPERIOR
MÁS DE
30°
MENOS
DE 30°
30°
ÁNGULO CORRECTO
DE LIMADURA DE LA
PLACA SUPERIOR
Fig. 23
RESTABLEZCA LA
FORMA ORIGINAL
REDONDEANDO LA
PARTE FRONTAL
LIMA PLANA
IGUALADOR DE CALIBRES
DE PROFUNDIDAD
Fig. 25
Fig. 26
ÁNGULO INCORRECTO
DE LIMADURA DE LA
PLACA LATERAL
PENDIENTE
HACIA
ATRÁS
GANCHO
Fig. 24
80°
ÁNGULO
CORRECTO
DE LIMADURA
DE LA PLACA
LATERAL
