7 — Español
ARMADO

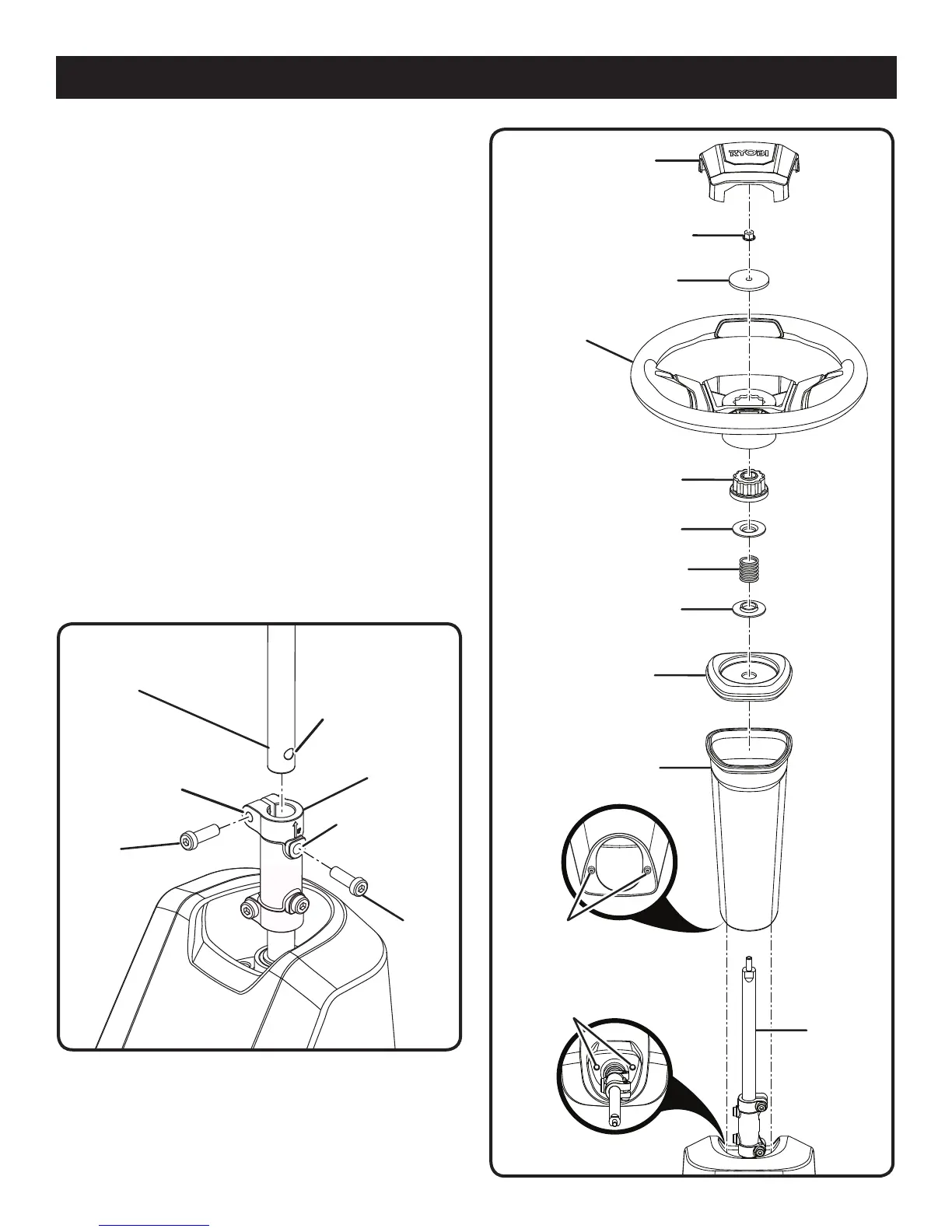

ARMADO DE LA COLUMNA DE DIRECCIÓN
Vea las figuras 3 y 4.
Instale el eje de dirección superior en el acoplador,
rotándolo según sea necesario alineando el orificio del
eje con el orificio del perno del acoplador.
Instale dos pernos y ajuste firmemente. Aplique par de
torsión de 8,1 Nm (6 pie-lb)
Inserte la columna de dirección en el eje. Tenga en cuenta
las tres lengüetas en el fondo de la comuna de dirección
que encajan en los orificios de la abertura y asegúrese de
que la columna de dirección esté firmemente asentada.
Instale la cubierta de la columna de dirección de forma que
quede firmemente asentada. El eje superior de dirección
sobresaldrá a través de la abertura de la cubierta.
Instale la arandela de brida (la brida hacia arriba), el resorte,
la segunda arandela de brida (la brida hacia abajo) y la
tapa del volante en el eje superior de dirección.
Asegúrese de que las ruedas de la podadora apunten
hacia adelante, luego instale el volante sobre la tapa del
volante.
Instale la arandela plana y las tuercas de brida, ajuste
firmemente. Aplique par de torsión de 8,1 Nm (6 pie-lb)
a la tuerca.
Instale la cubierta del volante.
VOLANTE
CUBIERTA DEL VOLANTE
Fig. 4
EJE
COLUMNA DE
DIRECCIÓN
EJE SUPERIOR
DE DIRECCIÓN
ACOPLADOR
PERNO
ARANDELA PLANA
TUERCA DE BRIDA
TAPA DEL VOLANTE
RESORTE
ARANDELA DE BRIDA
(APUNTANDO HACIA ABAJO)
CUBIERTA DE LA
COLUMNA DE
DIRECCIÓN
ARANDELA DE BRIDA
(APUNTANDO HACIA ARRIBA)
ORIFICIO
Fig. 3
PERNO
LENGÜETAS
ORIFICIO
DEL EJE
ORIFICIO DEL
PERNO DEL
ACOPLADOR
SUPERIOR
ORIFICIO DEL
PERNO DEL
ACOPLADOR
