ENTRETIEN
DÉMONTAGE DU PLATEAU DE COUPE
Voir la figure 16.
Si désiré, démonter le plateau de coupe de la tondeuse pour
faciliter le remplacement des lames.
S’assurer que le commutateur de contrôle de direction est à
la position « N » (neutre) et que le bouton d’enclenchement
de lame est enfoncé.
Arrêterlemoteur,retirerlaclédedémarrageetenclencher
le frein à main.
Débrancherlescâblesraccordantleplateaudecoupeà
la tondeuse.
Abaisserleplateaudecoupeàlapositionlaplusbasse.
Retirerles4goupillesd’attelageetlesrondellesfixantle
plateau de coupe.
Glisserleplateauhorsdudessousdelatondeuse.
Inverserlaprocédurepourréinstallerleplateaudecoupe
à la tondeuse.
REMPLACEMENT DE LES LAMES
Voir les figures 17 à 19.
ATTENTION :
Utiliser seulement les lames de rechange et les boulons
de lame autorisés par le fabricant de la tondeuse
autoportée. L’utilisation d’autres lames et boulons de
lame non autorisés représente un risque de bris de la
tondeuse autoportée.
S’assurer que le commutateur de contrôle de direction est à
la position « N » (neutre) et que le bouton d’enclenchement
de lame est enfoncé.
Arrêtez le moteur, retirez la clé de démarrage et enclencher
le frein à main.
 Lever le plateau de coupe à la position la plus haute pour
pouvoir accéder aux lames.
NOTE : Si nécessaire, soulever la tondeuse en la plaçant
sur un pont élévateur ou en utilisant un vérin de levage
et des chandelles ou retirer le plateau de coupe comme
décrit au chapitre précédent afin d’avoir accès aux lames.
AVERTISSEMENT :
Lorsque la tondeuse est soulevée afin de pouvoir accéder
aux lames, s’assurer que la tondeuse est correctement
immobilisée et que le frein à main est enclenché avant
d’effectuer le changement de lames. Ne pas prendre
cette précaution représente un risque de chute de la
tondeuse et causer possiblement des blessures graves
ou mortelles.
Mettez une pièce de bois entre la lame et le châssis de
la tondeuse pour empêcher la lame de tourner.
Desserrez l’écrou de la lame en le tournant dans le sens
antihoraire (par rapport au bas de la tondeuse) en utilisant
une clé de 15 mm ou une douille (non fournies).

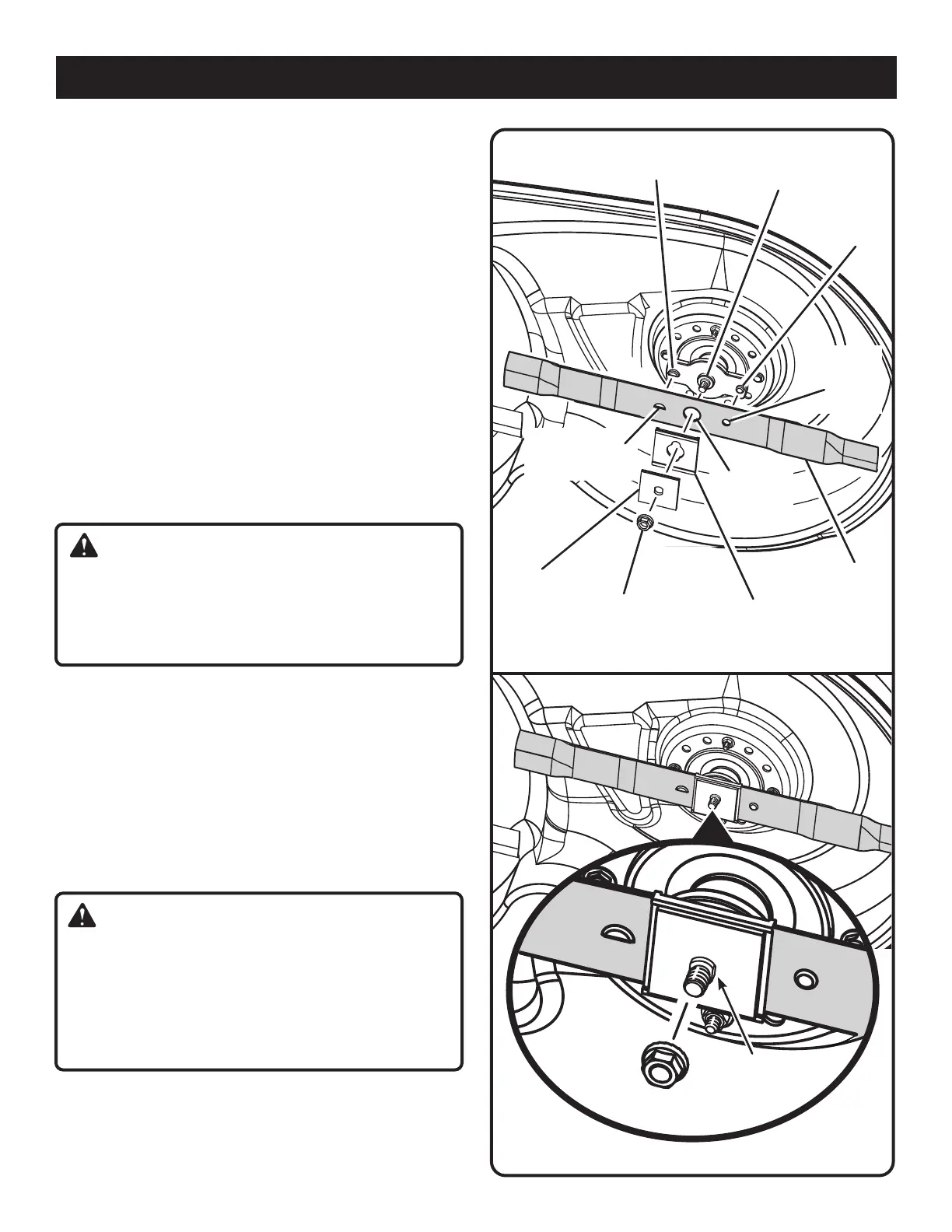

LAME
ÉCROU
DE LAME
ISOLANT
DE LAME
TIGE
POUR
LAME
CERCLE
ARBRE
TIGE POUR LAME
DEMI-CERCLE
ENTRETOISE
