Ryobi RYi2200GR - Page 3

iii

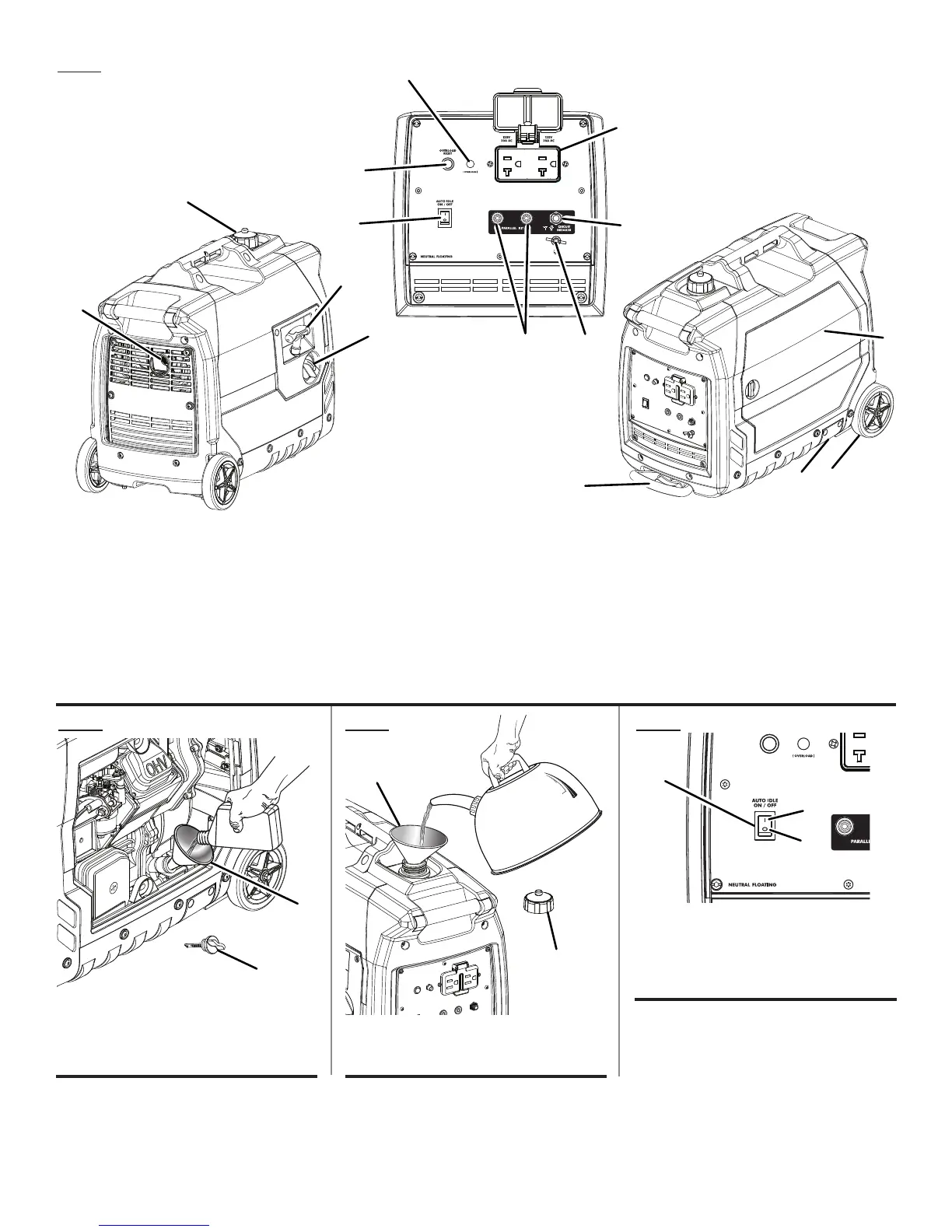

Fig. 1
A
B
Fig. 4Fig. 2 Fig. 3
A - Funnel (entonnoir, embudo)
B - Oil cap/dipstick (bouchon / jauge d’huile,
tapa de relleno de aceite/varilla medidora de
aceite)
L
A - Funnel (entonnoir, embudo)
B - Fuel cap (bouchon du réservoir bouchon du
réservoir, tapa del tanque de combustible)
M
K
A - Muffler with spark arrestor screen (silencieux
avec écran pare-étincelles, silenciador con
pantalla parachispas)
B - Vented fuel cap (bouchon de carburant
exhalé, tapa del combustible ventilación)
C - Starter grip and rope (poignée du lanceur et
corde, mango del arrancador y cuerda)
D - Easy Start dial (démarrage facile cadran,
arranque fácil selector)
E - Auto idle switch (mode de marche au ralenti
automatique, ralentí automático)
F - Overload reset button (bouton de réarmement
manuel, botón de reajuste manual)
G - 20 amp AC circuit breaker (20 A disjoncteur
de c.a. alternatif; 20 A disyuntor de circuito de
c.a.)
H - Ground terminal (borne de terre, terminal de
conexión a tierra)
I - Parallel kit terminal (ensemble pour borne
negative en parallèle, terminal negativo de
juego paralelor)
J - 120 volt AC 20 Amp receptacles (prises 120 V
c.a. 20 A, 120 V de ca 20 A receptáculos)
K - Retractable handle (poignée rétractable,
mango retráctil)
L - Wheel (roue, rueda)
M- Engine cover (couverture de moteur,
cobertura de motor)
N - Oil drain cover (couvercle de vidange d’huile,
cubierta de drenaje de aceite)
O - Overload indicator (indicateur de surcharge,
indicador de sobrecarga)
A
C
D
B
G
E
F
I
J
H
B
A
N
A - Auto idle switch (mode de marche au
ralenti automatique, interruptor de ralentí
automático)
B - On (marche, encendido)
C - Off (arrêt, apagado)
A
O
B
C
