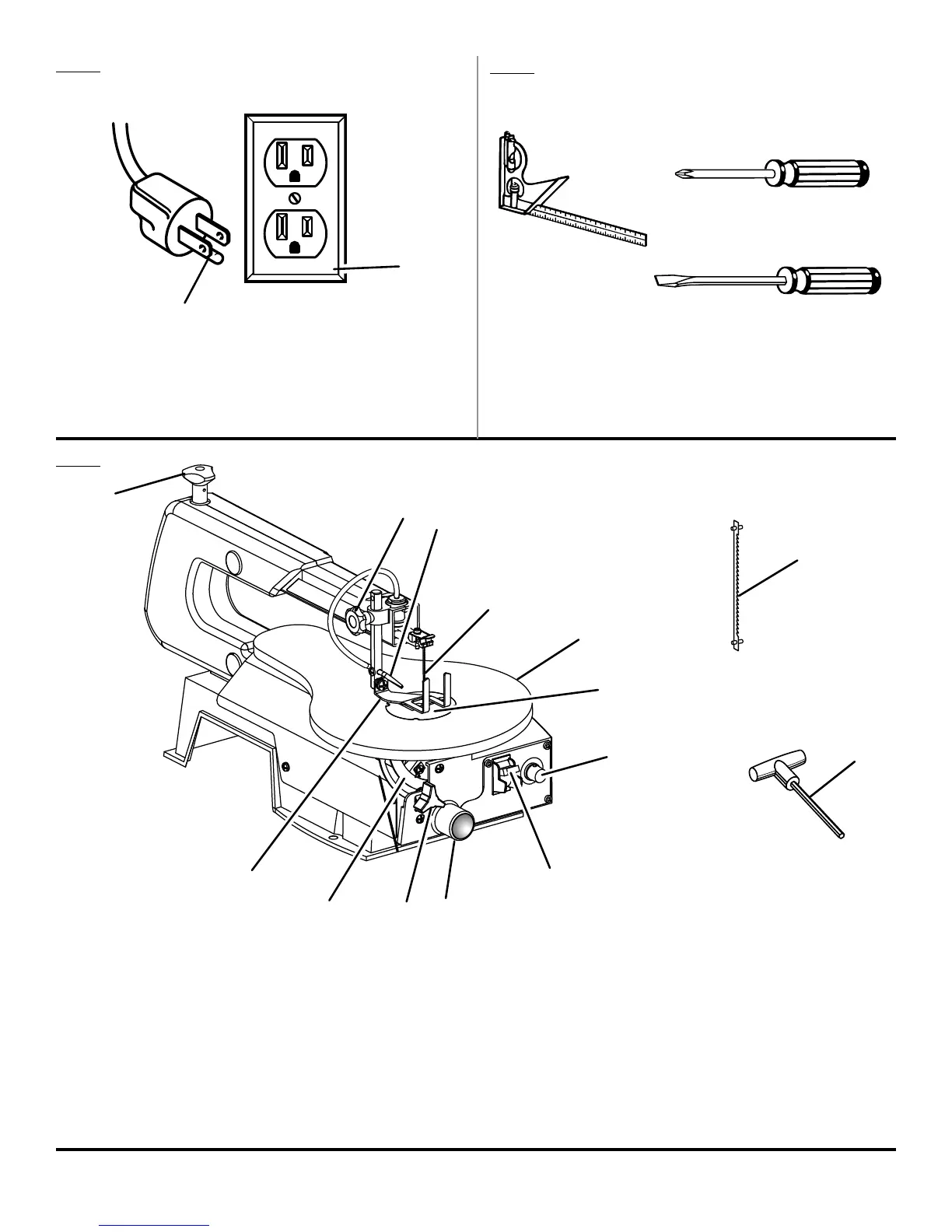

Ryobi SC165VS - Illustrations and Diagrams; Figure 1: Electrical Connections; Figure 2: Tools for Assembly; Figure 3: Scroll Saw Components

15
A
B
Fig. 1
A - Grounding pin (mise à la terrebroche, patilla de conexión a
tierra)
B - Ground fault outlet (prise secteur 120 V mise à la terre, toma de
corriente con tierra, de 120 V)
Fig. 3
J
B
N
C
A
Fig. 2
A - Phillips screwdriver (tournevis à pointe cruciforme, patilla de
conexión a tierra)
B - Flathead screwdriver (tournevis à lame plate, destornillador de
punta plana)
C - Combination square (prise de fuite à la terre, escuadra
combinada)
TOOLS (NOT INCLUDED) ARE NEEDED FOR ASSEMBLY AND
ALIGNMENT:
H
G
F
E
I
D
K
L
A - Blade tension knob (bouton de tension de la lame, perilla tension
de la hoja)
B - Drop foot lock knob (bouton de verrouillage du pied de retenue,
perilla de bloqueo del pie de retencion)
C - Saw dust blower (chasse-sciure, soplador del aserrin)
D - Saw blade (lame de scie, hoja de la sierra)
E - Saw table (table de la scie, mesa de la sierra)
F - Throat plate (passe-lame, placa de garganta)
G - Variable speed knob (bouton de vitesse variable, perilla de
velocidad variable)
H - Switch and switch key (interrupteur et clé d’interrupteur,
interruptor y llave del interruptor)
I - Sawdust exhaust (orifice d’évacuation de la sciure, orificio de
escape del aserrin)
J - Bevel lock knob (levier de verrouillage de biseau, perilla
de bloqueo de la mesa)
K - Bevel scale (échelle en biseau, escala de bisel)
L - Drop foot (pied de retenue, pie de retencion)
M- Blade(s) [lame(s), hoja(s)]
N- T-handle hex key (clé hex. avec poignée en t, llave hex. con
manija en t)
M
A
B
C
